Visualizações: 0 Autor: Editor do site Horário de publicação: 22/06/2026 Origem: Site
A compra de uma máquina para usinagem de metais representa um investimento de capital crítico para suas instalações. Esta decisão específica determina tempos de ciclo de longo prazo e despesas gerais de manutenção de rotina. Ele determina fundamentalmente a escalabilidade geral do chão de fábrica. Os gerentes muitas vezes subestimam o impacto do projeto estrutural no rendimento diário.
Vários centros de torneamento realizam as mesmas operações fundamentais. No entanto, a sua geometria base altera radicalmente o desempenho diário no chão. O subjacente A estrutura do torno CNC determina fortemente a dinâmica térmica. Ele também rege o gerenciamento de cavacos e a rigidez geral do corte. Você não pode ignorar essas diferenças de engenharia ao planejar execuções automatizadas.
A seleção do equipamento certo requer uma avaliação cuidadosa do seu volume de produção específico. Você deve avaliar ativamente o tamanho médio da peça e os rigorosos requisitos de tolerância. A escolha entre uma configuração horizontal tradicional e uma configuração angular impacta profundamente as operações. Exploraremos como a geometria da base altera diretamente a capacidade da máquina. Você aprenderá os critérios técnicos exatos necessários para adequar o equipamento ao seu fluxo de trabalho de fabricação.
Gerenciamento de cavacos: Os leitos inclinados usam a gravidade para um escoamento superior dos cavacos, o que os torna essenciais para a produção automatizada de alto volume.
Estabilidade térmica: As peças fundidas com leito verdadeiramente inclinado distribuem o calor de maneira mais uniforme, reduzindo a distorção térmica durante o torneamento de precisão prolongado.
Dimensionamento de peças: Tornos CNC de base plana continuam sendo a escolha superior para peças de trabalho pesadas e de grande diâmetro devido à sua estrutura aberta e alta capacidade de peso.
TCO (Custo Total de Propriedade): Camas inclinadas acarretam um custo inicial mais alto, mas normalmente geram um custo por peça mais baixo em ambientes de fabricação contínua e de alta velocidade.
A base de qualquer centro de torneamento determina sua capacidade final de usinagem. Os engenheiros projetam essas bases usando enormes blocos de ferro fundido para absorver vibrações pesadas. O layout geométrico dessas peças fundidas define como a máquina lida com o estresse físico.
As guias horizontais tradicionais representam a arquitetura de máquina mais antiga e familiar. A sela e o contraponto ficam perfeitamente nivelados em uma superfície plana. Esta orientação horizontal fornece uma base de suporte excepcionalmente ampla. Os operadores podem montar facilmente peças de trabalho enormes e superdimensionadas sem problemas de folga. A postura ampla lida com peças pesadas e irregulares de maneira brilhante.
As instalações de produção modernas dependem cada vez mais de arquiteturas angulares. Os fabricantes despejam essas bases como peças fundidas de peça única. Eles normalmente inclinam as guias em 30, 45 ou 60 graus do chão. Esta inclinação altera fundamentalmente o centro de gravidade da máquina. O ângulo inclinado aproxima o fuso do operador. Também força as ferramentas de corte a se aproximarem da peça a partir de uma trajetória descendente otimizada.
Os compradores devem ter extremo cuidado ao revisar as especificações da máquina. Algumas máquinas econômicas utilizam um design de “cunha”. Os construtores pegam uma base plana padrão e fixam nela uma cunha angular. Eles comercializam isso como uma cama inclinada. Esta configuração simulada melhora ligeiramente o fluxo de cavacos. No entanto, falta completamente o amortecimento estrutural inerente de uma verdadeira peça fundida de peça única. Uma verdadeira fundição fornece os benefícios reais de rigidez necessários para cortes agressivos.
Erro comum: Nunca presuma que um gabinete em ângulo garanta uma verdadeira inclinação do leito por baixo. Sempre verifique as especificações de fundição de peça única antes de comprar.
|
|
Avaliar uma máquina requer olhar além das velocidades básicas do fuso e das classificações de potência. A geometria base influencia diretamente quatro dimensões operacionais críticas. Essas variáveis determinam a qualidade final da peça e o tempo de atividade diário.
O gerenciamento eficiente de cavacos de metal separa execuções lucrativas de gargalos constantes. Os projetos de leitos inclinados usam a gravidade como um mecanismo livre e confiável. A gravidade naturalmente afasta cavacos e líquido refrigerante pesado da peça de trabalho. Os detritos deslizam diretamente para a bandeja de coleta abaixo. Por outro lado, os designs horizontais forçam os cavacos a se acumularem diretamente na base. Os operadores devem frequentemente pausar a produção para limpeza manual. Os cavacos acumulados correm o risco de marcar as guias ou causar a quebra catastrófica da ferramenta durante o rectificação.
O calor atua como inimigo invisível das tolerâncias rígidas. As peças fundidas da máquina se expandem à medida que os rolamentos do fuso e o atrito de corte geram temperaturas severas. Os designs inclinados apresentam uma área de seção transversal alongada. O fluido flui rapidamente pela inclinação, resfriando o metal dinamicamente. Este design minimiza perfeitamente a deriva térmica. É absolutamente crítico ao executar precisão no giro em uma cansativa operação de três turnos. Projetos horizontais planos sofrem com o acúmulo de calor desigual. Essa expansão desigual geralmente causa desalinhamento problemático do fuso ao cabeçote móvel durante longas execuções contínuas.
A vida útil da ferramenta depende muito da rigidez do corte. Em uma máquina angular, a ferramenta de corte fica significativamente mais próxima da guia principal. A física determina que as forças de corte empurrem diretamente para a cama. Isso cria uma compactação massiva, que neutraliza a vibração. Essa compressão melhora o acabamento superficial e prolonga a cara vida útil da ferramenta. Em um layout horizontal, as forças de corte geralmente afastam-se da base. Esta ação de elevação cria vibrações microscópicas. Estas microvibrações podem facilmente comprometer requisitos de tolerância extremos.
Os imóveis de chão de fábrica sempre carregam um valor premium. As configurações angulares apresentam inerentemente uma área ocupada pela máquina muito menor. Eles utilizam o espaço vertical com muito mais eficiência. Além disso, a ergonomia melhora dramaticamente. Os operadores desfrutam de acesso mais fácil ao fuso ao carregar peças pesadas ou trocar ferramentas complexas. Eles não precisam se inclinar desajeitadamente sobre uma peça larga e horizontal.
As máquinas horizontais continuam a ser absolutamente vitais em setores industriais específicos. Eles fornecem versatilidade incomparável para determinados perfis de peças. Um padrão O torno CNC de base plana é excelente ao lidar com dimensões enormes e estranhas.
Essas máquinas se adaptam perfeitamente a oficinas de baixo volume. As instalações de reparação e os departamentos de manutenção interna dependem fortemente deles. Esses ambientes priorizam a flexibilidade em vez da velocidade bruta e contínua.
As máquinas horizontais manuseiam eixos estruturais pesados sem esforço. Eles acomodam flanges de grande diâmetro e peças brutas de ferro fundido altamente irregulares. A arquitetura aberta evita colisões de folga com peças volumosas e assimétricas.
Menor investimento de capital inicial em comparação com alternativas fortemente projetadas.
Significativamente mais fácil de configurar para peças personalizadas complexas e únicas.
A capacidade de giro superior permite tornear diâmetros extremamente grandes.
O acesso aberto facilita o carregamento manual de tarugos pesados por guindaste.
Maior intervenção do operador necessária para gerenciamento constante de chips.
A indexação mais lenta da ferramenta reduz o rendimento em receitas de peças com múltiplas ferramentas.
Layouts horizontais são notoriamente menos adequados para automação de alimentadores de barras.
O acúmulo de refrigerante pode degradar prematuramente fluidos de corte caros.
Melhores Práticas: Equipe suas máquinas horizontais com caixas de serviço pesado se você planeja cortar exclusivamente ligas endurecidas ou realizar cortes profundos interrompidos.

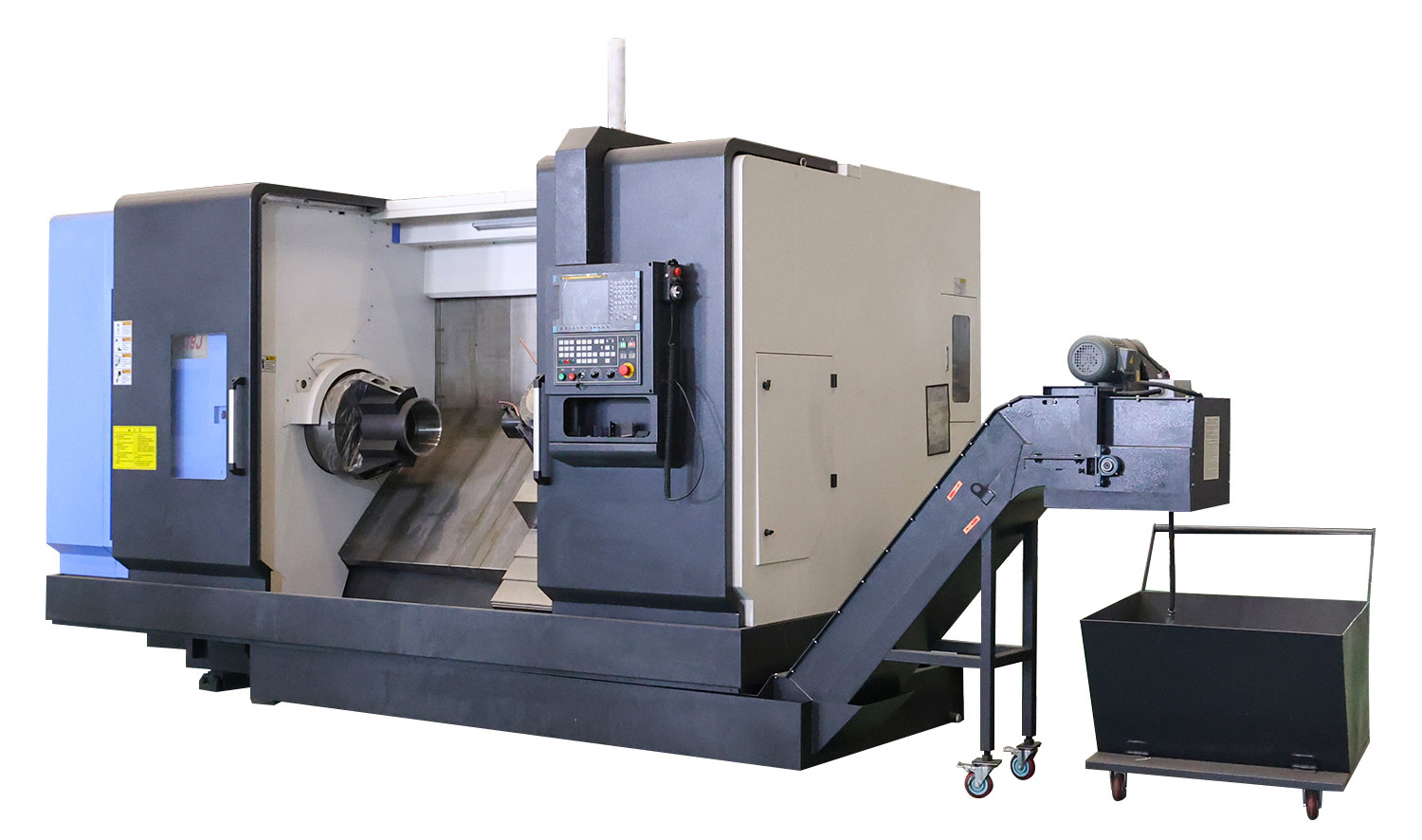

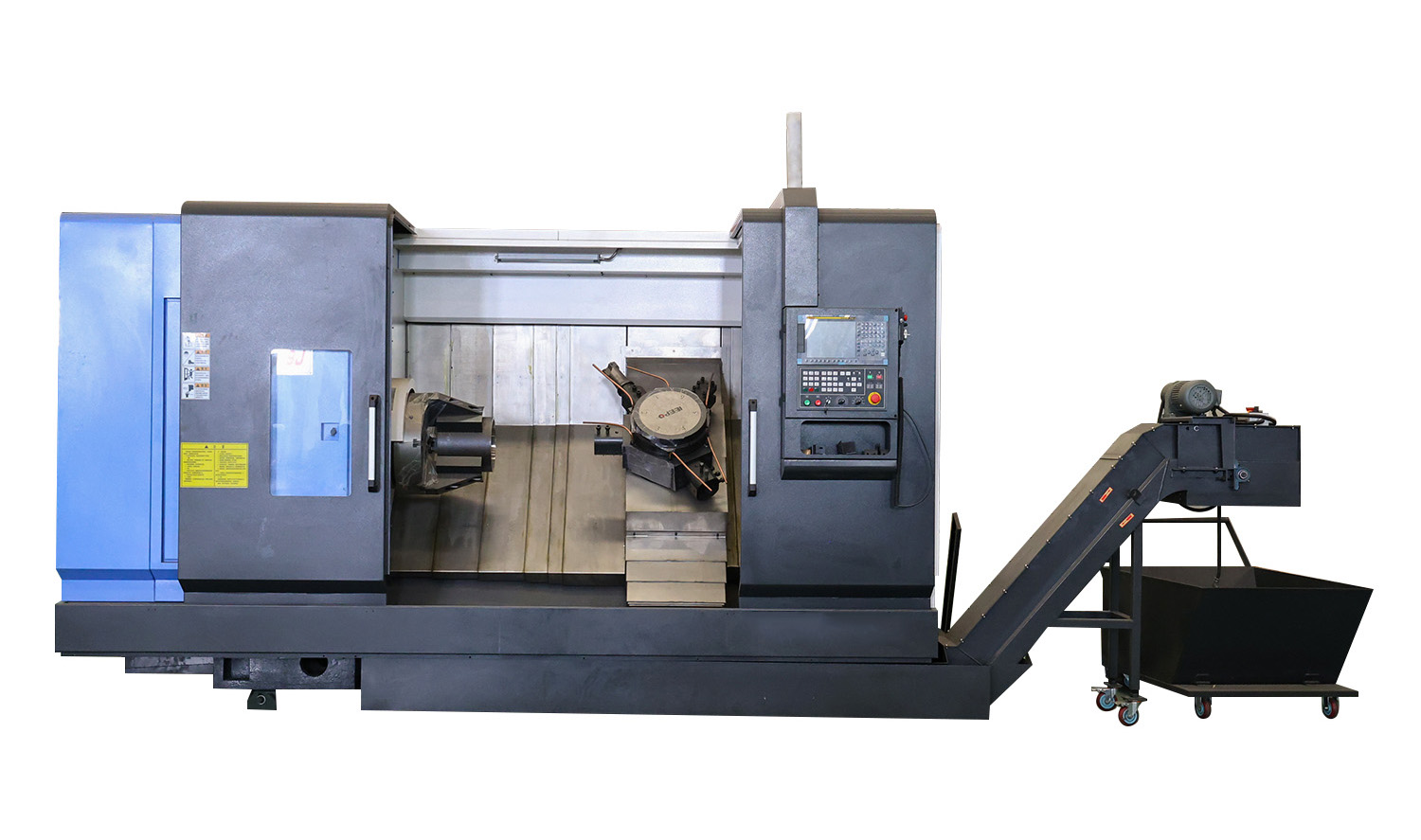

Quando a velocidade e a repetibilidade determinam o sucesso, as arquiteturas angulares dominam a conversa. O moderno o torno de leito inclinado representa a espinha dorsal das células de fabricação avançadas.
As casas de produção de alto volume dependem exclusivamente dessas plataformas rígidas. Empreiteiros aeroespaciais, fabricantes de dispositivos médicos e fornecedores automotivos de nível 1 os implantam de forma agressiva. Esses setores exigem variação zero em milhares de peças.
Essas estruturas são excelentes no corte de peças de precisão complexas e de alto volume. Eles lidam perfeitamente com componentes que exigem operações multieixos. Freqüentemente, você os verá equipados com ferramentas motorizadas ou recursos avançados de eixo Y para fresamento descentralizado.
Construído especificamente para velocidade bruta e execuções automatizadas contínuas e autônomas.
Oferece precisão suprema em lotes grandes devido à estabilidade térmica.
Proporciona vida útil da ferramenta significativamente mais longa devido à alta rigidez estrutural.
Os projetos fechados contêm refrigerante de alta pressão perfeitamente sem vazamentos.
Requer um gasto de capital inicial muito maior para adquirir.
Restringe o diâmetro máximo de torneamento em comparação com uma máquina horizontal de tamanho semelhante.
Reparos complexos em guias internas geralmente exigem técnicos de fábrica especializados.
O nivelamento inadequado durante a instalação anula os benefícios de precisão inerentes.
As oficinas mecânicas modernas sobrevivem maximizando o tempo de atividade do fuso. Você deve avaliar o equipamento com base em sua capacidade de funcionar sem supervisão com segurança. Um ângulo O torno CNC de base inclinada muda fundamentalmente a forma como você programa os turnos de produção.
As máquinas angulares utilizam servomotores excepcionalmente rápidos e rápida indexação da torre. Essas atualizações reduzem segundos em cada ciclo. Durante uma semana de produção cansativa, esses segundos economizados se traduzem em enormes aumentos de volume. Além disso, a rigidez aprimorada reduz drasticamente as taxas diárias de refugo. As ferramentas não desviam sob pressão, garantindo que cada peça passe por rigorosas inspeções de controle de qualidade.
Você deve contrastar cuidadosamente os perfis de desgaste de ambos os designs. As caixas horizontais suportam atrito constante dos cavacos. Pequenos fragmentos de metal geralmente ficam presos sob os limpadores, marcando as superfícies deslizantes com o tempo. Por outro lado, as máquinas angulares normalmente utilizam guias lineares fortemente protegidas ou caixas blindadas. A gravidade mantém os cavacos abrasivos longe de componentes mecânicos sensíveis. Esta separação inteligente prolonga significativamente os intervalos de manutenção de rotina.
Expandir um negócio requer a remoção de gargalos de trabalho manual. Avalie a facilidade com que cada máquina se integra a equipamentos periféricos. Configurações angulares acomodam alimentadores de barras hidráulicos sem esforço. Aceitam carregadores robóticos de pórtico e coletores pneumáticos de peças sem grandes modificações físicas. As máquinas horizontais enfrentam dificuldades com essas integrações. Sua ampla área de cobertura e requisitos de limpeza manual de cavacos lutam ativamente contra a verdadeira fabricação 'sem luz'.
A escolha do seu próximo centro de torneamento requer uma abordagem estruturada e lógica. Você deve alinhar a realidade diária de suas instalações com as forças geométricas da máquina. Padronizado os fluxos de trabalho de usinagem de metal exigem recursos arquitetônicos específicos.
A proporção entre a variedade de peças e o volume total determina o seu caminho. Alto volume aliado a baixa mistura de peças exige fortemente uma configuração angular. Você configura o trabalho uma vez e o deixa funcionar por semanas. Por outro lado, um baixo volume combinado com uma alta mistura de peças massivas requer uma configuração horizontal. Você precisa de flexibilidade para alterar configurações massivas diariamente.
Considere cuidadosamente as especificações de seu projeto mais exigentes. Se as operações exigirem a manutenção de tolerâncias submicrométricas durante execuções contínuas de 12 horas, descarte imediatamente as configurações horizontais padrão. A deriva térmica irá combater seus operadores constantemente. Você precisa da estabilidade térmica de uma fundição angular de peça única para manter a qualidade durante longos turnos.
Métrica de avaliação |
Arquitetura de cama inclinada |
Arquitetura de cama plana |
|---|---|---|
Volume da peça |
Excelente para corridas de alto volume |
Ideal para oficinas de baixo volume |
Diâmetro máximo de giro |
Restrito por gabinete angular |
Grande capacidade de giro aberto |
Evacuação de chips |
Assistido por gravidade, altamente eficiente |
Propenso a pooling, requer limpeza manual |
Integração de automação |
Sem costura (alimentadores de barras, robótica) |
Desafiador devido à pegada física |
Antes de emitir um pedido de compra, execute sistematicamente estas etapas finais de verificação:
Calcule o espaço exato da sua loja. Inclua a área necessária para transportadores de cavacos e tanques externos de refrigeração.
Analise sua família principal de peças. Documente seu tamanho máximo, peso médio e dureza específica do material.
Solicite cortes de testes físicos aos fabricantes. Exija estudos de tempo documentados que verifiquem os tempos de ciclo em seu material exato.
Nenhuma das geometrias da máquina é universalmente superior em todos os cenários de fabricação. Suas demandas específicas de produção determinam inteiramente a escolha estrutural correta. Um layout horizontal tradicional oferece enorme capacidade de giro e fácil configuração para peças volumosas e irregulares. Você pode contar com eles fortemente para trabalhos de reparo e operações especializadas de oficina.
Por outro lado, uma arquitetura angular fornece a base rígida necessária para uma velocidade implacável. A fundição de peça única absorve vibrações, mantém a neutralidade térmica e gerencia os cavacos de maneira brilhante. Se você planeja dimensionar operações usando alimentadores de barras e robótica, esta geometria não é negociável. Os tornos CNC de mesa plana continuam sendo os cavalos de batalha confiáveis para corte de metal pesado e em grande escala. Tornos de base inclinada são o investimento obrigatório para dimensionar com segurança o torneamento automatizado e de precisão de alta velocidade.
R: Sim, para peças individuais ou tiragens curtas. No entanto, o desvio térmico e o acúmulo de cavacos tornam significativamente mais difícil manter essa precisão em grandes lotes de produção. Os operadores devem compensar constantemente a expansão estrutural à medida que a peça fundida horizontal aquece de forma desigual durante o turno.
R: A peça fundida em ângulo de peça única é fundamentalmente mais complexa de vazar e usinar durante a fabricação. Eles também normalmente apresentam guias lineares de última geração, servomotores mais rápidos e designs de chapa metálica totalmente fechados, construídos especificamente para lidar com refrigeração de alta pressão em ambientes automatizados.
R: Um design de cunha apenas aparafusa uma estrutura angular em uma base horizontal tradicional. Ele melhora ligeiramente o fluxo de cavacos, mas carece completamente da rigidez estrutural inerente e do amortecimento de vibração superior de uma peça fundida verdadeira que é vazada como uma unidade inclinada única e fortemente nervurada.
