Токарный станок с ЧПУ с наклонной станиной и токарный станок с ЧПУ с плоской станиной для точного поворота

Покупка металлообрабатывающего станка представляет собой важнейшее капиталовложение для вашего предприятия. Это конкретное решение диктует долгосрочные циклы и накладные расходы на текущее обслуживание. Это фундаментально определяет общую масштабируемость вашего цеха. Менеджеры часто недооценивают, как структурный дизайн влияет на ежедневную производительность.

Различные токарные центры выполняют одни и те же основные операции. Однако их базовая геометрия радикально меняет ежедневную производительность на полу. Основополагающий Конструкция токарного станка с ЧПУ в значительной степени определяет тепловую динамику. Он также регулирует удаление стружки и общую жесткость резания. Вы не можете позволить себе игнорировать эти технические различия при планировании автоматических запусков.

Выбор подходящего оборудования требует тщательной оценки конкретного объема производства. Вы должны активно оценивать средний размер детали и строгие требования к допускам. Выбор между традиционной горизонтальной установкой и угловой конфигурацией глубоко влияет на операции. Мы исследуем, как геометрия станины напрямую влияет на возможности машины. Вы узнаете точные технические критерии, необходимые для подбора оборудования для вашего производственного процесса.

Ключевые выводы

• Управление стружкой: Наклонные станины используют силу тяжести для превосходной эвакуации стружки, что делает их незаменимыми для крупносерийного автоматизированного производства.

• Термическая стабильность: отливки с наклонной станиной распределяют тепло более равномерно, уменьшая тепловые деформации во время длительного точного точения.

• Определение размеров детали: токарные станки с ЧПУ с плоской станиной остаются лучшим выбором для тяжелых заготовок большого диаметра благодаря их открытой конструкции и большой грузоподъемности.

• TCO (общая стоимость владения). Наклонные станины требуют более высоких первоначальных затрат, но обычно обеспечивают более низкую стоимость детали в высокоскоростных непрерывных производственных средах.

1. Конструкция токарного станка с ЧПУ: как геометрия станины определяет возможности

Фундамент любого токарного центра определяет его максимальную производительность обработки. Инженеры проектируют эти основания с использованием массивных чугунных блоков, поглощающих сильные вибрации. Геометрическая компоновка этих отливок определяет, как машина справляется с физическими нагрузками.

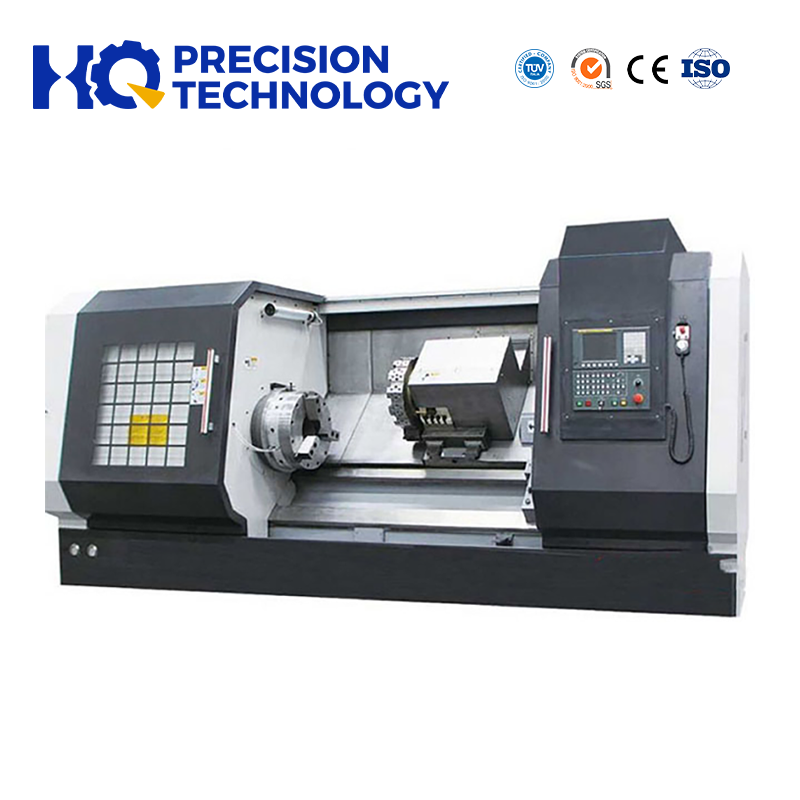

Дизайн плоской кровати

Традиционные горизонтальные направляющие представляют собой старейшую и наиболее знакомую машинную архитектуру. Седло и задняя бабка лежат идеально ровно на ровной плоскости. Эта горизонтальная ориентация обеспечивает исключительно широкую базу поддержки. Операторы могут легко монтировать массивные, негабаритные заготовки без проблем с зазором. Широкая стойка блестяще справляется с тяжелыми, неровными деталями.

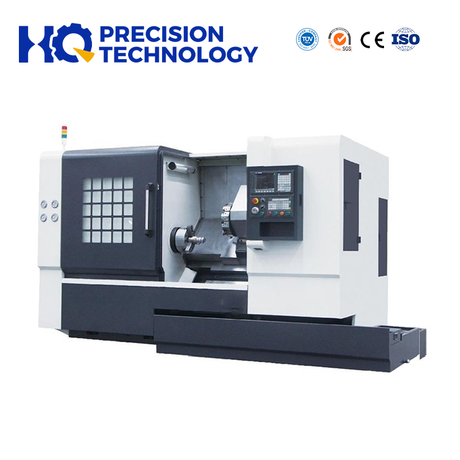

Дизайн наклонной кровати

Современные производственные мощности все чаще полагаются на угловую архитектуру. Производители отливают эти основы как цельные отливки. Обычно они наклоняют направляющие под углом 30, 45 или 60 градусов от пола. Этот наклон существенно меняет центр тяжести машины. Наклонный угол приближает шпиндель к оператору. Это также заставляет режущие инструменты приближаться к заготовке по оптимизированной нисходящей траектории.

Предостережение отрасли («ложный» уклон)

Покупатели должны проявлять особую осторожность при изучении технических характеристик машины. Некоторые недорогие машины имеют клиновидную конструкцию. Строители берут стандартную плоскую кровать и прикручивают к ней угловой клин. Они продают это как наклонную кровать. Эта макетная установка немного улучшает поток стружки. Однако в нем полностью отсутствует структурное демпфирование, присущее настоящей цельной отливке. Настоящая отливка обеспечивает реальные преимущества жесткости, необходимые для агрессивной резки.

Распространенная ошибка: никогда не предполагайте, что угловой корпус гарантирует истинно наклонную отливку под ним. Перед покупкой всегда проверяйте спецификацию цельной отливки.

2. Основные оценочные размеры для прецизионного точения

Для оценки машины необходимо учитывать базовые скорости шпинделя и номинальную мощность. Базовая геометрия напрямую влияет на четыре критически важных рабочих параметра. Эти переменные определяют максимальное качество деталей и ежедневное время безотказной работы.

Удаление стружки и поток охлаждающей жидкости

Эффективное управление металлической стружкой позволяет отделить прибыльные операции от постоянных узких мест. В конструкциях с наклонной кроватью сила тяжести используется как свободный и надежный механизм. Гравитация естественным образом оттягивает стружку и тяжелую охлаждающую жидкость от заготовки. Мусор скатывается прямо в поддон для сбора внизу. И наоборот, горизонтальные конструкции заставляют стружку скапливаться прямо на станине. Операторам приходится часто приостанавливать производство для очистки вручную. Скопление стружки может привести к повреждению направляющих или вызвать катастрофическую поломку инструмента во время повторной обработки.

Тепловое отклонение и точность

Тепло действует как невидимый враг жестких допусков. Машинные отливки расширяются, поскольку подшипники шпинделя и трение при резании создают высокие температуры. Наклонные конструкции отличаются удлиненной площадью поперечного сечения. Жидкость быстро течет вниз по склону, динамично охлаждая металл. Такая конструкция прекрасно минимизирует тепловой дрейф. Это оказывается абсолютно важным при выполнении точность выполнения изнурительной работы в три смены. Плоские горизонтальные конструкции страдают от неравномерного нагрева. Это неравномерное расширение часто вызывает проблематическую несоосность шпинделя и задней бабки во время длительных непрерывных пробегов.

Жесткость и распределение силы резания

Срок службы инструмента во многом зависит от жесткости резания. На наклонном станке режущий инструмент располагается значительно ближе к основной направляющей. Физика подсказывает, что режущие силы действуют прямо на кровать. Это создает массивное сжатие, которое нейтрализует вибрацию. Такое сжатие улучшает качество поверхности и продлевает срок службы дорогостоящего инструмента. При горизонтальном расположении силы резания часто отталкиваются от станины. Это подъемное действие создает микроскопические вибрации. Эти микровибрации могут легко нарушить строгие требования к допускам.

Площадь помещения и эргономика

Недвижимость в цехах всегда имеет премиальную стоимость. Угловые конфигурации по своей сути занимают гораздо меньшую площадь, занимаемую машиной. Они используют вертикальное пространство гораздо эффективнее. Кроме того, значительно улучшается эргономика. Операторы получают более легкий доступ к шпинделю при загрузке тяжелых деталей или замене сложной оснастки. Им не придется неловко наклоняться над широким горизонтальным забросом.

3. Токарный станок с ЧПУ с плоской станиной: лучшие варианты использования и ограничения

Горизонтальные машины по-прежнему необходимы в определенных отраслях промышленности. Они обеспечивают непревзойденную универсальность для определенных профилей деталей. Стандарт Токарный станок с ЧПУ с плоской станиной превосходно справляется с работой с массивными и неуклюжими размерами.

Деловая посадка

Эти машины идеально подходят для небольших мастерских. На них в значительной степени полагаются ремонтные предприятия и отделы внутреннего технического обслуживания. В этих средах гибкость отдается приоритету, а не постоянной, постоянной скорости.

Идеальные заготовки

Горизонтальные машины легко справляются с тяжелыми конструкционными валами. Они подходят для фланцев большого диаметра и чугунных заготовок очень неправильной формы. Открытая архитектура предотвращает столкновение зазоров с громоздкими асимметричными деталями.

Плюсы и преимущества

• Меньшие первоначальные капиталовложения по сравнению с тщательно спроектированными альтернативами.

• Значительно проще настроить сложные, уникальные детали.

• Превосходная поворотная способность позволяет обрабатывать детали значительно большего диаметра.

• Открытый доступ упрощает погрузку тяжелых заготовок вручную краном.

Риски реализации

• Для постоянного управления стружкой требуется более активное вмешательство оператора.

• Более медленная индексация инструмента снижает производительность при обработке рецептов деталей, состоящих из нескольких инструментов.

• Горизонтальная компоновка, как известно, менее подходит для автоматизации устройства подачи прутка.

• Скопление охлаждающей жидкости может привести к преждевременному ухудшению качества дорогостоящих смазочно-охлаждающих жидкостей.

Передовой опыт: оборудуйте свои горизонтальные станки коробчатыми направляющими для тяжелых условий эксплуатации, если вы планируете резать исключительно закаленные сплавы или выполнять глубокие прерывистые резы.

4. Токарный станок с наклонной станиной: лучшие варианты использования и ограничения

Когда скорость и повторяемость определяют успех, в разговоре доминируют угловые архитектуры. Современный Токарный станок с наклонной станиной представляет собой основу передовых производственных линий.

Деловая посадка

Крупносерийные производственные предприятия зависят исключительно от этих жестких платформ. Подрядчики аэрокосмической отрасли, производители медицинского оборудования и поставщики автомобилей первого уровня активно используют их. Эти отрасли требуют нулевой разницы между тысячами деталей.

Идеальные заготовки

Эти станки превосходно справляются с резкой больших объемов сложных точных деталей. Они легко обрабатывают компоненты, требующие многоосных операций. Вы часто увидите их оснащенными приводным инструментом или расширенными возможностями оси Y для фрезерования со смещением от центра.

Плюсы и преимущества

• Создан специально для максимальной скорости и непрерывной автоматической работы без присмотра.

• Обеспечивает высочайшую точность при обработке больших партий благодаря термической стабильности.

• Обеспечивает значительно более длительный срок службы инструмента благодаря высокой структурной жесткости.

• Закрытые конструкции прекрасно удерживают теплоноситель под высоким давлением, не допуская его утечек.

Риски реализации

• Для приобретения требуются гораздо более высокие первоначальные капитальные затраты.

• Ограничивает максимальный диаметр поворота по сравнению с горизонтальным станком аналогичного размера.

• Сложный ремонт внутренних направляющих часто требует привлечения специализированных заводских специалистов.

• Неправильное выравнивание во время установки сводит на нет преимущества точности.

5. Операционная эффективность и готовность к автоматизации

Современные механические цеха выживают за счет максимального увеличения времени безотказной работы шпинделя. Вы должны оценивать оборудование на основе его способности безопасно работать без присмотра. Угловой Токарный станок с ЧПУ с наклонной станиной фундаментально меняет планирование производственных смен.

Продолжительность цикла и сокращение отходов

В угловых машинах используются исключительно быстрые серводвигатели и быстрая индексация револьверной головки. Эти обновления сокращают количество секунд в каждом цикле. В течение изнурительной производственной недели эти сэкономленные секунды приводят к значительному увеличению объемов. Кроме того, повышенная жесткость значительно снижает ежедневный процент брака. Инструменты не прогибаются под давлением, что гарантирует, что каждая деталь проходит строгий контроль качества.

Реалии технического обслуживания

Вы должны тщательно сопоставить профили износа обеих конструкций. Горизонтальные коробчатые направляющие выдерживают постоянное трение стружки. Крошечные металлические осколки часто застревают под дворниками, со временем оставляя царапины на скользящих поверхностях. И наоборот, в угловых станках обычно используются хорошо защищенные линейные направляющие или экранированные коробчатые направляющие. Гравитация удерживает абразивную стружку вдали от чувствительных механических компонентов. Такое интеллектуальное разделение значительно увеличивает интервалы планового технического обслуживания.

Масштабирование автоматизации

Масштабирование бизнеса требует устранения узких мест, связанных с ручным трудом. Оцените, насколько легко каждая машина интегрируется с периферийным оборудованием. Угловые установки позволяют легко установить гидравлические устройства подачи прутка. Они принимают роботизированные портальные погрузчики и пневматические уловители деталей без серьезных физических модификаций. Горизонтальные машины с трудом справляются с этой интеграцией. Их обширная площадь и требования к ручной очистке стружки активно противодействуют истинному «автоматическому» производству.

6. Схема принятия решений: выбор подходящей машины для вашего магазина

Выбор следующего токарного центра требует структурированного и логического подхода. Вы должны согласовать повседневную реальность вашего предприятия с геометрическими преимуществами машины. Стандартизированный Рабочие процессы обработки металлов требуют особых архитектурных особенностей.

Анализ объема и смеси

Ваше соотношение разнообразия деталей к общему объему определяет ваш путь. Большой объем в сочетании с низким содержанием компонентов настоятельно требует угловой конфигурации. Вы устанавливаете задание один раз и оставляете его работать на несколько недель. И наоборот, небольшой объем в сочетании с большим количеством массивных деталей требует горизонтальной конфигурации. Вам нужна гибкость, чтобы ежедневно менять масштабные настройки.

Требования к допускам

Тщательно рассмотрите наиболее требовательные спецификации чертежа. Если операции требуют соблюдения субмикронных допусков в течение непрерывных 12-часовых циклов, немедленно исключите стандартные горизонтальные установки. Тепловой дрейф будет постоянно бороться с вашими операторами. Вам необходима термическая стабильность угловой цельной отливки, чтобы сохранить качество в течение длительных смен.

Сравнительная таблица возможностей машин

Следующие шаги для покупателей

Прежде чем оформить заказ на поставку, систематически выполняйте следующие заключительные этапы проверки:

1. Рассчитайте точную площадь вашего магазина. Укажите площадь, необходимую для конвейеров стружки и внешних резервуаров СОЖ.

2. Проанализируйте основное семейство деталей. Задокументируйте их максимальный размер, средний вес и конкретную твердость материала.

3. Запросите у производителей разрезы для физических испытаний. Требуйте документированных исследований времени, подтверждающих время цикла именно для вашего материала.

Заключение

Ни одна из геометрий станка не является универсально превосходящей во всех сценариях производства. Ваши конкретные производственные требования полностью диктуют правильный выбор конструкции. Традиционная горизонтальная компоновка обеспечивает большую возможность поворота и легкую настройку для громоздких деталей неправильной формы. Вы можете положиться на них в ремонтных работах и ​​специализированных мастерских.

И наоборот, угловая архитектура обеспечивает жесткую основу, необходимую для неустанной скорости. Цельная отливка поглощает вибрации, сохраняет термическую нейтральность и превосходно удаляет стружку. Если вы планируете масштабировать операции с использованием устройств подачи прутка и робототехники, эта геометрия не подлежит обсуждению. Токарные станки с ЧПУ с плоской станиной остаются надежными рабочими лошадками для тяжелой и крупномасштабной резки металла. Токарные станки с наклонной станиной являются обязательным вложением средств для безопасной автоматизированной высокоскоростной токарной обработки.

Часто задаваемые вопросы

Вопрос: Может ли токарный станок с ЧПУ с плоской станиной достичь той же точности, что и наклонный станок?

О: Да, для отдельных деталей или небольших тиражей. Однако температурный дрейф и нарастание стружки существенно затрудняют поддержание такой точности при производстве больших партий. Операторам приходится постоянно компенсировать структурное расширение, поскольку горизонтальная отливка нагревается неравномерно в течение смены.

Вопрос: Почему токарный станок с ЧПУ с наклонной станиной стоит дороже?

Ответ: Цельную угловую отливку принципиально сложнее отливать и обрабатывать во время производства. Они также обычно оснащены линейными направляющими более высокого класса, более быстрыми серводвигателями и полностью закрытыми конструкциями из листового металла, специально созданными для работы с охлаждающей жидкостью под высоким давлением в автоматизированных средах.

Вопрос: В чем разница между настоящей наклонной станиной и плоской станиной с наклонным клином?

Ответ: Клиновидная конструкция просто прикрепляет угловую конструкцию к традиционному горизонтальному основанию. Он немного улучшает отвод стружки, но полностью лишен свойственной структурной жесткости и превосходного гашения вибраций, характерных для настоящей отливки, отлитой как единое наклонное изделие с сильными ребрами.
