Visualizações: 0 Autor: Editor do site Horário de publicação: 20/07/2026 Origem: Site
Peças rotacionais complexas apresentam um gargalo constante de fabricação em pisos de engenharia de precisão. Você transforma os recursos principais da peça em um torno padrão. Então você o move fisicamente para uma fresadora vertical ou horizontal. Cada transferência introduz graves erros de alinhamento. Você perde seus pontos de referência. Esse fluxo de trabalho fragmentado gera trabalho em andamento (WIP) excessivo e estende significativamente os tempos de ciclo gerais. O espaço fica cheio de caixas de componentes parcialmente acabados. Como você resolve essa ineficiência fundamental?
Você consolida as operações em um único envelope. UM O centro de torneamento-fresamento oferece uma solução robusta e de configuração única. Você pode fazer acabamento eficaz em eixos de alta tolerância, discos geometricamente complexos e rasgos de chaveta internos ou externos precisos em uma única máquina. Isso elimina múltiplas configurações de acessórios e reduz drasticamente os erros de manuseio humano.
Este artigo fornece uma estrutura técnica e comercial abrangente. Exploramos restrições críticas de engenharia e realidades diárias de configuração. Você aprenderá exatamente como especificar os recursos corretos da máquina sem cair nas afirmações exageradas do fornecedor. Continue lendo para dominar a transição para a usinagem integrada e aumentar significativamente o rendimento do chão de fábrica.
A consolidação de operações em um centro de torneamento-fresamento elimina o empilhamento de tolerâncias inerente às configurações de múltiplas máquinas.
A usinagem eficaz de eixos e o fresamento de chavetas exigem configurações específicas da máquina, como eixos Y de alta rigidez, cabeçotes móveis programáveis e apoios estáveis.
A transição para uma máquina CNC multitarefa requer a avaliação da compatibilidade do software CAM, das lacunas de habilidade do operador e das limitações de torque das ferramentas motorizadas.
O ROI é impulsionado pela redução do tempo de ciclo e pela eficiência da mão de obra, mas as despesas iniciais de capital e os custos de ferramentas exigem limites de utilização rigorosos para serem justificados.
Cada vez que você solta uma peça, você perde sua referência estrutural. Mover peças de um torno independente para uma fresadora separada cria um empilhamento de tolerâncias inevitável. Você perde a concentricidade crítica entre diâmetros torneados e recursos fresados. Você também compromete a posição real dos padrões de furos perfurados. UM A máquina CNC multitarefa resolve esse problema diretamente, mantendo a peça travada em seu sistema de coordenadas original.
O roteamento tradicional exige um processo tedioso e de várias etapas. Você deve virar a peça, colocá-la na fila por dias, movê-la para a fresadora e, eventualmente, rebarbá-la manualmente. Isso cria um enorme backlog de produção. Em contraste, a abordagem “Feito em Um” elimina totalmente essa fila. Você carrega barra bruta ou forjamento em bruto. Você descarrega um componente completamente acabado e rebarbado, pronto para inspeção de qualidade imediata.
Vejamos a verificação da realidade entre custo e rendimento. Você deve reconhecer a taxa de carga horária significativamente mais alta dessas máquinas avançadas. Uma plataforma de torneamento-fresamento altamente capaz custa mais em energia, manutenção e ferramentas. No entanto, o custo total de produção por peça cai rapidamente. Isso só acontece se você gerenciar seus tempos de configuração com eficiência. Você também deve eliminar longos tempos de fila entre as operações. O gerenciamento ativo do chão de fábrica garante que seus ganhos de rendimento compensem facilmente as maiores despesas de capital. Você gera receita mais rapidamente porque as peças são enviadas mais cedo.
Girar eixos longos e delgados introduz problemas físicos complexos. A deflexão e a vibração destroem rotineiramente o acabamento superficial e a precisão dimensional. Você empurra a ferramenta contra o material e o material simplesmente se curva. Você precisa de recursos de máquina especializados e altamente rígidos para obter usinagem de eixo . A produção de alta qualidade exige descansos estáveis totalmente programáveis. Eles fornecem suporte intermediário ao longo do comprimento do eixo. Você também precisa de cabeçotes móveis para serviço pesado e sincronização perfeita do subfuso. Esses sistemas seguram a peça de trabalho com segurança sob cargas pesadas de corte.
A dinâmica do fresamento de chavetas apresenta outro desafio crítico de engenharia. Muitas oficinas debatem os méritos das capacidades de fresamento do eixo Y versus eixo C. Um eixo Y dedicado é absolutamente obrigatório para cortar rasgos de chaveta com fundo plano. O verdadeiro movimento linear ao longo do eixo Y evita a conicidade da parede. A interpolação do eixo C simplesmente não pode oferecer alta tolerância fresamento de chaveta . Quando o eixo C gira para simular movimento linear, a geometria da fresa deixa uma aresta ligeiramente inclinada. Isso prejudica o ajuste preciso para chaves Woodruff de tolerância restrita ou chaves quadradas paralelas.
Você também deve considerar cuidadosamente a produção de chaveta interna versus externa. As fresas de topo com ferramentas motorizadas padrão lidam lindamente com canais externos. Eles cortam agressivamente e mantêm excelente escoamento de cavacos. No entanto, rasgos de chaveta internos profundos dentro de um furo exigem ciclos de brochamento ou abertura de canais. Você pode executar esses recursos internos cegos dentro do mesmo envelope da máquina. Você só precisa de uma programação macro adequada e porta-ferramentas estáticos altamente rígidos para suportar as fortes forças de pressão.
Falha ao calcular a relação comprimento-diâmetro (L/D) adequada antes de pular a integração de repouso estável.
Uso de fresas de topo cegas durante a abertura de canais no eixo Y, o que empurra a ferramenta para fora do centro.
Ignorar problemas de evacuação de cavacos durante ciclos internos de brochamento, levando à quebra catastrófica da ferramenta.
Agarrar discos de paredes finas ou de grande diâmetro é notoriamente difícil. A alta pressão da mandíbula do mandril induz severa distorção radial. Você usina a peça perfeitamente plana e redonda na máquina. Então ele sai da tolerância no exato momento em que é liberado. Estratégias adequadas de fixação de trabalho são absolutamente vitais aqui. Avançado a usinagem de discos geralmente requer mandíbulas de torta completas ou mandris de diafragma especializados. Esses componentes distribuem a força de fixação uniformemente por toda a circunferência da peça.
As operações de fresamento frontal e furação também definem a complexidade do disco. Você pode utilizar facilmente ferramentas motorizadas para executar círculos de furos de parafusos descentralizados. Características faciais complexas, como ranhuras frontais ou bolsos assimétricos, tornam-se simples de executar. Você gira o eixo C para posicionar o disco e, em seguida, mergulha a ferramenta motorizada nos eixos Z e X.
As transferências de subfusos mudam completamente o jogo da fabricação. A transferência sincronizada de peças permite que você pegue o disco no meio do ciclo enquanto ambos os fusos giram exatamente na mesma RPM. A máquina então separa o material. Você pode então usinar a face posterior do disco automaticamente no subfuso. Esta sequência atinge a conclusão total da peça em um ciclo único e ininterrupto.
Use jato de ar automatizado ou refrigerante de alta pressão para limpar todos os cavacos antes que as mandíbulas do subfuso prendam a peça.
Programe um pequeno tempo de espera durante a fase de sincronização para garantir que as RPMs correspondam perfeitamente antes do contato físico.
Utilize mandíbulas macias perfuradas com precisão no diâmetro torneado para evitar danificar a superfície recém-acabada.

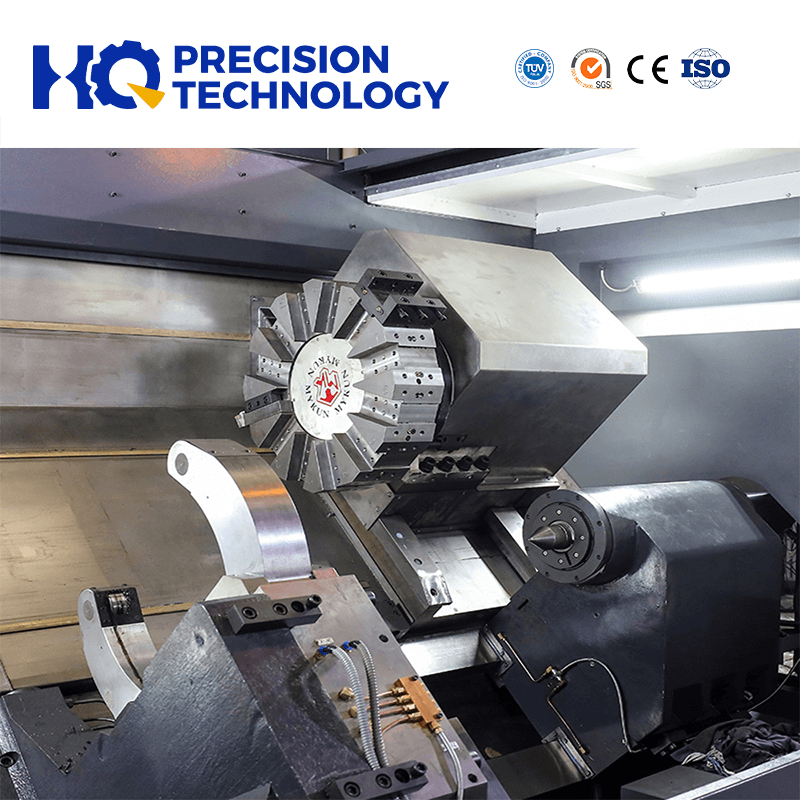

Como você escolhe a plataforma correta? A decisão arquitetônica de maior impacto é escolher entre uma torre padrão e um cabeçote de fresamento de eixo B dedicado.
Uma torre tradicional possui estações individuais de ferramentas acionadas. Ele executa mudanças de ferramentas muito mais rápidas. Ele se destaca em operações de torneamento padrão e pesadas. No entanto, as restrições físicas limitam estritamente o torque da ferramenta motorizada e a folga disponível. Um fuso do eixo B muda tudo. É essencial para um verdadeiro contorno simultâneo de 5 eixos. Ele lida com tarefas pesadas de fresamento sem esforço porque utiliza um motor de fresagem dedicado. Você deve observar que isso requer uma área útil significativamente maior e um orçamento de capital muito maior.
Métrica de capacidade |
Torreta (ferramentas ativas) |
Cabeça de fresagem do eixo B |
|---|---|---|
Velocidade de troca de ferramenta |
Muito rápido (somente índice rápido) |
Mais lento (requer transferência do braço ATC) |
Potência de fresagem pesada |
Limitado pelo trem de engrenagens interno |
Excelente (fuso de acionamento direto) |
Rigidez de Torneamento |
Rigidez estrutural máxima |
Bom, mas depende do bloqueio hidráulico do eixo |
Capacidade da ferramenta |
Limitado (normalmente 12 a 24 estações) |
Alto (revista contém mais de 40-120 ferramentas) |
Em seguida, verifique minuciosamente as métricas de torque e rigidez. O fuso de fresagem realmente possui a curva de torque necessária? O corte de materiais aeroespaciais resistentes, como aço 4140 ou Inconel com alto teor de níquel, exige muita potência em baixas RPMs. Você deve revisar o gráfico detalhado de torque, não apenas os números de pico de potência impressos no folheto.
Finalmente, avalie o sistema de controle e a compatibilidade do software CAM. A disponibilidade do pós-processador determinará o sucesso ou o fracasso de sua configuração bem-sucedida. Avalie se o seu software de programação atual lida com operações multicanais sincronizadas. Se você não tiver um pós-processador comprovado, sua equipe passará horas editando manualmente o código G. A má integração do CAM causa falhas nas máquinas e destrói a produtividade.
Comprando um high-end O centro de torneamento e fresamento apresenta realidades de configuração distintas e muitas vezes negligenciadas. A transição do conjunto de habilidades de programação é muito íngreme. Passar do torneamento padrão de 2 eixos ou fresamento básico de 3 eixos para a programação de fresamento-torneamento multicanal desafia até mesmo os maquinistas veteranos. Você gerencia códigos de espera complexos, marcas de sincronização e zonas de colisão invisíveis. Você deve investir pesadamente em software de simulação virtual e treinamento rigoroso do operador.
A ecologia de ferramentas apresenta custos ocultos significativos. Porta-ferramentas acionados são componentes altamente caros. Você deve escolher cuidadosamente entre as interfaces BMT (Base Mounted Turret) e VDI (Verein Deutscher Ingenieure). O BMT oferece rigidez muito superior para cortes de fresamento pesados. O VDI permite configurações físicas um pouco mais rápidas, mas carece de rigidez máxima. Além disso, a predefinição de ferramentas offline não é mais apenas uma opção. É uma necessidade absoluta. Definir compensações de ferramentas diretamente na máquina desperdiça um valioso tempo de atividade do fuso.
A manutenção preventiva aumenta drasticamente em complexidade. Você deve monitorar rigorosamente a geometria da torre. Você deve verificar regularmente a varredura do fuso de fresamento. Essas máquinas apresentam alinhamentos incrivelmente complexos. Por exemplo, um leve impacto em uma torre BMT requer o realinhamento de todo o sistema de acoplamento. Tornos padrão às vezes podem absorver pequenos acidentes, mas uma máquina multitarefa perde seu eixo Y preciso instantaneamente. Protocolos de manutenção programados e mais rígidos os mantêm funcionando com precisão máxima. Ignorar isso leva diretamente à rápida degradação da qualidade da peça.
Baseie sua decisão de compra firmemente em seu mix de peças histórico e específico. A produção de alta mistura e baixo volume se beneficia muito da máxima flexibilidade de uma máquina de eixo B. A capacidade de trocar ferramentas especializadas de um enorme magazine externo justifica o alto custo. Por outro lado, famílias de eixos e discos de alto volume raramente precisam de capacidade total de 5 eixos. Uma máquina de torre rígida com eixo Y funciona perfeitamente e os tempos de ciclo são consideravelmente mais rápidos.
Sempre solicite um estudo abrangente do tempo do fornecedor antes de assumir qualquer compromisso. Exija um corte de teste físico usando seu eixo mais problemático ou peça de chaveta complexa. Você deve validar estimativas de tempo de ciclo e declarações de tolerância na vida real. Nunca emita um pedido de compra baseado estritamente nas especificações de um folheto brilhante. Siga estas próximas etapas cruciais para garantir que sua integração seja bem-sucedida e que o rendimento aumente exponencialmente.
R: Um centro de torneamento-fresamento oferece distâncias robustas de deslocamento do eixo Y e capacidades de magazine de ferramentas muito maiores. Possui enorme rigidez estrutural destinada ao fresamento pesado. Um torno CNC padrão com ferramentas motorizadas é projetado principalmente para torneamento, suportando apenas furações leves ou operações básicas de ranhuras.
R: Depende muito do comprimento da base do eixo Z e da relação comprimento-diâmetro (L/D) da peça. A usinagem bem-sucedida de eixos longos requer integração contínua e estável do descanso e um cabeçote móvel programável para evitar deflexões prejudiciais durante ciclos de corte agressivos.
R: Embora altamente capazes, os tornofresadores têm limitações distintas. Eles muitas vezes não possuem a taxa de remoção de material (MRR) de um centro de usinagem horizontal ou vertical dedicado. O curso do eixo Y também é fisicamente restringido pelo design da base inclinada no estilo torno.
R: Sim. Para rasgos de chaveta externos e slots internos padrão, a eficiência é incomparável. Eliminar a configuração secundária economiza significativamente mais tempo e dinheiro do que a diferença marginal na velocidade de corte bruta em comparação com uma brocha dedicada.
