Torno de rosqueamento de tubos CNC com eixo oco de furo grande horizontal para venda

Torno horizontal para rosqueamento de tubos CNC | Torno de eixo oco de furo grande

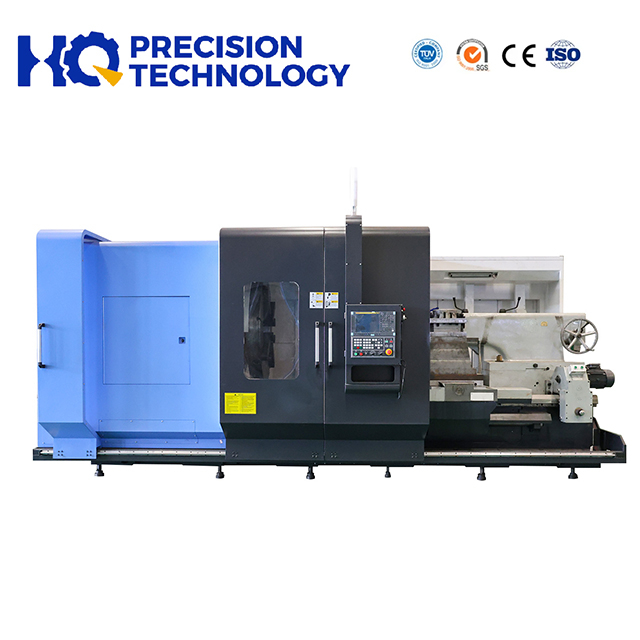

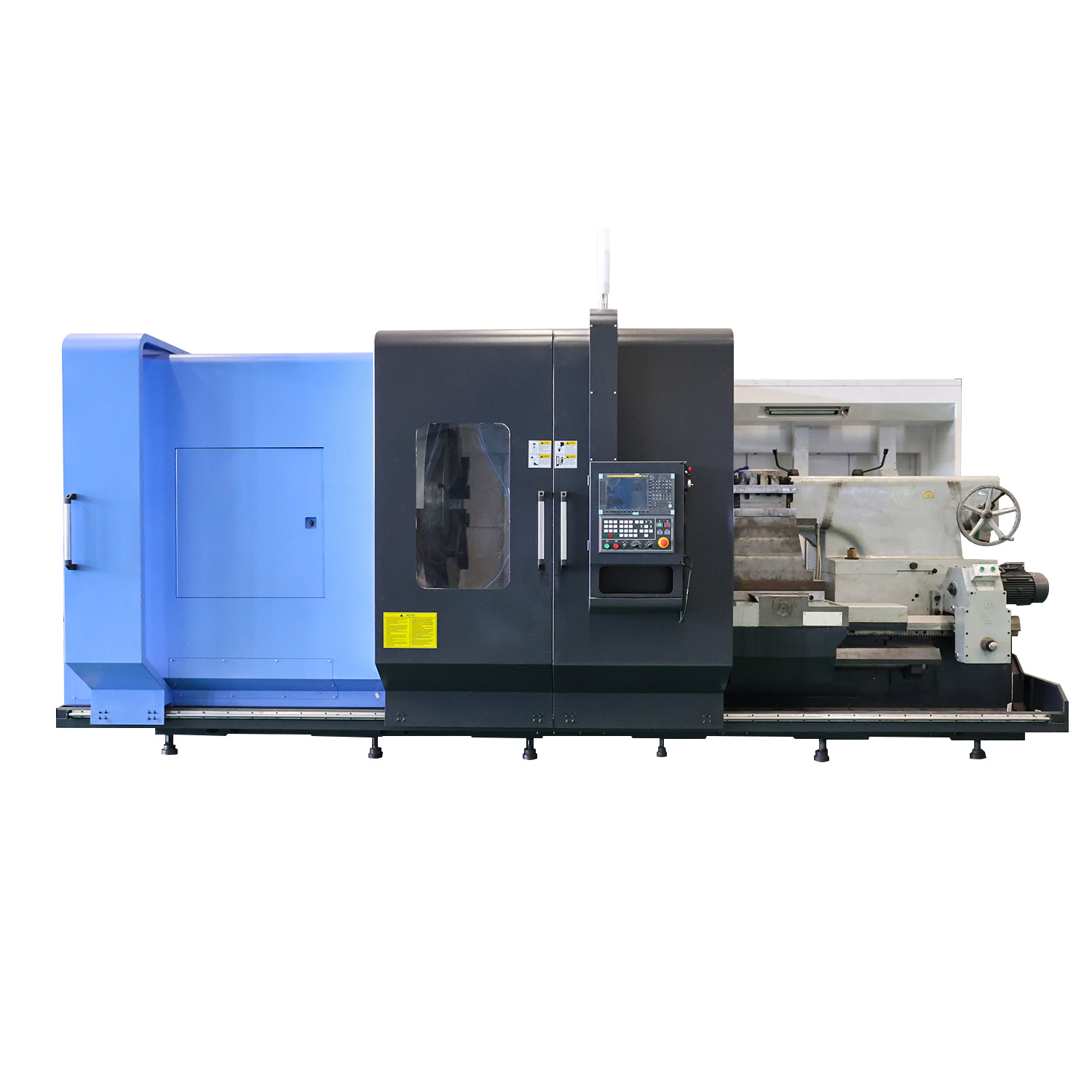

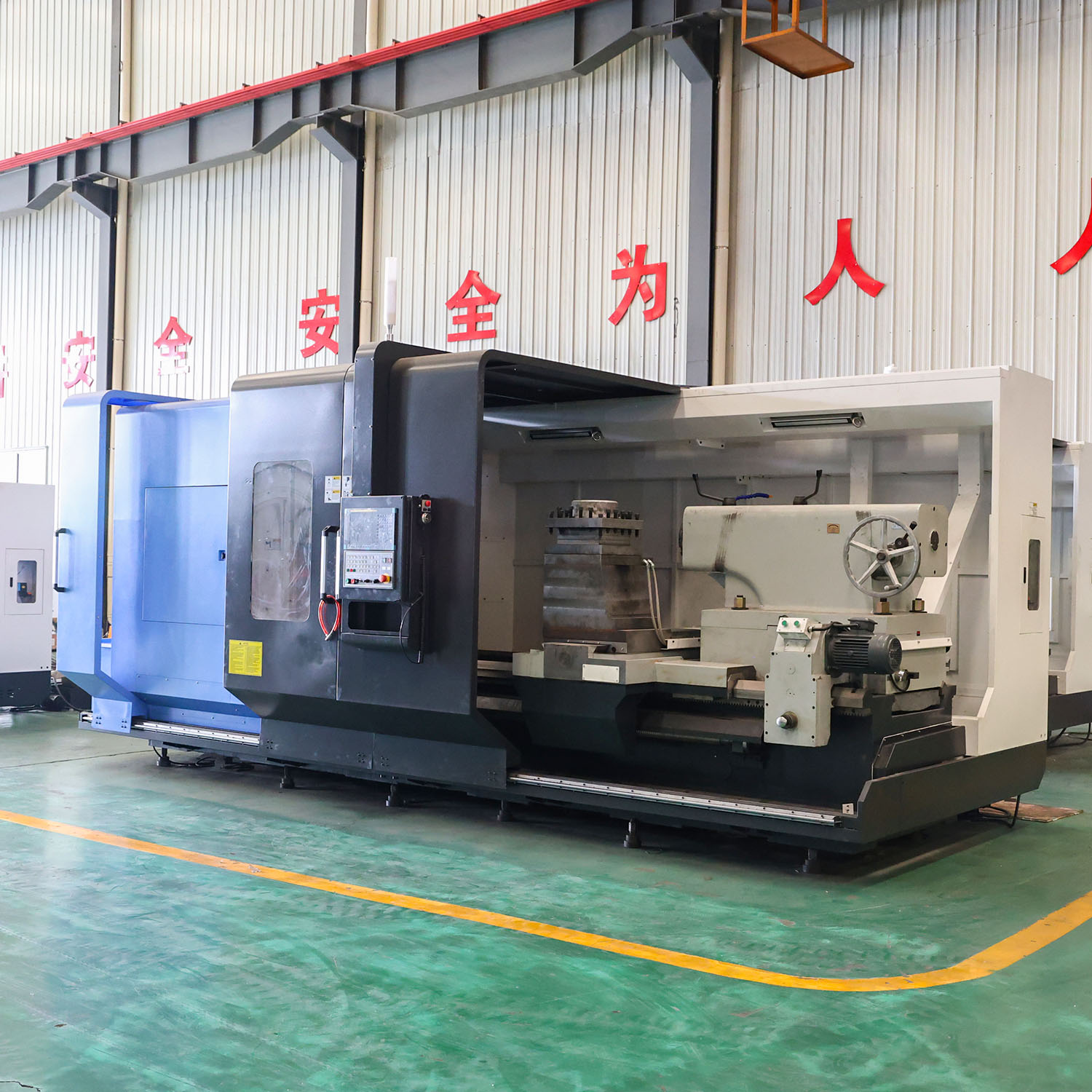

Visão geral do produto - O que é este torno CNC para rosqueamento de tubos

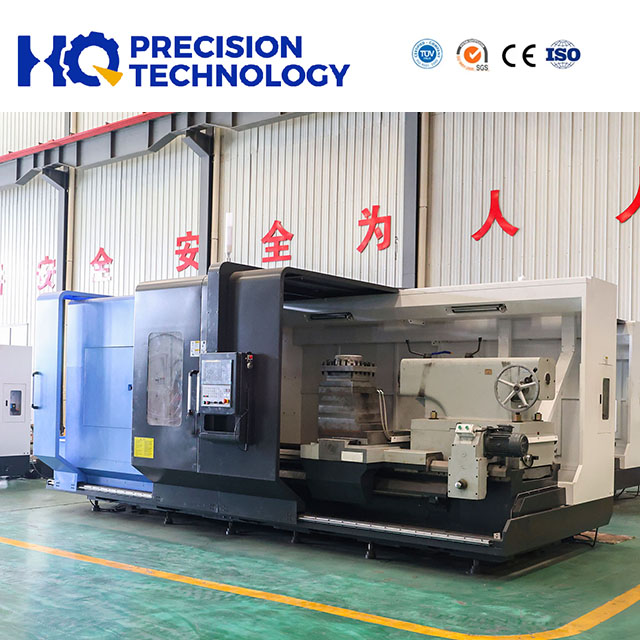

Esse O torno de rosqueamento de tubos cnc é um torno cnc horizontal resistente, um torno de rosqueamento de tubos dedicado para revestimento de óleo, tubos, ferramentas de perfuração e usinagem de roscas de grandes tubulações. Este torno CNC horizontal com articulação de dois eixos apresenta um grande furo de fuso oco de Φ280~640mm, permitindo que tubos de aço grossos passem diretamente através do fuso.

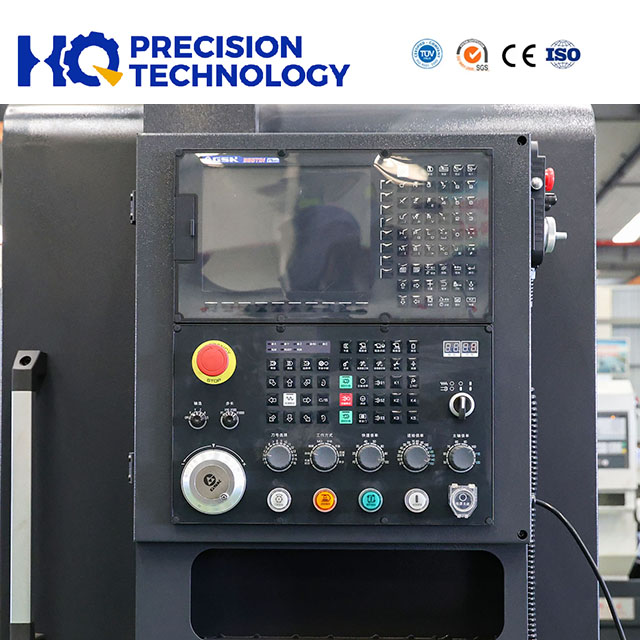

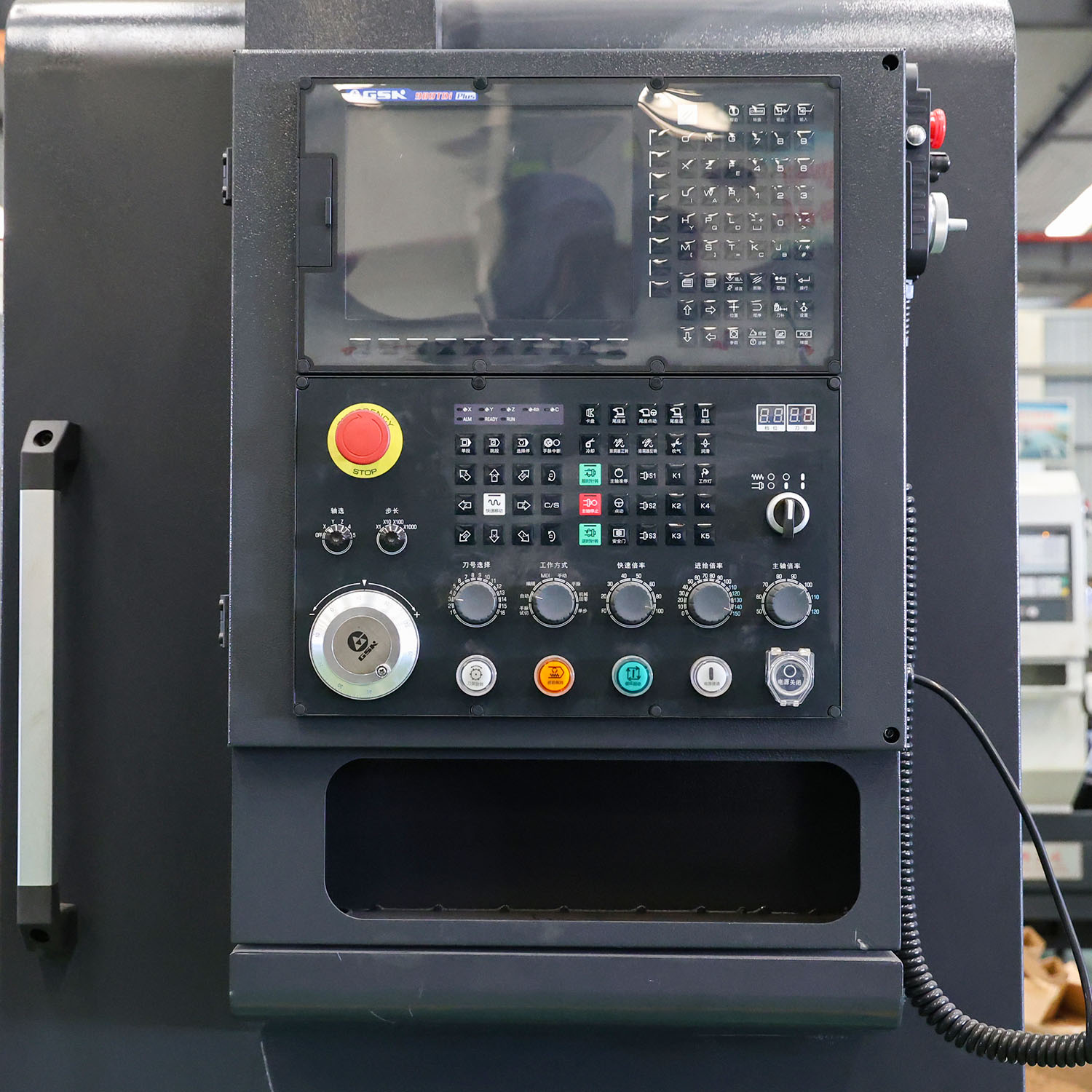

Ele suporta semiacabamento, torneamento de acabamento, furação axial e rosqueamento, capaz de usinar superfícies rotativas cilíndricas, cônicas, esféricas e complexas para atender às necessidades de processamento de alta precisão de grandes peças de manga, eixo e disco. Equipado com sistema CNC padrão, o controle de circuito semifechado garante precisão estável e desempenho de corte pesado contínuo para produção em massa de rosqueamento de tubos.

Parâmetros do produto

Principais vantagens estruturais do torno horizontal para rosqueamento de tubos CNC

Cama plana integral de alta rigidez

Adote uma cama plana fundida HT300 de peça única com extensão de guia de 1100 mm de largura. Vários tratamentos de envelhecimento eliminam o estresse de fundição; os trilhos guia de retificação temperados de média frequência resistem à deformação sob cortes pesados. O layout plano otimiza a remoção de cavacos e o carregamento e descarregamento da peça, reduzindo o acúmulo de cavacos durante longas horas de rosqueamento de tubos.

Sistema de grande furo com eixo oco super grande

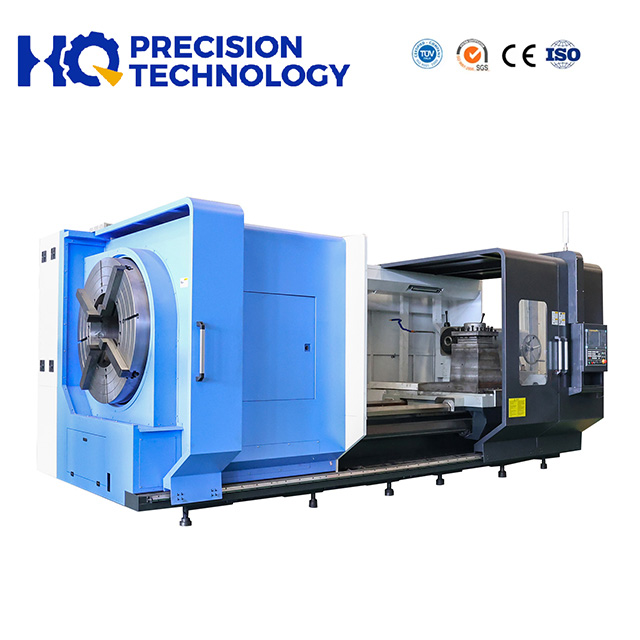

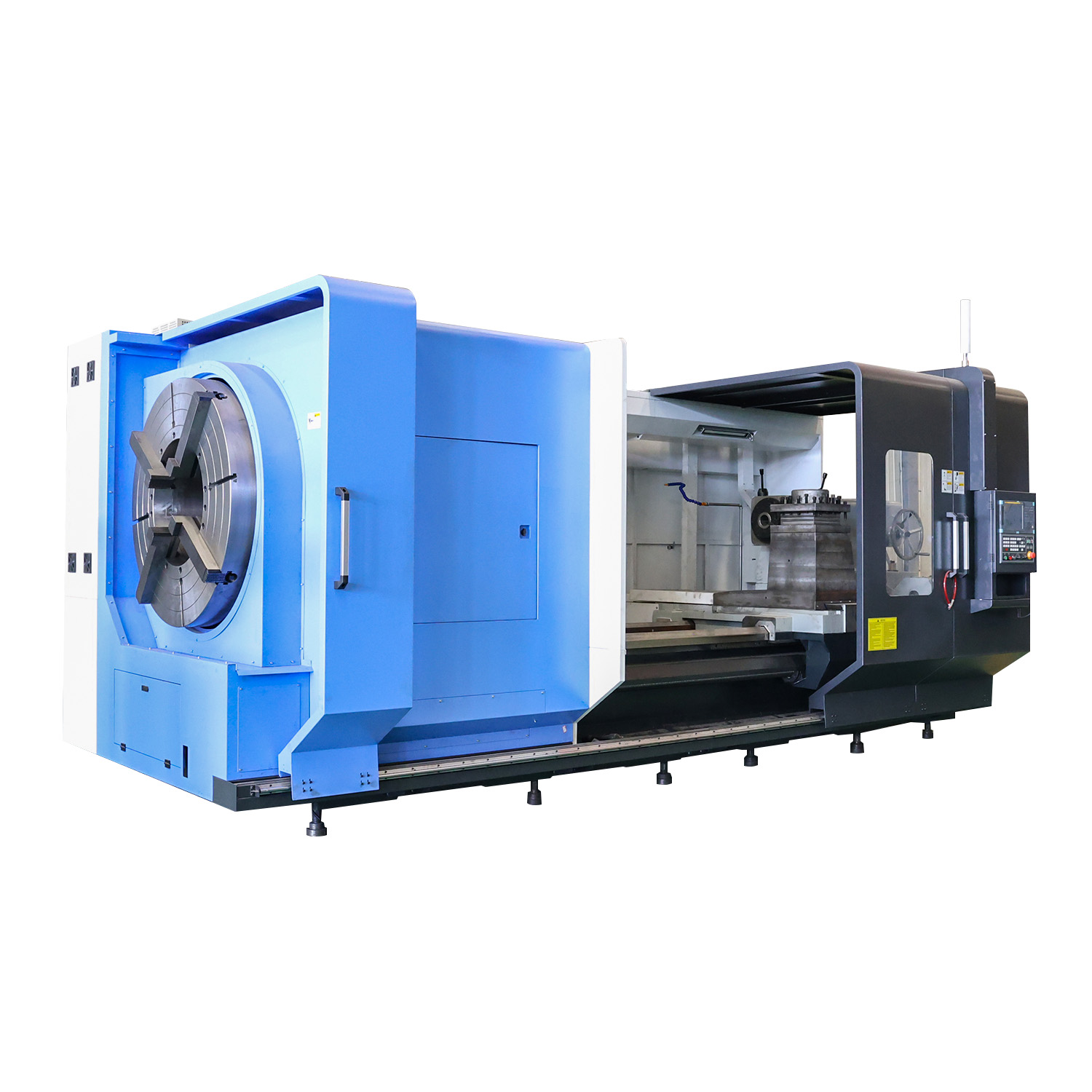

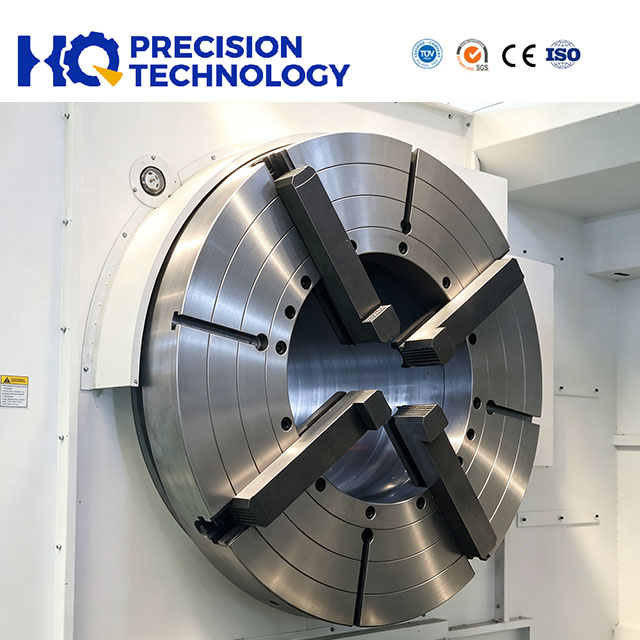

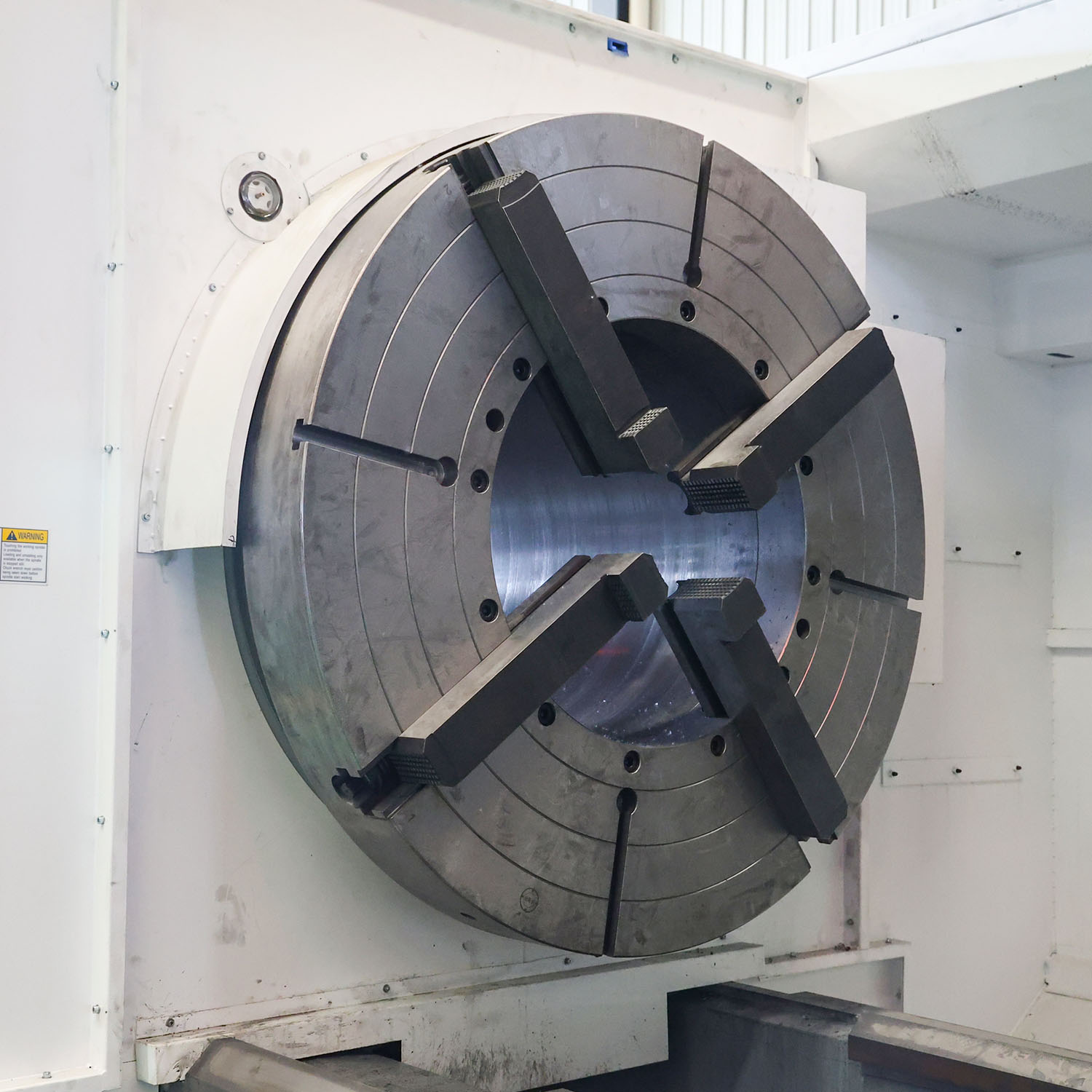

O principal destaque deste torno para rosqueamento de tubos é o diâmetro do fuso de Φ640 mm, evitando o corte de tubos longos e grossos. Caixa de eixo de equilíbrio térmico simétrico com rolamentos de precisão pré-carregados, combinada com motor principal de frequência variável de 37 kW, 3 engrenagens de velocidade manual (1–170 rpm). A baixa deformação térmica estabiliza a precisão da rosca para operação ininterrupta 24 horas por dia. Dois mandris independentes de quatro mandíbulas de Φ1250mm fixam firmemente tubos pesados ​​e suprimem a vibração de corte.

Sistema de alimentação de alta precisão X/Z Direct Drive

Os eixos X, Z usam parafusos de esferas de grande passo e alta precisão conectados diretamente aos servo motores por meio de acoplamentos flexíveis. Velocidade de alimentação rápida: X 4m/min, Z 6m/min, unidade de ajuste mínimo 0,001mm. As proteções de parafuso totalmente seladas evitam restos de ferro e danos ao líquido refrigerante, repetem a precisão do posicionamento X: 0,011 mm, Z: 0,018 mm para garantir uma precisão consistente da rosca API.

Poste de ferramenta elétrica vertical estável de 4 estações

Porta-ferramentas elétrica vertical de quatro estações de marca famosa nacional, com seção de ferramentas para serviços pesados ​​de 50 × 50 mm. Indexação suave, alta precisão de posicionamento e curto tempo auxiliar de troca de ferramenta, aumentando significativamente a eficiência do rosqueamento de tubos em lote.

Por que escolher nosso torno horizontal para rosqueamento de tubos CNC

1. Grande furo de eixo personalizável: Furo máximo personalizado de até 800 mm, processo de tubos de aço sem costura super grandes, torno de rosqueamento de tubo CNC comum não consegue lidar

2. Processamento de thread API completo: Sem equipamento auxiliar secundário, corte de 30% no custo de processamento auxiliar

3. Corte pesado de alta rigidez: Cama fundida integral e estrutura de fuso reforçada suportam corte pesado estável, prolongam a vida útil do cortador

4. Comprimento da cama personalizável: Max estende o comprimento de trabalho para 12 metros para produção de tubos ultralongos

5. Pós-venda completo: garantia total da máquina de 12 meses, resposta online 24 horas, manutenção no local 48 horas

Aplicativo principal e padrões de thread suportados

Este torno cnc para rosqueamento de tubos atende setores de usinagem de tubos industriais pesados ​​com padrões rígidos de rosca e grande demanda de passagem de peças de trabalho:

1. Indústria de petróleo e gás: revestimento, tubulação, comandos de perfuração e acoplamentos padrão API

2. Exploração de mineração: Roscas de juntas de ferramentas de perfuração, conectores de tubos de parede espessa

3. Equipamento pesado: Flanges grandes, luvas para vasos de pressão, eixos pesados

O torno para rosqueamento de tubos cnc cobre especificações completas de rosca: API Spec 5B, API Spec 5CT, API Spec 7-1, API Spec 7-2, roscas especiais de óleo, roscas de tubo reto/cônico padrão métrico e imperial, bem como roscas especiais personalizadas.

Pacote de entrega padrão e serviço pós-venda

Acessórios anexados

Conjunto completo de máquinas-ferramentas, centro métrico 80, almofadas de nivelamento, chumbadores de fundação

Documentos Técnicos Fornecidos

Manual de operação, certificado de inspeção de precisão de fábrica, manual de operação e manutenção do sistema FANUC, guia de porta-ferramentas, lista de embalagem

Treinamento e Aceitação

Treinamento gratuito de operação e manutenção de 1 dia útil para 2 técnicos. Aceitação dupla: pré-aceitação na fábrica, aceitação final após comissionamento no local, registros formais de aceitação para rastreabilidade de qualidade.

Opções de personalização para torno de rosqueamento de tubos

1. Cama estendida: comprimento de processamento personalizado de até 12 metros para tubos de óleo ultralongos

2. Furo do fuso ampliado: Furo passante personalizado máximo de 800 mm para conduítes extragrandes

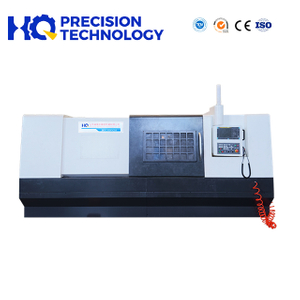

3. Eixo U opcional: função integrada de torneamento e fresamento composto

4. Sistema CNC Siemens alternativo em vez de FANUC

5. Dispositivo automático de carga/descarga de tubos para linhas de produção não tripuladas
