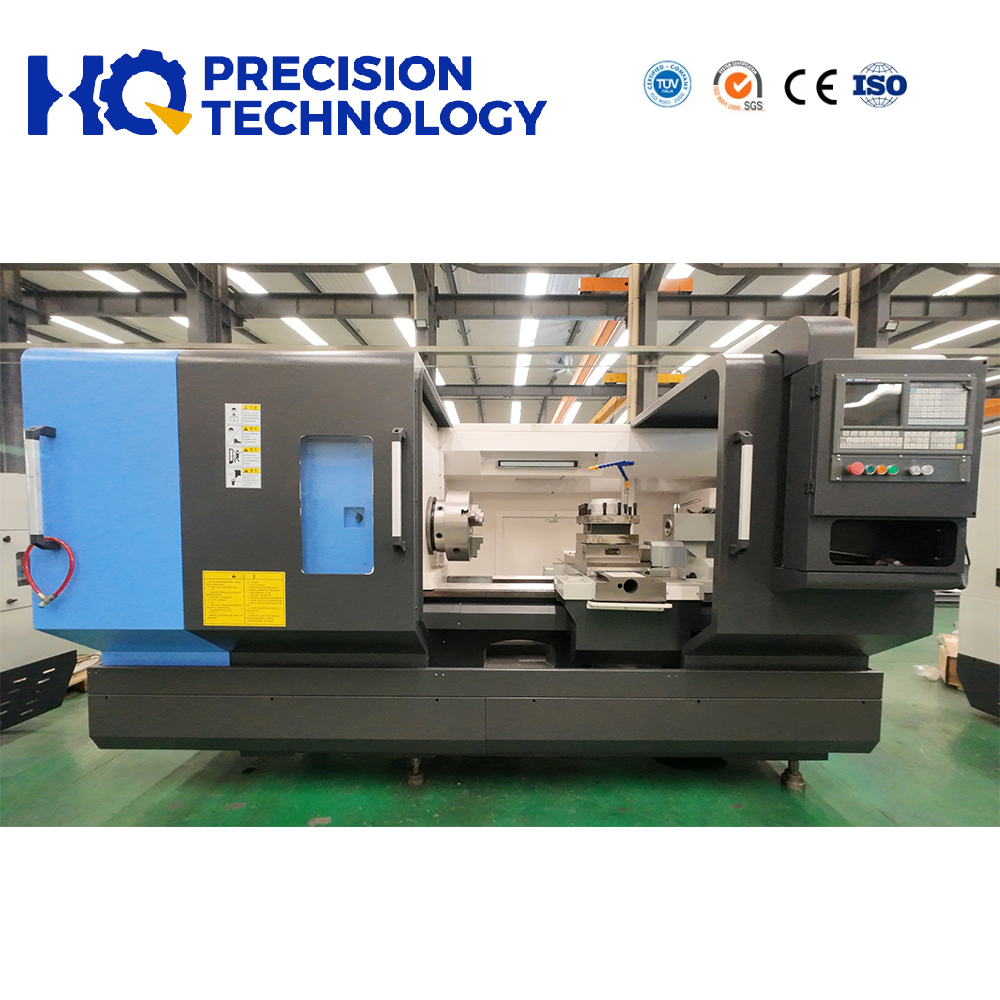

Tubos de metal para torno de rosqueamento de tubos CNC de 130 mm

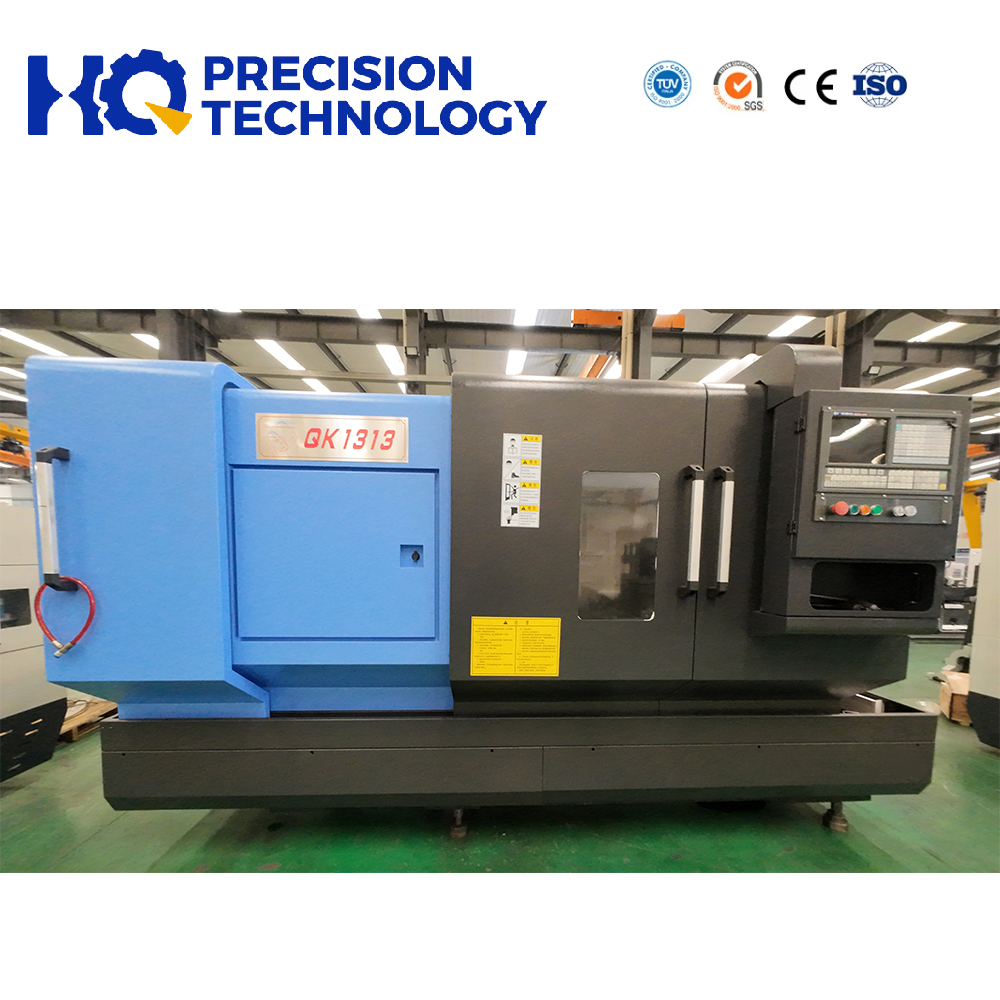

O torno CNC para rosqueamento de tubos QK1313 foi projetado para operações de semiacabamento, acabamento, perfuração e rosqueamento em peças de eixo e disco, com capacidade especializada para produção de roscas para tubos. A máquina usa um sistema CNC de dois eixos e duas ligações para suportar o processamento de formas complexas. Como parte da série QK, que também inclui os modelos QK1319 e QK1322, este torno atende aos requisitos de rosqueamento de tubos em uma faixa de diâmetro de 30 mm a 220 mm, dependendo do modelo específico. Fabricada pela Shandong HQ Precision Technology Co., Ltd., uma empresa fundada em 1952 e anteriormente designada fornecedora de torno de rosca de tubo para o Ministério da Indústria Nacional de Máquinas, a série QK se beneficia de décadas de especialização na produção de torno de rosca de tubo. A instalação possui certificação ISO9001 e mantém mais de 500 dispositivos de produção e testes de precisão.

Capacidades principais do torno de rosqueamento de tubos QK1313

Capacidades de processamento de threads

O torno suporta corte de roscas retas métricas e imperiais, bem como produção de roscas cônicas para aplicações externas e internas. A faixa de rosqueamento de tubos para o modelo QK1313 abrange 30-126 mm, enquanto o QK1319 cobre 50-193 mm e o QK1322 abrange 50-220 mm. Esta linha abrange tamanhos de tubos comuns usados ​​em sistemas de petróleo e gás, encanamento e hidráulicos.

Operações de Torneamento

A máquina executa torneamento em linha reta, linha oblíqua e arco, incluindo geração de superfícies cilíndricas, cônicas e esféricas. Os tipos de peças aplicáveis ​​incluem discos, luvas, eixos e outros componentes de precisão que exigem torneamento e rosqueamento em uma única configuração.

Perfuração e Rosqueamento

O torno acomoda operações de processamento de furos axiais e rosqueamento, expandindo sua utilidade para peças que requerem usinagem externa e interna. Esta capacidade reduz a necessidade de operações secundárias em máquinas separadas.

Projeto estrutural de tornos para rosqueamento de tubos da série QK

Construção de cama plana

O QK1313 apresenta um design de base plana de peça única que suporta operação conveniente, remoção suave de cavacos e carregamento e descarregamento eficiente de peças de trabalho. O layout de base plana proporciona estabilidade para aplicações de rosqueamento de tubos onde peças longas exigem suporte consistente ao longo de todo o seu comprimento. A largura da guia mede 550 mm em todos os modelos da série QK.

Sistema de guia

Os trilhos-guia passam por têmpera de frequência intermediária para aumentar a dureza da superfície e prolongar a vida útil. O processo de têmpera melhora a resistência ao desgaste, o que é particularmente importante para operações de rosqueamento de tubos que geram cavacos longos e contínuos. A capacidade máxima de carga é avaliada em 3 toneladas em todos os modelos.

Sistema de Transmissão

Os eixos X e Z empregam transmissão conectada diretamente, o que contribui para estabilidade e precisão dinâmica durante os ciclos de corte. A taxa de deslocamento rápido do eixo X é de 4.000 mm/min, enquanto o deslocamento rápido do eixo Z atinge 6.000 mm/min. A configuração de acionamento direto reduz a folga e melhora a repetibilidade do posicionamento.

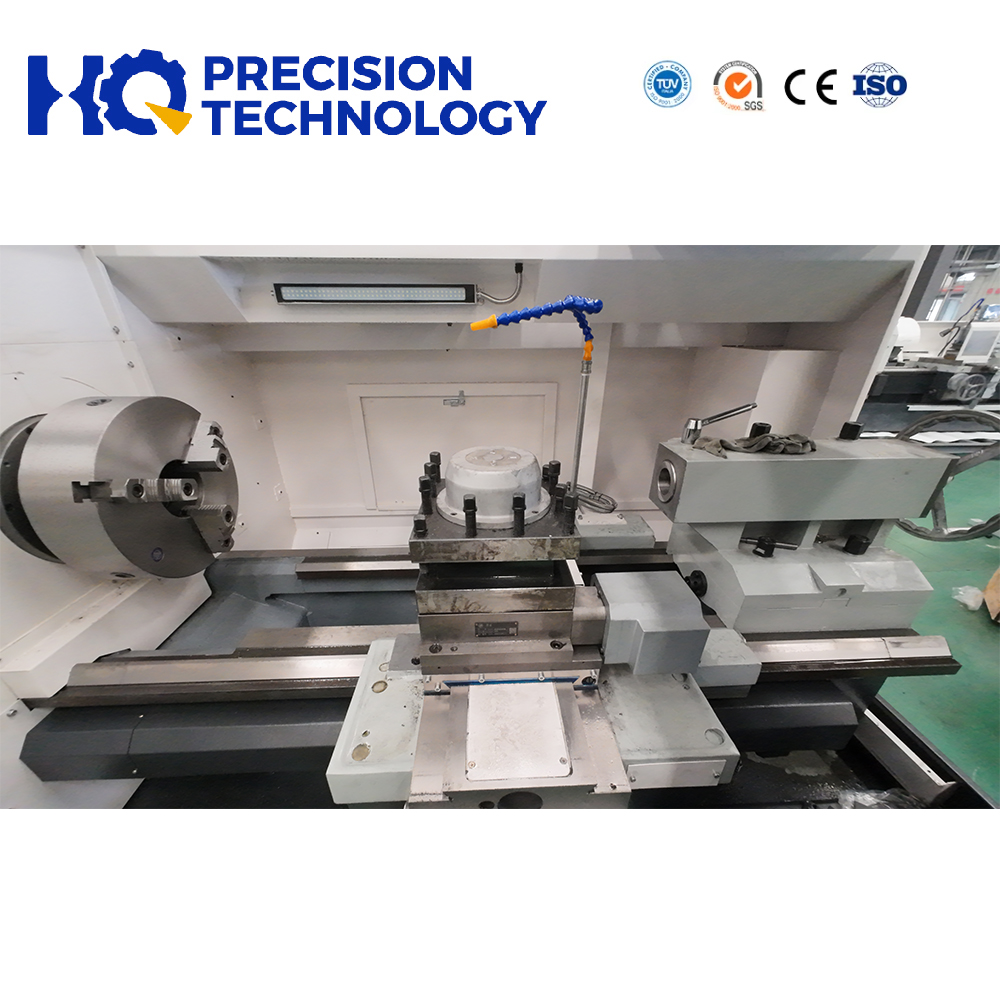

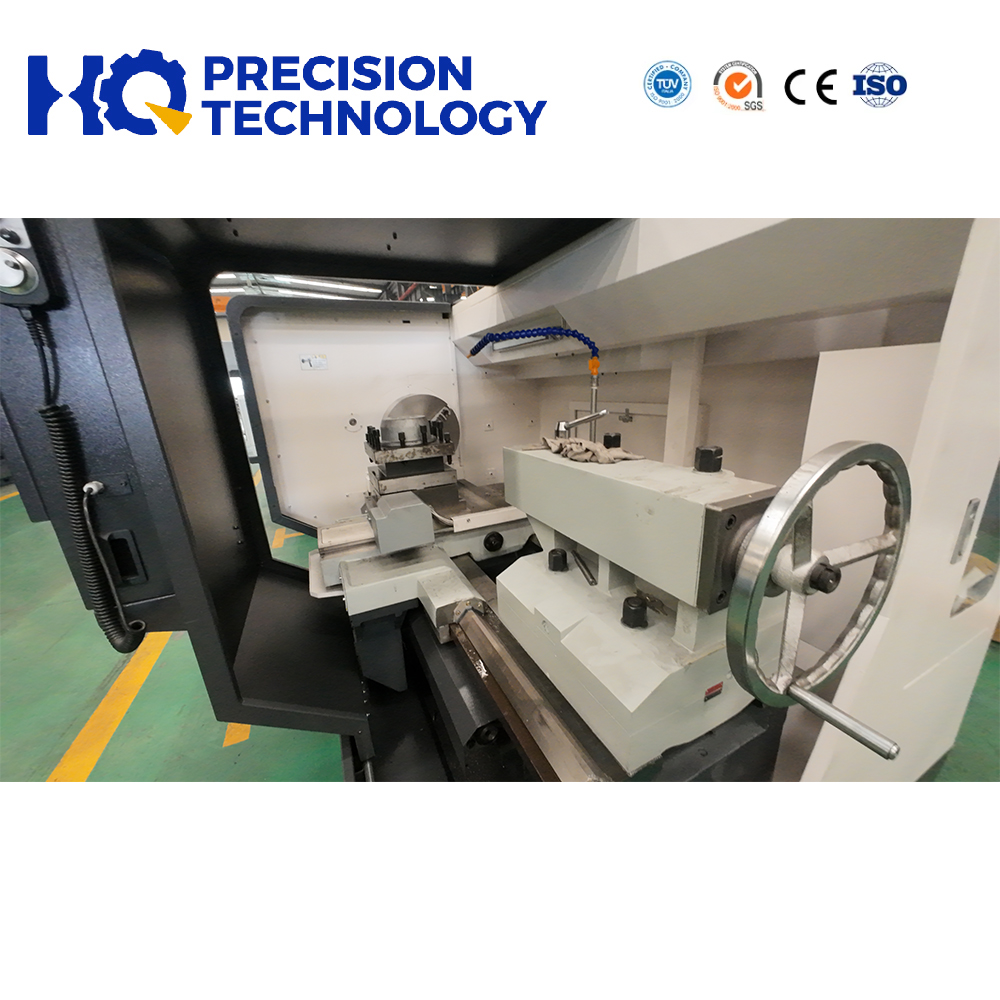

Porta-ferramentas

Um porta-ferramentas elétrico de quatro estações é padrão, proporcionando capacidade de troca rápida de ferramentas e suporte para vários tipos de acessórios. O tamanho da haste da ferramenta é 32×32 mm em todos os modelos. Configurações personalizadas de porta-ferramentas estão disponíveis de acordo com as necessidades do cliente.

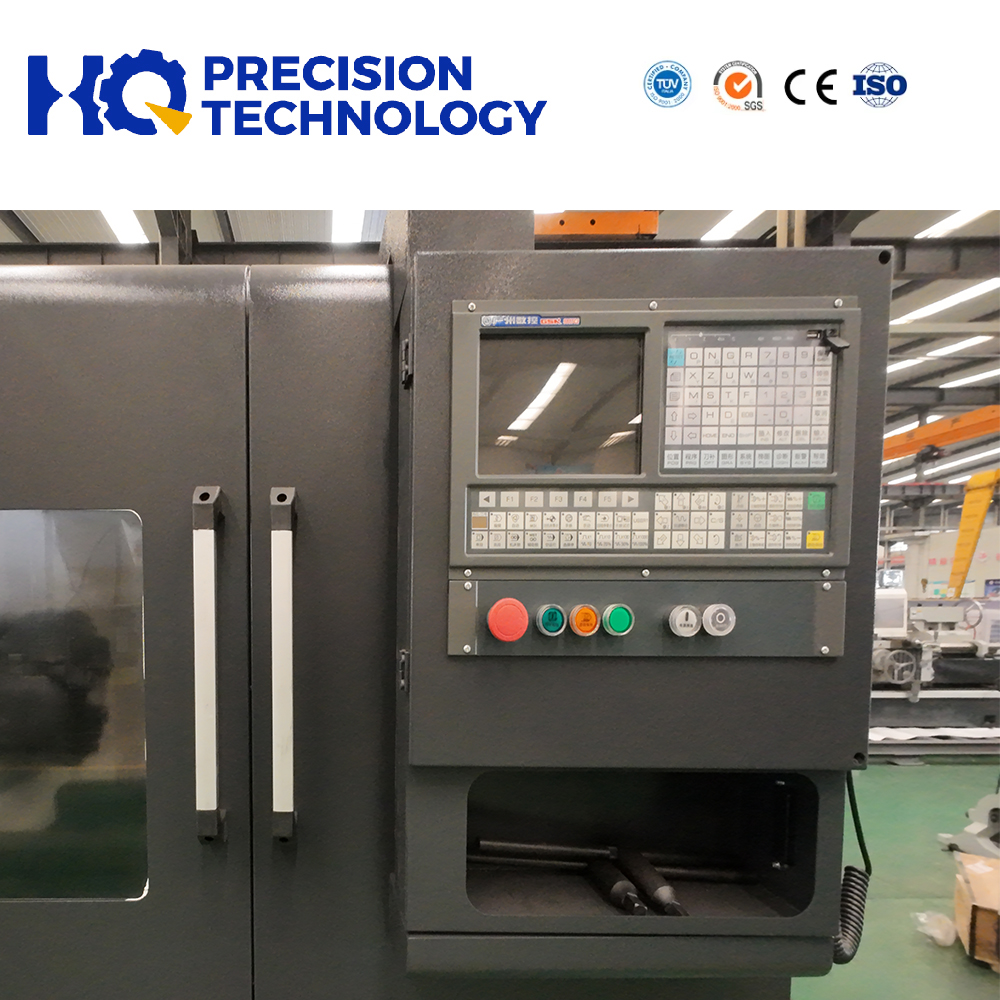

Sistema de controle CNC para tornos de rosqueamento de tubos

O torno usa um acionamento digital CA com controle de malha semifechada. As funções avançadas incluem compensação de passo, corte com velocidade linear constante, programação de ciclo fixo, programação direta a partir das dimensões do desenho e comunicação DNC. As marcas de sistemas de controle disponíveis incluem GSK, Fanuc, KND e Siemens, permitindo que os clientes empresariais selecionem o sistema que corresponda às suas preferências operacionais e ao treinamento do operador.

Parâmetros técnicos dos tornos de rosqueamento de tubos QK1313 / QK1319 / QK1322

Nota: O comprimento da base da máquina pode ser personalizado de acordo com a demanda real de trabalho. As máquinas desta página podem ser configuradas com centro de torneamento de estrutura de acionamento direto servo motor com eixo C.

Aplicações industriais de tornos CNC para rosqueamento de tubos

Os tornos CNC para rosqueamento de tubos da série QK atendem usuários comerciais no setor de petróleo e gás, engenharia de dutos, fabricação de componentes hidráulicos e indústrias metalúrgicas em geral. Essas máquinas produzem conexões de tubos roscados, componentes de acoplamento e peças cilíndricas que exigem perfis de rosca externos e internos. O comprimento personalizável da base — variando de 1.000 mm a 6.000 mm — permite que o torno se adapte a vários comprimentos de tubos e cenários de produção. Para instalações que exigem capacidade adicional, um centro de torneamento de estrutura de acionamento direto com servo motor com eixo C está disponível como opção.

Perguntas frequentes sobre tornos CNC para rosqueamento de tubos

Que faixa de diâmetro de tubo o torno para rosqueamento de tubo QK1313 pode processar?

O QK1313 lida com rosqueamento de tubos de 30 mm a 126 mm de diâmetro. Para requisitos maiores, os modelos QK1319 (50-193 mm) e QK1322 (50-220 mm) estão disponíveis na mesma série.

Que tipos de rosca o torno CNC para rosqueamento de tubos QK1313 suporta?

A máquina suporta rosca reta métrica, rosca reta imperial e corte de rosca cônica para aplicações externas e internas.

Qual é a distância máxima entre centros para tornos da série QK?

A distância entre centros varia de 1.000 mm a 6.000 mm, e o comprimento da cama pode ser customizado de acordo com as necessidades específicas do trabalho.

Quais sistemas de controle CNC estão disponíveis para o torno QK1313?

As opções de sistemas de controle disponíveis incluem GSK, Fanuc, KND e Siemens, permitindo que os compradores selecionem um sistema compatível com seus equipamentos existentes e experiência do operador.

Um eixo C pode ser adicionado aos tornos de rosqueamento de tubos da série QK?

Sim, os clientes podem selecionar um centro de torneamento de estrutura de acionamento direto com servo motor com configuração de eixo C para recursos aprimorados de fresamento e contorno.
