Aplicações de alto risco em campos petrolíferos deixam margem zero para erros nos perfis de rosca. A usinagem de revestimentos, tubulações e tubos de perfuração requer precisão absoluta. Você precisa de suporte de trabalho resistente e conformidade rigorosa com os padrões globais da indústria. Atualizar a capacidade de produção significa ir além dos centros de torneamento padrão. Você deve investir em equipamentos especializados construídos especificamente para produtos tubulares longos, pesados e de grande diâmetro. As máquinas padrão simplesmente não conseguem lidar com essas demandas físicas extremas.
Projetamos este guia para ajudar as equipes de engenharia e compras a navegar no complexo processo de seleção de máquinas. Ele fornece uma estrutura prática e independente do fornecedor para avaliar, especificar e selecionar o equipamento dedicado certo. Você aprenderá como alinhar especificações críticas com seus volumes de produção e restrições operacionais. Escolhendo o correto O torno CNC para rosqueamento de tubos serve como uma etapa crucial para ampliar suas capacidades de fabricação, garantindo ao mesmo tempo confiabilidade pronta para o campo.
Os centros de torneamento padrão não conseguem lidar com segurança com os requisitos de balanço, vibração e furos passantes de grande diâmetro do rosqueamento de tubos de óleo.
O tamanho do furo do fuso e as configurações de mandril duplo são as especificações básicas mais críticas para evitar a deflexão da peça.
A escolha entre um torno de rosqueamento de base plana e um torno de rosqueamento de base inclinada afeta o escoamento de cavacos, a área ocupada e o custo inicial.
A validação da capacidade de uma máquina para usinagem de roscas API requer a avaliação de macros do sistema de controle, rigidez e cortes de teste fornecidos pelo fornecedor.
Os gerentes de oficina mecânica frequentemente navegam em fóruns de engenharia, como o Practical Machinist, para fazer perguntas comuns. Eles querem saber se podem cortar roscas de tubos de campos petrolíferos usando um torno CNC padrão. A resposta curta é sim, ocasionalmente, para seções de tubos muito curtas. A resposta prática para ambientes de produção é um sonoro não. Tornos padrão falham rapidamente quando aplicados em grande escala em produtos tubulares.
O equipamento padrão não possui a capacidade necessária do furo do fuso. A maioria dos centros de torneamento padrão apresentam pequenos furos passantes. Você não pode passar uma seção de tubo de perfuração de 20 pés através de um cabeçote padrão. Em vez disso, a peça de trabalho deve sobressair do mandril frontal. Isso cria uma saliência enorme. Quando tubos longos e pesados giram sem suporte traseiro, eles agem como diapasões. Eles geram vibração extrema durante o ciclo de corte. Essa vibração se traduz diretamente em marcas de vibração no perfil da rosca. A conversa leva a inspeções malsucedidas, peças rejeitadas e desperdício significativo de material.
Equipamentos dedicados resolvem totalmente o problema de balanço. Um adequado torno de rosca de tubo apresenta um enorme fuso oco. Inclui um mandril dianteiro e um traseiro. Você pode alimentar todo o comprimento do tubo através do cabeçote. Ambos os mandris prendem o material. Isso cria uma configuração rígida e estável. Elimina o efeito de chicotada comumente visto em máquinas padrão.
Você deve justificar o investimento de capital vendo este equipamento como uma ferramenta de mitigação de riscos. Oil Country Tubular Goods (OCTG) apresentam altas margens de lucro. Eles também acarretam penalidades severas por falha. Uma máquina dedicada garante o cumprimento rigoroso dos requisitos de tolerância. Reduz drasticamente as taxas de sucata. Permite que os operadores realizem cortes mais pesados, o que reduz os tempos de ciclo. O investimento inicial compensa através de execuções de produção confiáveis e repetíveis.
Avaliando máquinas para a usinagem de tubos para campos petrolíferos começa com três especificações fundamentais. Você deve dimensionar a máquina corretamente para corresponder às peças maiores e mais pesadas. A não especificação correta desses componentes leva a gargalos e desgaste excessivo.
O furo do fuso determina o diâmetro externo máximo (DE) que você pode processar. Você não pode simplesmente combinar o diâmetro do fuso com o tamanho nominal do tubo. Você deve levar em conta extremidades viradas, acoplamentos e pequenas curvas na matéria-prima. Se você planeja usinar um revestimento de 5 polegadas, um furo de 5,1 polegadas causará problemas de carregamento. Os operadores terão dificuldade para alimentar tubos imperfeitos através do cabeçote. As melhores práticas determinam a especificação de um furo do fuso pelo menos 15% a 20% maior que o diâmetro externo alvo máximo
A fixação de trabalho determina ou prejudica a qualidade da linha. Os sistemas de mandril duplo representam o padrão da indústria. Eles fixam o tubo em dois pontos separados ao longo do eixo do cabeçote. Este método de aderência dupla absorve as forças de corte e evita a deflexão da peça.
Você deve escolher entre acionamento pneumático e hidráulico do mandril. Ambos os sistemas oferecem compensações distintas:
Mandris Pneumáticos: Oferecem excelente controle proporcional. Os operadores podem ajustar facilmente a pressão do ar. Isso evita que tubos de paredes finas sejam esmagados ou deformados. Os sistemas pneumáticos requerem ar limpo e seco para funcionar de forma confiável.
Mandris Hidráulicos: Eles fornecem uma força de preensão imensa e bruta. Isso os torna ideais para tubos de perfuração de paredes espessas e revestimentos pesados. Eles lidam com parâmetros de corte de alto torque sem escorregar. No entanto, a pressão hidráulica excessiva pode facilmente esmagar materiais delicados.
Rosquear tubos de grande diâmetro exige um torque substancial em baixas RPM. Freqüentemente, você remove ligas resistentes como aço P110 ou Q125. Os fusos de acionamento direto são excelentes em altas velocidades, mas não possuem a força de torção necessária em RPMs mais baixas. Quando um fuso de acionamento direto atinge uma passagem de rosqueamento pesada, ele pode travar ou perder a sincronização.
Headstocks com engrenagens resolvem esse problema. Uma caixa de velocidades robusta multiplica o binário do motor. Ele fornece energia contínua diretamente à ferramenta de corte. Ao avaliar as especificações, examine os gráficos de curvas de torque fornecidos pelo fabricante. Certifique-se de que o pico de torque esteja alinhado com as velocidades do fuso que você pretende usar para suas maiores operações de rosqueamento.
A base estrutural da máquina determina sua longevidade e desempenho. Você deve escolher entre uma cama plana tradicional e uma configuração moderna de cama inclinada. Cada arquitetura atende a diferentes ambientes de produção e orçamentos.

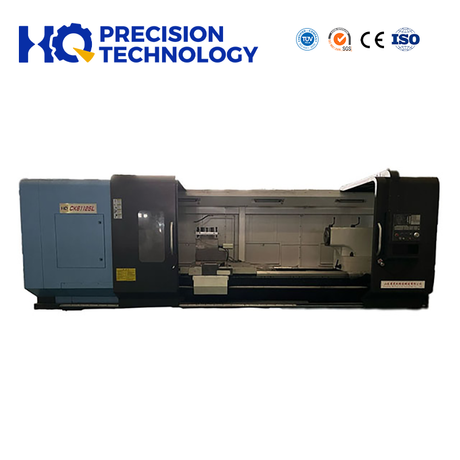

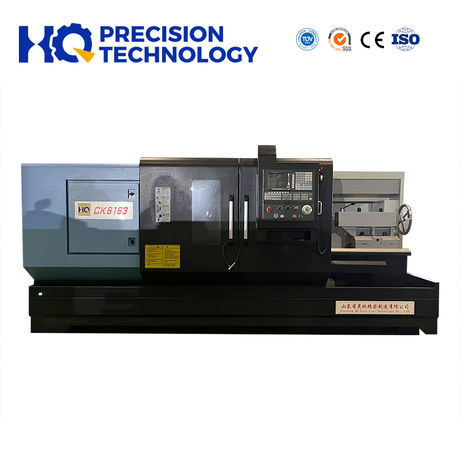

As máquinas de base plana posicionam as guias horizontalmente. Este design clássico lida bem com capacidades extremas de peso. Se você carrega frequentemente tubos muito grandes manualmente usando pontes rolantes, as bases planas oferecem acesso amplo. Geralmente exigem despesas de capital iniciais mais baixas.
No entanto, leitos planos sofrem com um escoamento de cavacos inferior. A gravidade faz com que os cavacos se acumulem diretamente nas guias e na peça de trabalho. Os operadores devem pausar frequentemente a produção para limpar esses ninhos de metal. Além disso, as máquinas planas ocupam uma área de piso muito maior. Isso os torna menos ideais para instalações apertadas.

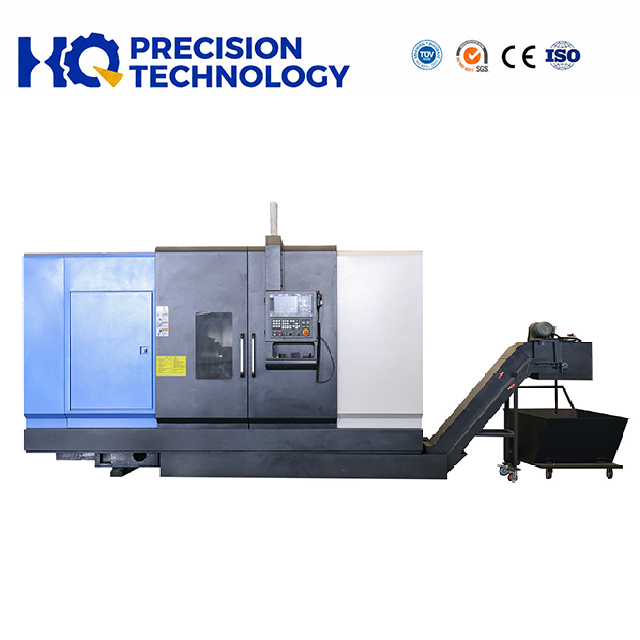

UM o torno de rosqueamento de leito inclinado inclina as guias, normalmente entre 30 e 45 graus. Esta geometria proporciona rigidez superior. As forças de corte empurram diretamente para baixo na parte mais pesada da peça fundida. Esta absorção natural amortece a vibração durante passes de desbaste pesados.
As camas inclinadas são excelentes na evacuação de cavacos. A gravidade puxa os cavacos para baixo e para longe da zona de corte. Eles caem diretamente no transportador abaixo. Este fluxo contínuo é crítico durante ciclos de rosqueamento profundo. Além disso, o design inclinado oferece melhor ergonomia para os operadores e integra-se perfeitamente aos sistemas automatizados de carregamento de pórticos. A principal desvantagem continua sendo o maior custo de investimento inicial.
Use o seguinte gráfico de comparação para orientar sua seleção estrutural:
Recurso/fator |
Torno de cama plana |
Torno de cama inclinada |
|---|---|---|
Custo Inicial |
Geralmente mais baixo |
Prêmio mais alto |
Evacuação de chips |
Ruim (requer limpeza manual) |
Excelente (assistido por gravidade) |
Rigidez de corte |
Moderado a alto |
Superior (forças diretas para a base) |
Prontidão para automação |
Desafiando a integração |
Altamente compatível |
Pegada de espaço |
Grande e largo |
Compacto e eficiente em termos de espaço |
Escolha uma base plana se você processar manualmente peças de baixo volume, altamente variadas e de grandes dimensões. Escolha uma cama inclinada se precisar de produção de alto volume, tempos de ciclo direcionados e manuseio automatizado de materiais.
O American Petroleum Institute (API) estabelece padrões intransigentes para conexões tubulares. A produção de threads compatíveis como API 5CT ou conexões VAM premium especializadas requer controle absoluto sobre o movimento da máquina. Você não pode alcançar Conformidade de usinagem de thread de API por meio de suposições.
As roscas para campos petrolíferos contam com cones precisos para criar vedações seguras. A máquina deve interpolar os eixos X e Z simultaneamente em longas distâncias. Mesmo um desvio microscópico na precisão do passo fará com que o medidor de linha falhe. A conexão vazará sob alta pressão no campo.
Para garantir esta precisão, especifique máquinas equipadas com servomotores de alta resolução. Esses motores devem acionar parafusos de esferas pré-tensionados e resistentes. Esta combinação mecânica elimina folga. Ele garante que a pastilha de corte acompanhe perfeitamente a conicidade programada, passo após passe.
A vibração destrói o acabamento da linha. Isso causa escoriações quando as equipes de campo montam os tubos. Você deve suprimir a vibração na fonte. Comece com a base da máquina. Procure peças fundidas de peça única feitas de ferro Meehanite de alta qualidade. A massa deste material absorve frequências harmônicas antes que cheguem à ferramenta de corte.
Em seguida, avalie a configuração do ferramental. Evite torres VDI leves para trabalhos de grande diâmetro. Eles podem desviar sob forte pressão de corte. Em vez disso, especifique torres resistentes em estilo de bloco. As torres de bloco fixam as barras de mandrilamento e os suportes de rosqueamento rigidamente no lugar. Esta rigidez evita que a pastilha se desloque durante o passe de acabamento final.
Adquirir a máquina resolve apenas metade da equação. Você deve preparar suas instalações para integrar o equipamento sem problemas. Ignorar estes riscos práticos de implementação causa graves atrasos no lançamento.
Equipamentos dedicados exigem espaço específico e requisitos de fundação. Essas máquinas carregam um peso físico imenso. Você não pode simplesmente soltá-los em uma laje de concreto padrão de 6 polegadas. As cargas dinâmicas durante as operações de rosqueamento de tubos de petróleo exigem fundações reforçadas e isoladas. Você deve consultar engenheiros estruturais para colocar sapatas personalizadas. Isto isola a máquina das vibrações da oficina.
O manuseio de materiais apresenta outro grande obstáculo. Você está movendo seções de aço pesado de 9 metros. Você deve levar em consideração o espaço físico necessário para racks de tubos de alimentação, suportes de rolos em V e mesas de saída. Se você planeja usar mecanismos automáticos de carga e descarga, projete o layout da célula com cuidado. Certifique-se de que os motoristas das empilhadeiras tenham raios de giro adequados para carregar os pacotes de matéria-prima com segurança.
Não subestime a curva de aprendizado do operador. A transição dos maquinistas do código G padrão para a programação especializada em campos petrolíferos leva tempo. A programação padrão torna-se entediante ao escrever macros para pitch variável e conicidades complexas. Muitas máquinas dedicadas apresentam software de conversação. Este software solicita ao operador as dimensões do tubo e os tipos de rosca, gerando automaticamente o código. Invista pesadamente em treinamento fornecido pelo fornecedor para preencher essa lacuna de conhecimento.
Finalmente, aborde imediatamente os sistemas de refrigeração e filtragem. O escoamento de cavacos em furos profundos requer fornecimento de refrigeração de alta pressão. O refrigerante de inundação padrão não libera cavacos de uma longa rosca interna do revestimento. Especifique bombas de alta pressão programáveis. Combine-os com unidades de filtragem robustas para separar partículas metálicas finas. Isto evita o desgaste prematuro da ferramenta e mantém a consistência do acabamento superficial.
Você deve abordar a avaliação do fornecedor de forma sistemática. Não confie inteiramente em folhetos de marketing brilhantes ou folhas de especificações teóricas. Você precisa de provas concretas de capacidade antes de emitir um pedido de compra.
Sempre exija um protocolo de Teste de Aceitação de Fábrica (FAT). Envie ao fornecedor um lote do seu material de produção real. Se você cortar aço grau P110 ou J55, faça com que cortem exatamente esse material durante o teste. Observe a máquina funcionando nos tempos de ciclo desejados. Traga seus próprios medidores de anel e plugue certificados para a instalação. Verifique a conformidade do thread de forma independente. Se o fornecedor recusar um corte de teste ao vivo, elimine-o da sua lista imediatamente.
Avalie rigorosamente a disponibilidade de serviços e peças. Os cronogramas de produção dos campos petrolíferos funcionam 24 horas por dia. O tempo de inatividade custa milhares de dólares por hora. Peça ao fornecedor para fornecer seu Acordo de Nível de Serviço (SLA) documentado para resolução de tempo de inatividade. Investigue onde eles armazenam suas peças de reposição. Se um componente proprietário da caixa de engrenagens ou uma placa do sistema de controle falhar, você precisará de peças de reposição enviadas durante a noite, e não através do oceano durante três semanas.
Formule uma lista de verificação padronizada de Solicitação de Cotação (RFQ). Use esta lista de verificação para impor licitações uniformes entre fornecedores. Priorize os seguintes elementos:
É necessária a folga exata do furo do fuso.
Tipos específicos de mandril (dianteiro e traseiro).
Estrutura de cama desejada (plana vs. inclinada).
Macros de software API incluídas e módulos de programação conversacional.
Classificações de pressão do líquido refrigerante e especificações do transportador de cavacos.
Especificar um torno de rosqueamento para serviço pesado requer equilibrar a realidade orçamentária imediata com a rigidez de longo prazo, o potencial de automação e a conformidade rigorosa com a API. Você deve olhar além dos centros de torneamento padrão para alcançar o sucesso sustentável no setor OCTG. Os riscos continuam a ser demasiado elevados para soluções improvisadas ou maquinaria inadequada.
Aconselhamos você a priorizar fundações de ferro pesadas, folga adequada do furo do fuso e sistemas confiáveis de mandril duplo. Esses fundamentos estruturais são muito mais importantes do que recursos superficiais de software ou pequenas atualizações cosméticas. A rigidez sempre determina a qualidade do fio. A evacuação adequada dos cavacos determina o fluxo de produção contínuo.
Tome medidas proativas hoje. Baixe uma lista de verificação de aquisição padronizada para alinhar suas equipes de engenharia e compras. Solicite uma consulta de capacidade de fabricantes de máquinas-ferramenta de renome. Envie seus desenhos de peças mais difíceis aos fornecedores para uma análise abrangente do tempo de ciclo. A preparação rigorosa garante o sucesso do lançamento do equipamento.
R: Os tornos petrolíferos apresentam fusos ocos excepcionalmente grandes. Eles incluem mandris duplos localizados na parte frontal e traseira do cabeçote. Este projeto permite que longos comprimentos de tubo passem inteiramente pela máquina. Ele fornece extrema rigidez, enquanto tornos padrão forçam tubos longos a ficarem perigosamente pendurados em um único mandril frontal.
R: Sim. Camas inclinadas oferecem excelente rigidez estrutural. A arquitetura inclinada direciona forças de corte pesadas diretamente para a base. Eles fornecem evacuação de cavacos superior. Isso os torna altamente eficientes para rosqueamento de tubos de óleo pesados, desde que você dimensione a máquina corretamente para os pesos específicos dos tubos.
R: Embora controles padrão como FANUC ou Siemens possam lidar com threads de API, programá-los manualmente é complexo. Tornos de tubos dedicados geralmente apresentam variáveis macro especializadas e software de conversação. Essas ferramentas são projetadas especificamente para rosqueamento cônico e de passo variável. Eles reduzem drasticamente o tempo de configuração e os erros do operador.
R: Use mandris hidráulicos programáveis ou pneumáticos proporcionais. Esses sistemas permitem que os operadores regulem a pressão de aperto com precisão. Combine esses mandris avançados com mandíbulas largas e envolventes. A área de superfície mais ampla distribui a força de preensão uniformemente, evitando que a tubulação seja esmagada ou deformada durante cortes pesados.
