Introdução do produto

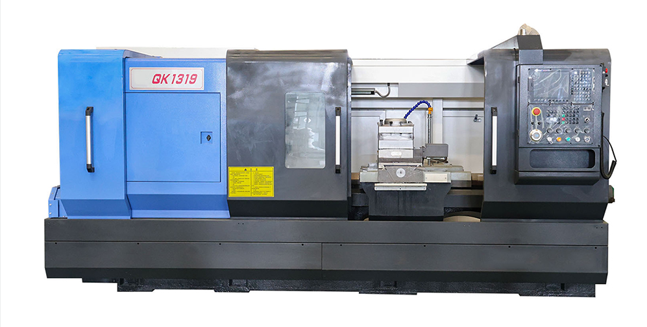

O Torno CNC para rosqueamento de tubos QK1313 e QK1319 são tornos especializados projetados para operações de rosqueamento em vários tubos. Eles são comumente usados nas indústrias de petróleo, química, conservação de água e construção. Esses tornos podem manusear tubos com diferentes diâmetros e comprimentos, fornecendo soluções de rosqueamento precisas e eficientes. O QK1313 é adequado para tubos menores, enquanto o QK1319 foi projetado para tubos maiores, atendendo às necessidades de diferentes cenários de processamento de tubos.
Vantagens do produto
Esses tornos apresentam um painel de controle simplificado e fácil de navegar que permite aos operadores compreender rapidamente todos os procedimentos operacionais. O sistema de alimentação automática integrado reduz a carga de trabalho manual e aumenta significativamente a eficiência geral da produção.
Parâmetros Técnicos
ESPECIFICAÇÃO |
UNIDADE |
QK1313 | QK1319 | QK1322 | |||
Manua l |
Manual |
HID |
Manual |
Manual |
|||
Capacidade |
Balançar sobre a cama |
milímetros |
630/800 |
630/800 |
630/800 |
||
Balançar sobre o slide cruzado |
milímetros |
340/520 |
340/520 |
340/520 |
|||
Distância entre centros |
milímetros |
1000-6000 |
1000-6000 |
1000-6000 |
|||
Gama de rosqueamento de tubos |
milímetros |
30-126 |
50-193 |
50-220 |
|||
Largura da guia |
milímetros |
550 |
550 |
550 |
|||
Máx. capacidade de carga |
T |
3 |
3 |
3 |
|||
Fuso |
Furo do fuso |
milímetros |
130 |
206 |
225 |
||
Etapas de velocidade do fuso |
- |
F.3 etapas |
NF.4 passos|/HYD.4 passos |
F.4passos |
HYD.4passos |
||
Faixa de velocidade do fuso |
rpm |
30-800 |
20-500 |
20-500 |
|||
Mandril |
milímetros |
φ400 manual de 3 mandíbulas |
φ500 manual de 3 mandíbulas |
Manual da mandíbula φ5003 |
|||
Torre |
Poste de torre/ferramenta |
Torre NC 4 posições |
Torre NC 4 posições |
Posição da torre 4 NC |
|||
Tamanho da haste da ferramenta |
milímetros |
32×32 |
32×32 |
32×32 |
|||
Alimentar |
Curso do eixo X |
milímetros |
340/420 |
340/420 |
340/420 |
||
Curso do eixo Z |
milímetros |
1000-6000 |
000-6000 |
1000-6000 |
|||
Avanço rápido do eixo X |
mm/min |
4000 |
4000 |
4000 |
|||
Avanço rápido do eixo Z |
mm/min |
6000 |
6000 |
6000 |
|||

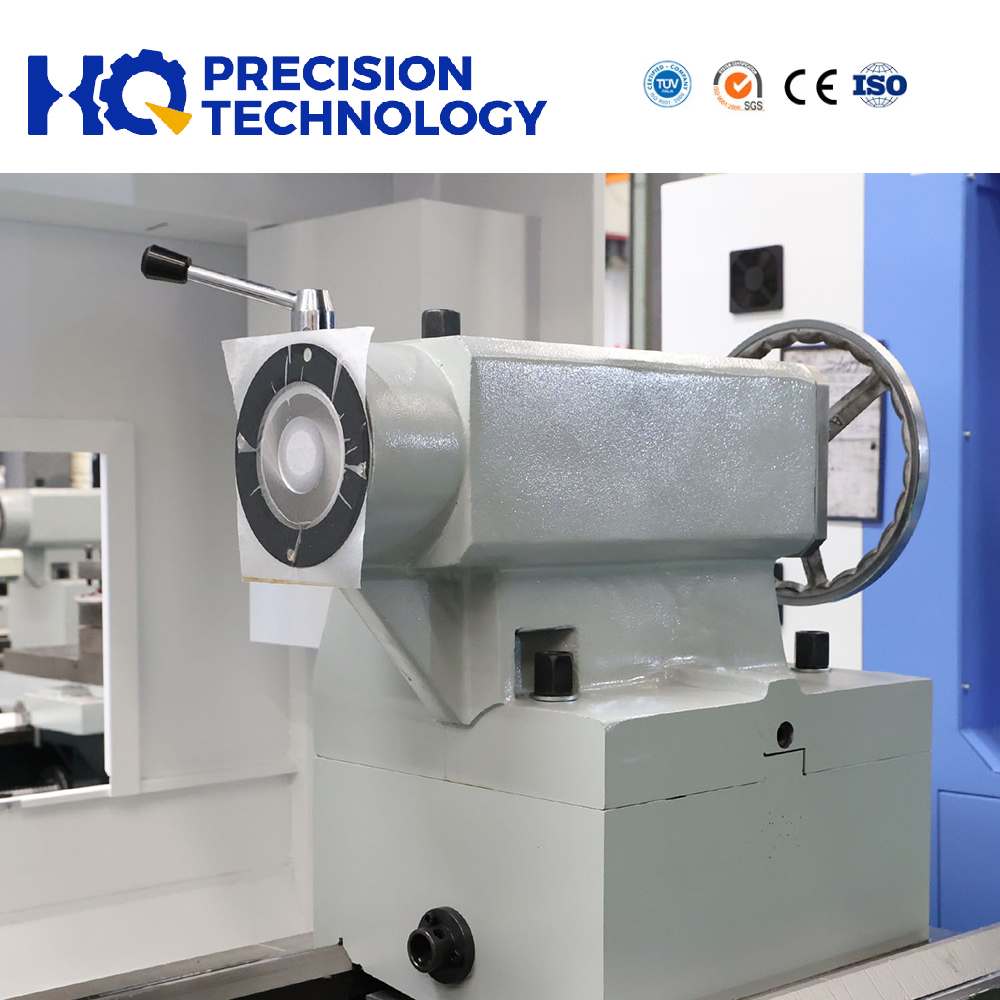

Contraponto |
Diâmetro da pena do cabeçote móvel |
milímetros |
φ100 |
φ100 |
φ100 |
||
Cone da pena do cabeçote móvel |
MT6 |
MT6 |
MT6 |
||||
Viagem de pena de tailstock |
milímetros |
250 |
250 |
250 |
|||
Motor |
Motor do fuso principal |
kW |
11 |
11 |
11 |
||
Motor da bomba de refrigerante |
kW |
0.25 |
0.25 |
0.25 |
|||
Dimensão |
Largura x Altura |
TIT |
1800×1850 |
880×1850 |
1880×1850 |
||
Comprimento |
milímetros |
3000/8300 |
3000/8300 |
3000/8300 |
|||
Peso |
Peso líquido |
T |
4-8 |
4,6-8,6 |
4,7-87 |
||
Observação: o comprimento da base da máquina pode ser personalizado de acordo com a demanda real de trabalho, a máquina nesta página pode escolher o centro de giro da estrutura de acionamento direto do servo motor com eixo C |
|||||||
Recursos do produto
Esses tornos são equipados com um mecanismo de rosqueamento especializado que pode processar vários tipos de roscas, como roscas métricas, roscas em polegadas e roscas cônicas. A precisão do rosqueamento é alta, garantindo um encaixe perfeito entre os tubos.

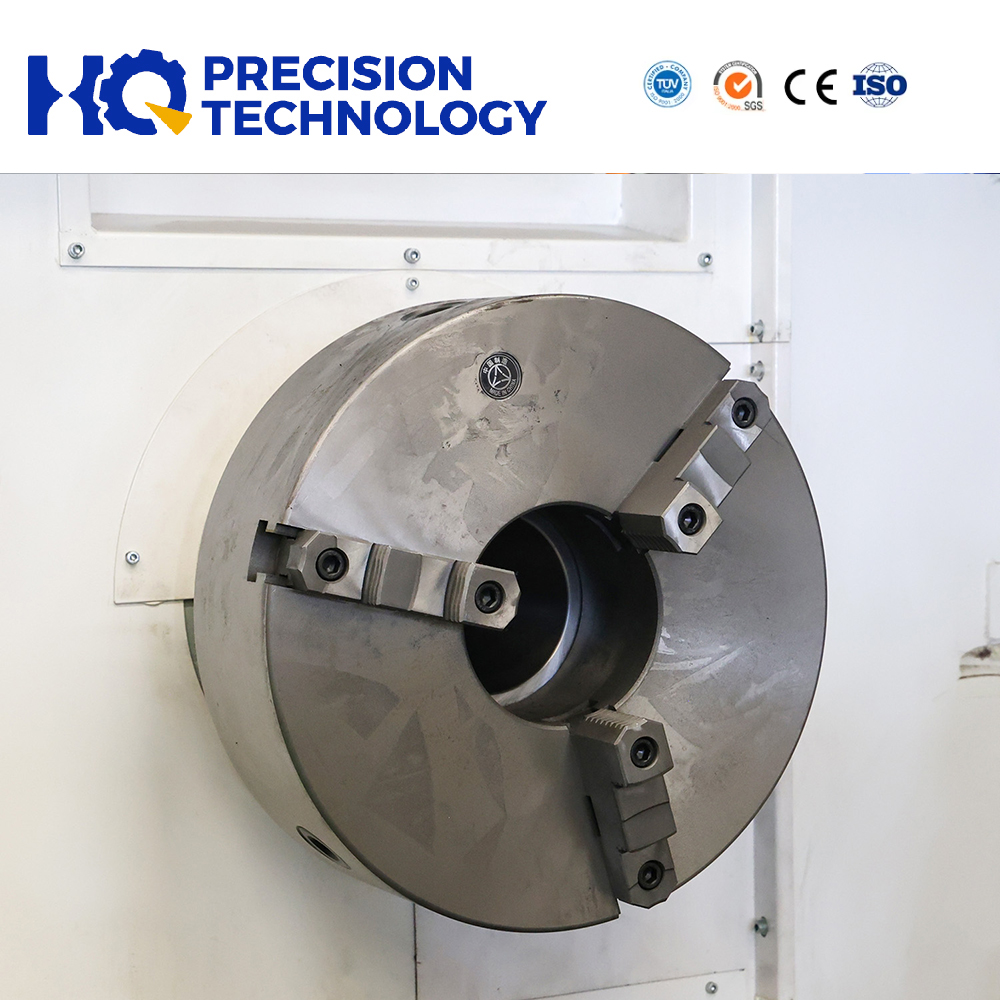

O mandril do QK1313 e QK1319 pode ser ajustado de acordo com o diâmetro do tubo, garantindo fixação firme da peça. Isto reduz a vibração durante a usinagem e melhora a qualidade do rosqueamento.
O sistema de alimentação automática do torno pode realizar operações de rosqueamento contínuo, reduzindo a intervenção manual e melhorando a eficiência da produção. A velocidade de alimentação pode ser ajustada de acordo com os requisitos de processamento.
Vantagem da empresa
Com 74 anos de experiência na fabricação de máquinas-ferramenta, a HQ se destaca como líder confiável da indústria global, apoiada por sólido conhecimento técnico, inovação contínua e serviço centrado no cliente. Nossos principais pontos fortes nos tornam o principal fornecedor para fabricantes em todo o mundo:
74 anos de herança industrial
Décadas de pesquisa e desenvolvimento de máquinas-ferramenta e experiência em produção refinaram nossa habilidade madura. Nossos tornos apresentam qualidade consistente e desempenho estável, validados pelo uso industrial de longo prazo.
Portfólio completo de produtos
Fornecemos 8 séries principais de tornos: tornos para roscas de tubos, tornos horizontais para serviços pesados, tornos CNC de função completa, centros de torneamento, centros compostos de torno-fresamento, centros de usinagem verticais e de pórtico. Nossos tornos para rosqueamento de tubos cobrem a mais ampla gama de modelos e especificações máximas no mercado interno.
Força avançada de P&D
Nossa equipe profissional de engenharia integra IA, gêmeos digitais e tecnologias automatizadas no desenvolvimento de produtos para manter nossos equipamentos alinhados às demandas de fabricação de ponta.

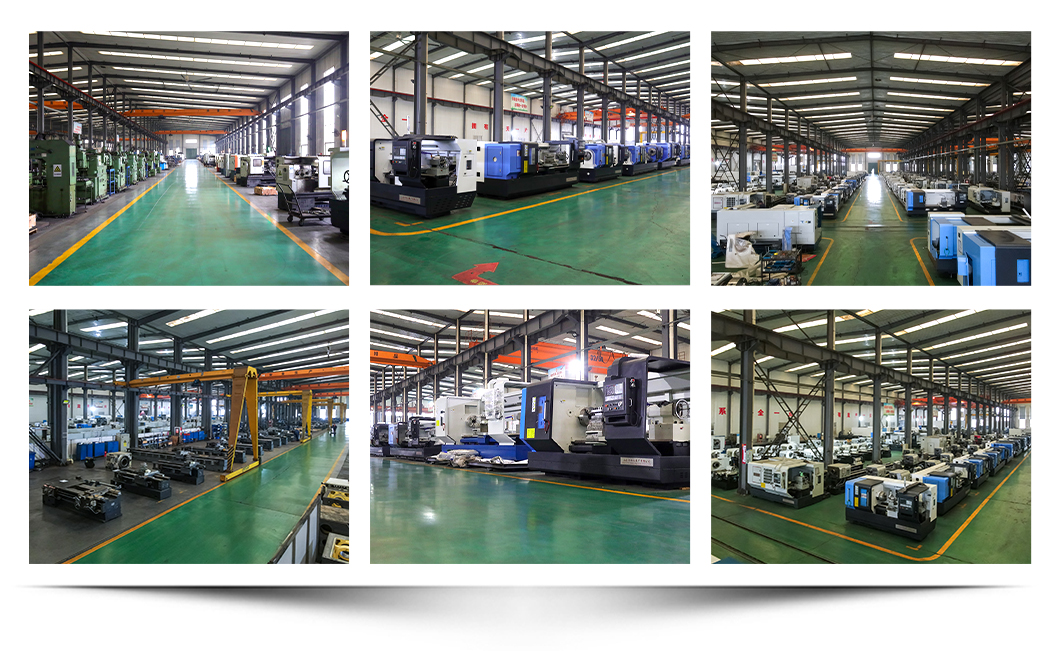

Fundição interna para rigidez superior
Operamos nossa própria oficina de fundição. As bases das máquinas usam ferro fundido cinzento HT300 e os cabeçotes adotam ferro fundido HT250, ambos superando os benchmarks do setor. A robusta estrutura de fundição aumenta a rigidez, a capacidade de carga, a estabilidade de usinagem, a precisão e a vida útil do equipamento.
Qualidade rigorosa e longa vida útil
Todas as máquinas passam por inspeções completas, desde as matérias-primas até os testes finalizados. Matérias-primas premium e peças de precisão garantem baixa manutenção, operação estável e menos tempo de inatividade da produção.
Soluções de máquinas personalizadas
Personalizamos tornos para atender às demandas de produção exclusivas dos clientes, aos padrões da indústria e ao orçamento, atendendo PMEs e grandes grupos multinacionais em todos os setores.
Suporte pós-venda global completo
Nossa rede mundial de serviços oferece instalação no local, treinamento técnico, manutenção e fornecimento de peças de reposição, oferecendo suporte rápido para evitar paradas de produção dispendiosas e proteger seu investimento em equipamentos.
Preparação e contribuição do programa
Participamos regularmente nas principais feiras internacionais de máquinas-ferramenta, onde você pode discutir detalhes do produto conosco pessoalmente. Também apresentamos nossos mais recentes produtos nessas exposições.
Você poderá acompanhar nosso site oficial continuamente, onde todas as informações de participação na exposição serão divulgadas com antecedência. Esperamos você nos shows.
Perguntas frequentes
P: Qual é o MOQ?
R: Apenas um conjunto.
P: Podemos visitar sua fábrica antes do pedido?
R: Claro. Todos os novos e velhos amigos são bem-vindos para nos visitar em nossa fábrica. Além disso, podemos buscá-lo na estação ou no aeroporto, se necessário.
P: Você tem engenheiros profissionais?
R: Sim, temos engenheiros e designers profissionais. Podemos fornecer serviços OEM.
P: Você pode fornecer máquinas personalizadas?
R: Sim, podemos projetar e fabricar de acordo com suas necessidades específicas.
