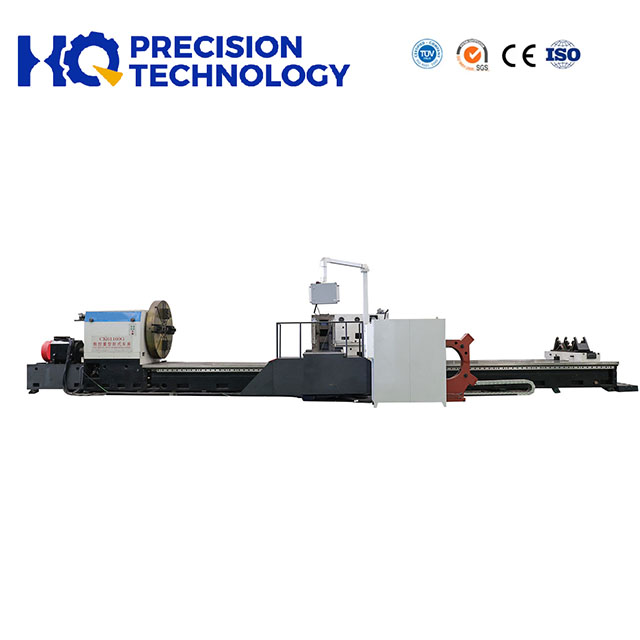

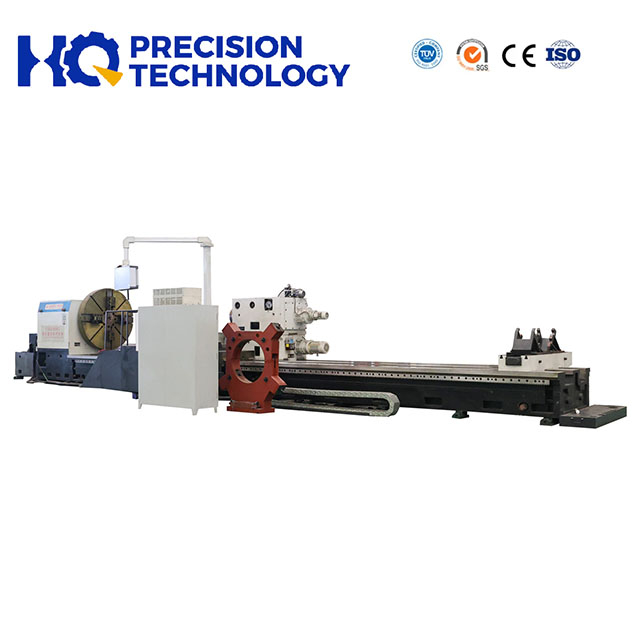

CK61160C、G、G/I，CK61200C、G、G/I，CK61250C、G、G/I
QG
| Quantidade: | |
|---|---|

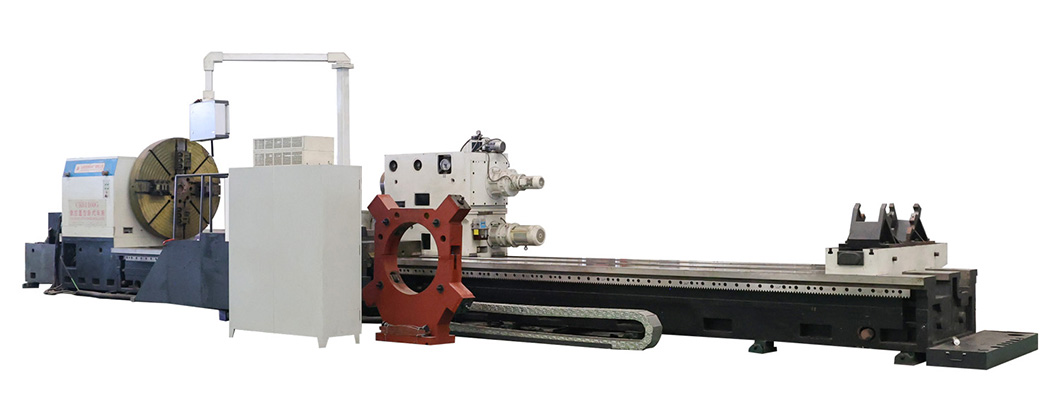

Introdução do produto
Desenvolvido com base em nossas décadas de experiência em fabricação e tecnologias globais de ponta, esta série de tornos horizontais para serviços pesados adota métodos avançados de projeto e fabricação, incluindo modelagem 3D, simulação e análise de elementos finitos. Apresentando configurações modulares, a máquina-ferramenta mecatrônica integrada combina design mecânico de precisão, tecnologias elétricas, hidráulicas e de controle automático para processamento de alta precisão em múltiplas categorias.
Vantagem do produto
CARACTERÍSTICAS
A máquina-ferramenta tem muitas vantagens, como alta rigidez estática e dinâmica, , longa vida útil, , alta eficiência, e confiáveis funções seguras , , fácil operação e aparência bonita.

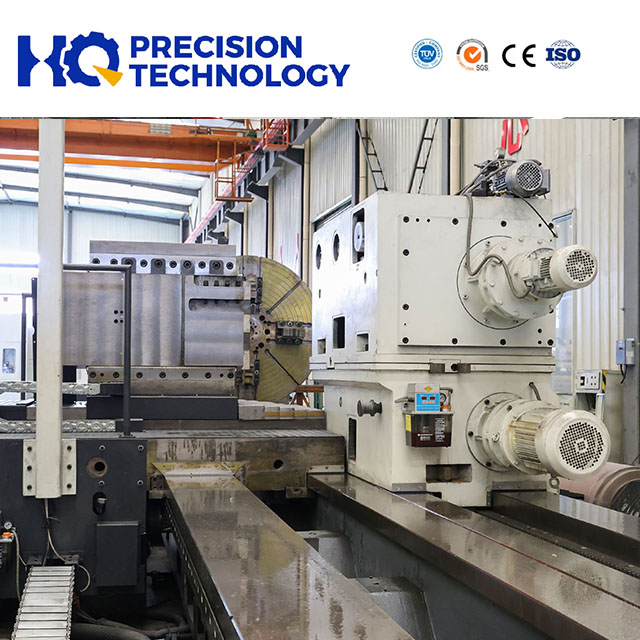

● O fuso da caixa do fuso é uma estrutura de eixo passante, que adota suporte de rolamento de rolos cilíndricos de coluna dupla de alta precisão, com alta precisão e boa estabilidade.
●O acionamento principal é acionado por servo motor de eixo AC ou motor DC, com duas engrenagens hidráulicas, regulação de velocidade contínua na engrenagem, ampla faixa de regulação de velocidade e boa adaptabilidade.
●A guia da cama adota um trilho integral de três guias ou um trilho integral de quatro guias ,e adota o método de processamento de moagem fina. A superfície do trilho guia principal do corpo da cama é tratada por têmpera de média frequência , e o
a dureza pode chegar a HRC 52.
●O contraponto é uma estrutura de caixa integral, o mandril na luva adota rolamento de rolos cilíndricos curtos de duas carreiras com alta precisão e folga radial ajustável. O movimento da luva e do contraponto são ambos acionados por energia e equipados com um dispositivo de medição de força.
●A torre horizontal adota fuso de esfera, a longitudinal adota cremalheira de alta precisão e estrutura de abertura de haste de dente duplo, melhorando a precisão da transmissão da torre.

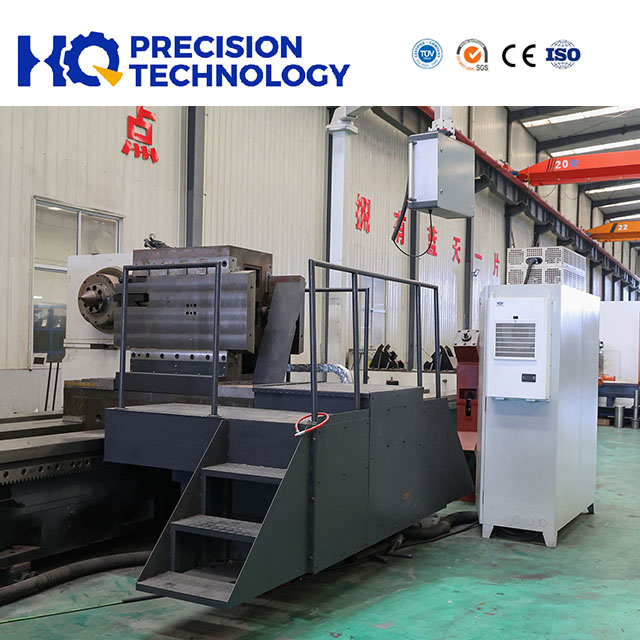

●A máquina está equipada com plataforma de caminhada e estação de botão suspenso para fácil operação.
●De acordo com os requisitos do usuário, podemos fornecer torres duplas, dispositivos de fresagem e mandrilamento, dispositivos de retificação, transportadores de cavacos, sistemas de resfriamento de ferramentas, etc.
Parâmetros Técnicos
ESPECIFICAÇÃO |
UNIDADE |
CK61160C、G 、G/I | CK61200C、G、G/I | CK61250C 、G、G/I |
Balanço máximo sobre a cama |
milímetros |
600 |
2000 |
2500 |
| Balanço máximo sobre deslizamento cruzado | milímetros |
1250 |
1600 |
2000 |
Máximo da PeçaComprimento |
milímetros |
4.000-20.000 |
||
Largura da guia da cama |
milímetros |
1615 |
1850 |
2050 |
Tipo de guia de cama |
Integral de três trilhos |
|||
Capacidade de carga da guia |
T |
32T, 40T, 50T |
||
Furo do fuso cônico |
- |
32T:1:4, φ100mm/ 40T、50T: 1:4, φ125mm |
||
do fuso de ponta Tipo |
1:30 Cabeça do fuso estendida |
|||
de velocidade do fuso Estágios |
de 2 velocidadesHidráulico |
|||
do fuso de velocidade Faixa |
rpm |
0,8-100 r/min |
||
Rolamento dianteiro do eixo |
milímetros |
32T:320/40T:400/50T:460 |
||
| Mandril independente de quatro mandíbulas K78 | milímetros |
1600 |
2000 |
2200 |
Tipo de porta-ferramentas |
Torre de quadro |
|||
Curso da ferramenta da torre |
350 |
|||
Eixo Xfeed Curso máximo |
milímetros |
500+350 |
700+350 |
930+350 |
Eixo Zfeed Maxstroke |
milímetros |
4.000-20.000 |
||
| Velocidade transversal rápida do eixo de alimentação X | mm/min |
4000 |
||
| Velocidade transversal rápida do eixo de alimentação Z | mm/min |
4000 |
||
de diâmetro da manga do cabeçote móvelMedidor |
milímetros |
32T:320/40T,50T:400 |
||
| Frontal Manga Tailstock Fita | 32T为1:4,φ100mm/40T、50T为1:4,φ125mm |
|||
do cabeçote móvel da manga Viagem |
milímetros |
300 |
||
| Motor de fuso | KW |
90 kW |
||
largura x altura |
milímetros |
3260×3200 |
3460×3200 |
3660×3200 |
Comprimento (L) |
milímetros |
9900-25900 |
||

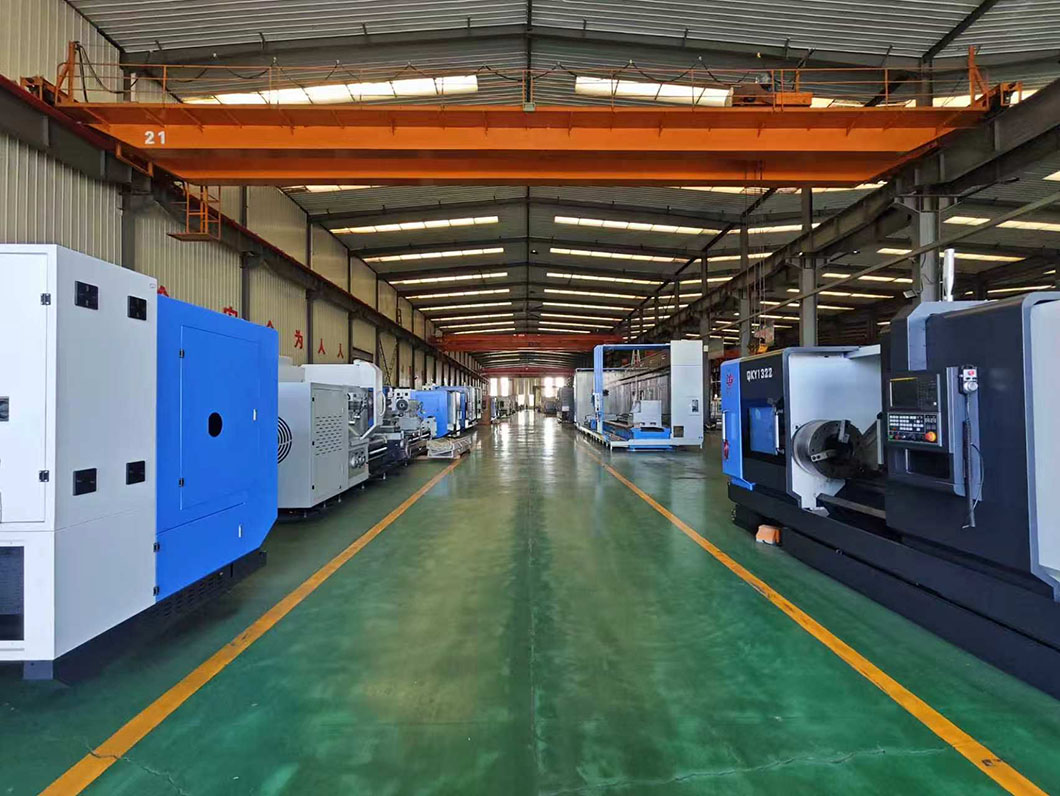

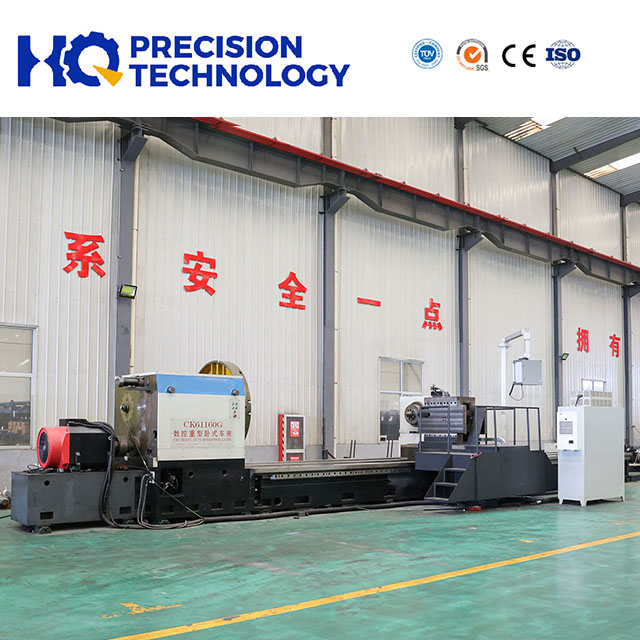

Oficina Cena Real
Como fabricante original com mais de 70 anos de experiência na produção de tornos, nossa fábrica ocupa uma área fabril de 20.000 metros quadrados. As auditorias de fábrica podem ser agendadas com antecedência. Você está convidado a visitar nossa oficina para testemunhar todo o processo de produção do torno no local.

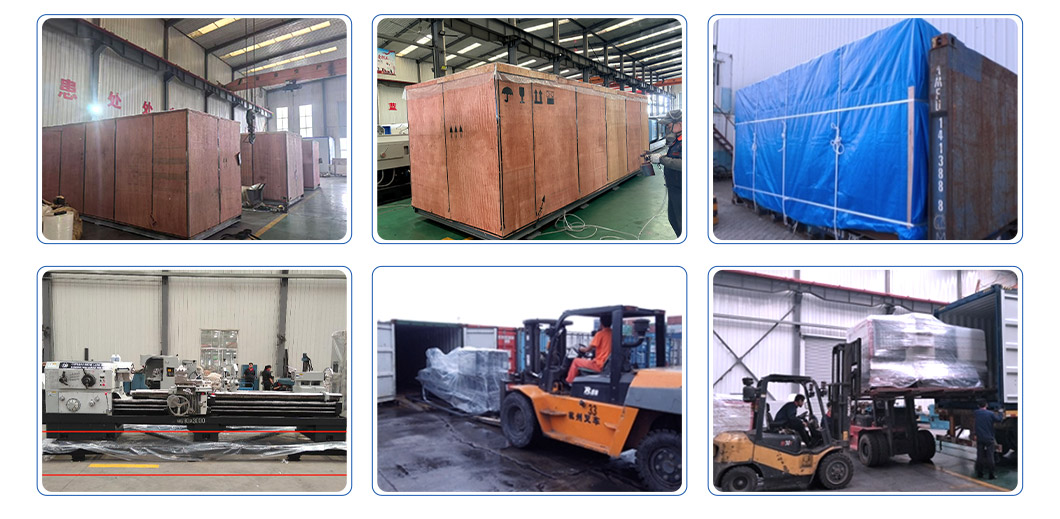

Embalagem e Transporte
Fornecemos três soluções de embalagem: embalagens não embaladas, montadas em paletes e caixas completas de madeira. Nossos produtos são enviados principalmente por frete marítimo e terrestre. Atendemos totalmente às solicitações personalizadas de cada cliente. Assim que um pedido for confirmado, nossa equipe de profissionais verificará minuciosamente e cumprirá integralmente todas as suas especificações personalizadas.
Perguntas frequentes
P: Como a fábrica garante a qualidade da produção das máquinas-ferramentas?
R: Nossa fábrica possui um rigoroso sistema de controle de qualidade.
P: Posso visitar o processo de produção da fábrica?
R: Claro, se sua viagem não for conveniente, também fornecemos inspeção de fábrica por vídeo.
P: A fábrica pode personalizar máquinas-ferramentas de acordo com minhas necessidades especiais?
R: Certamente. Podemos fornecer ODM e OEM.
P: Você é uma empresa comercial ou uma fábrica?
R: Somos uma empresa que integra indústria e comércio.
P: Quanto tempo dura o período de garantia pós-venda?
R: Forneceremos serviço pós-venda dentro de 12 meses após o comissionamento da máquina.
