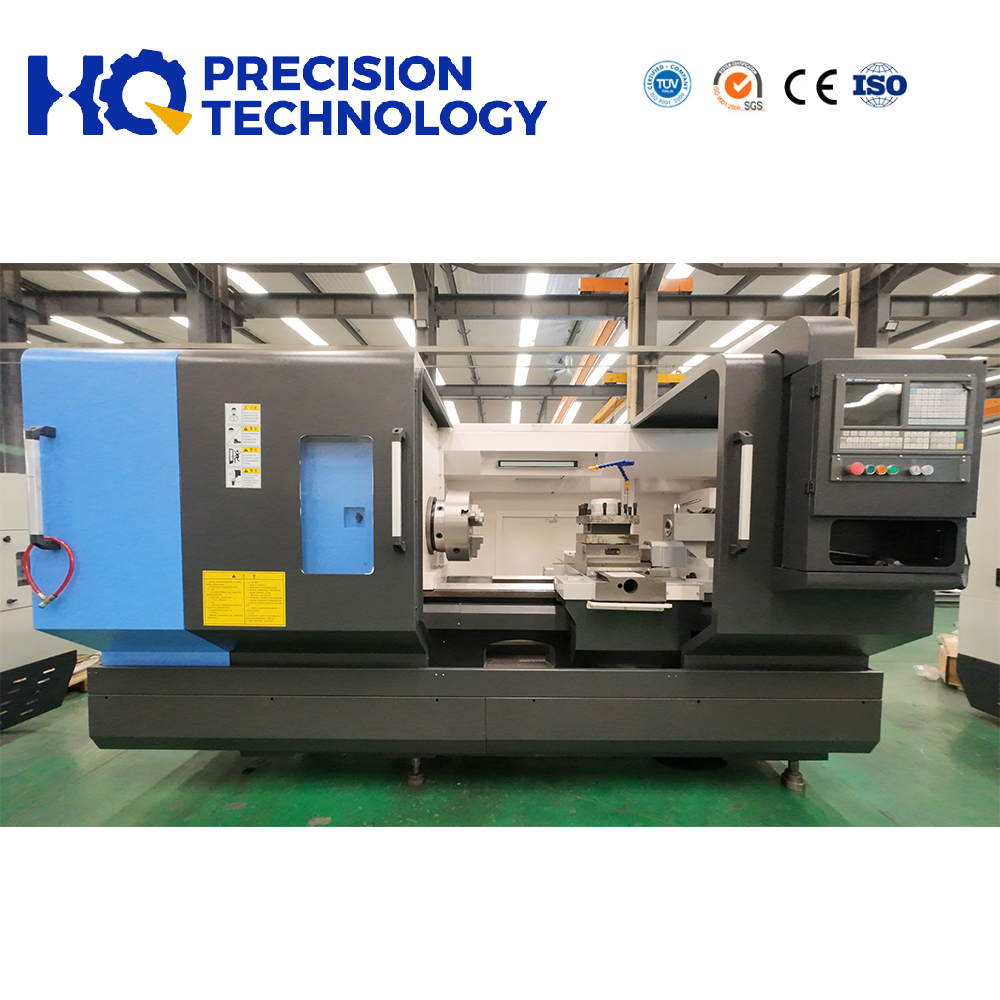

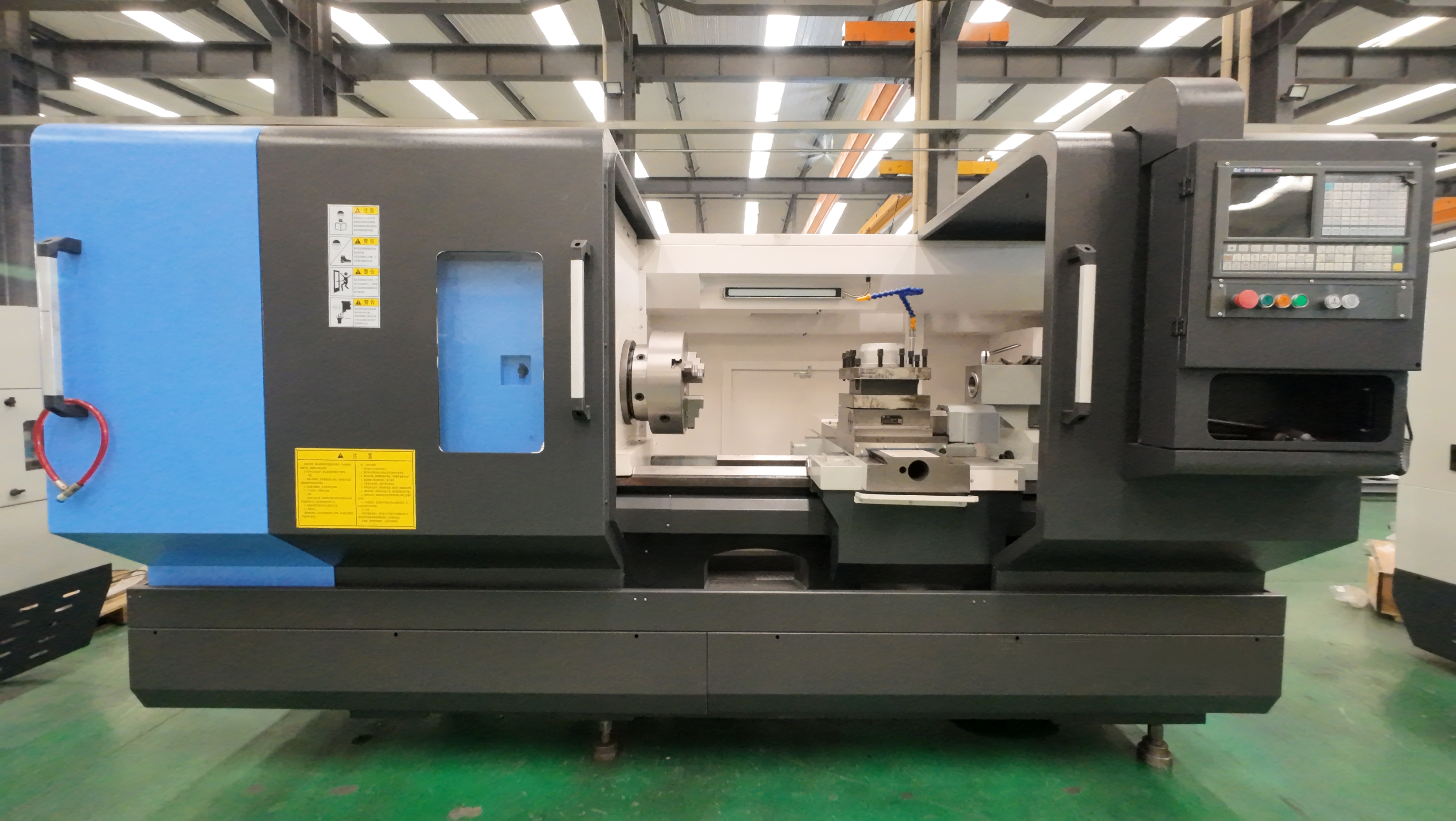

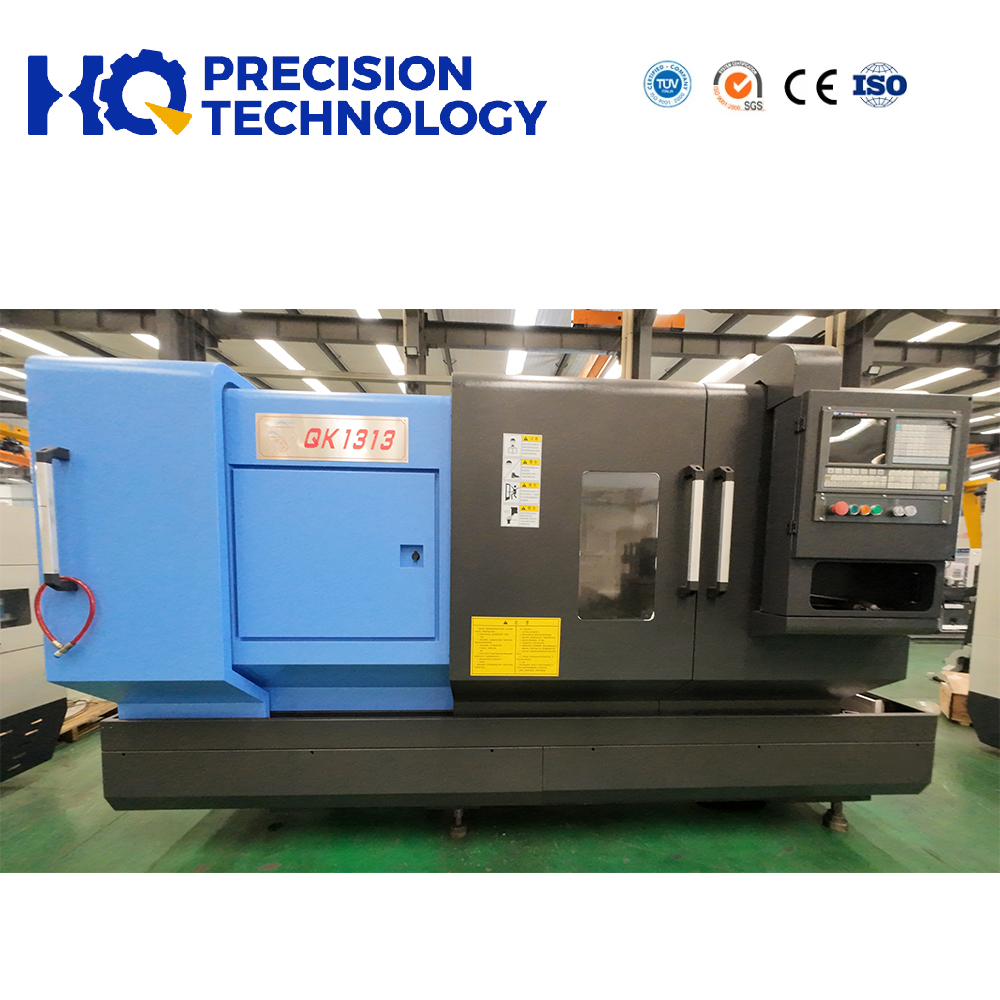

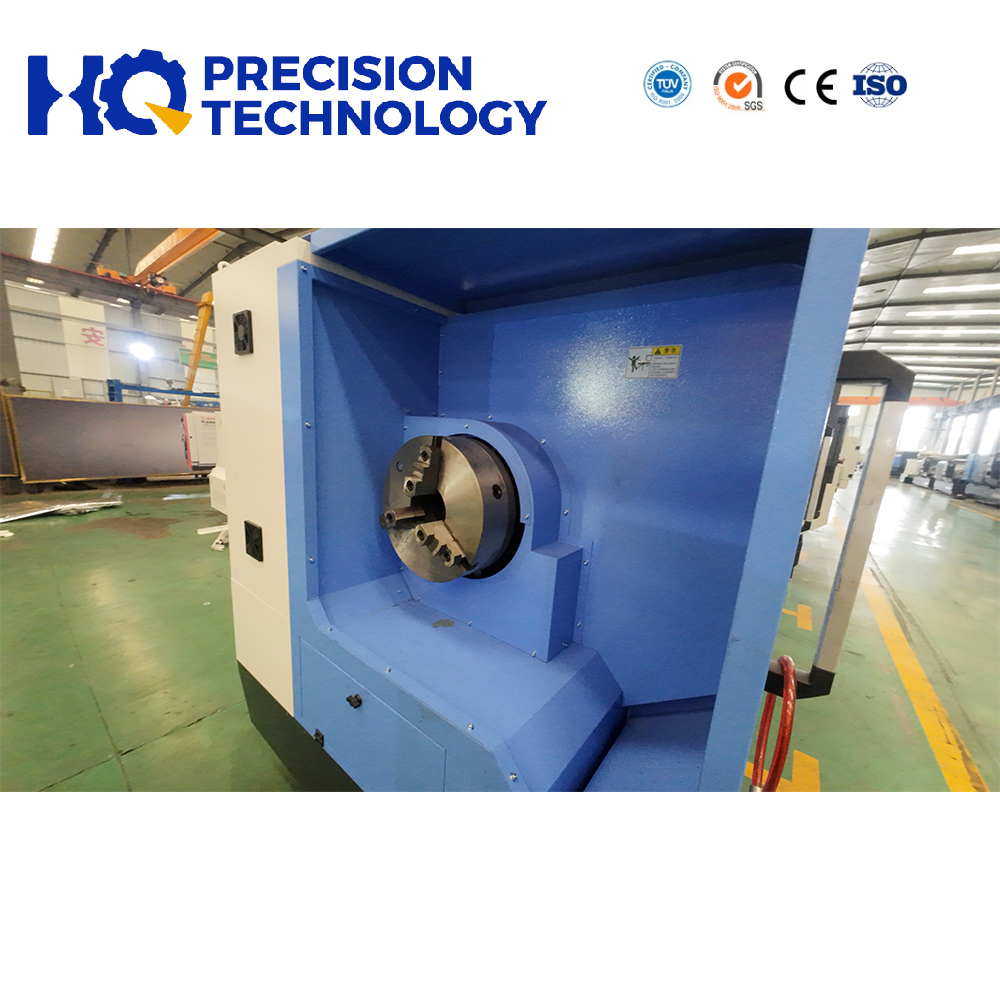

Токарный станок с ЧПУ 130 мм для нарезания резьбы по металлическим трубам

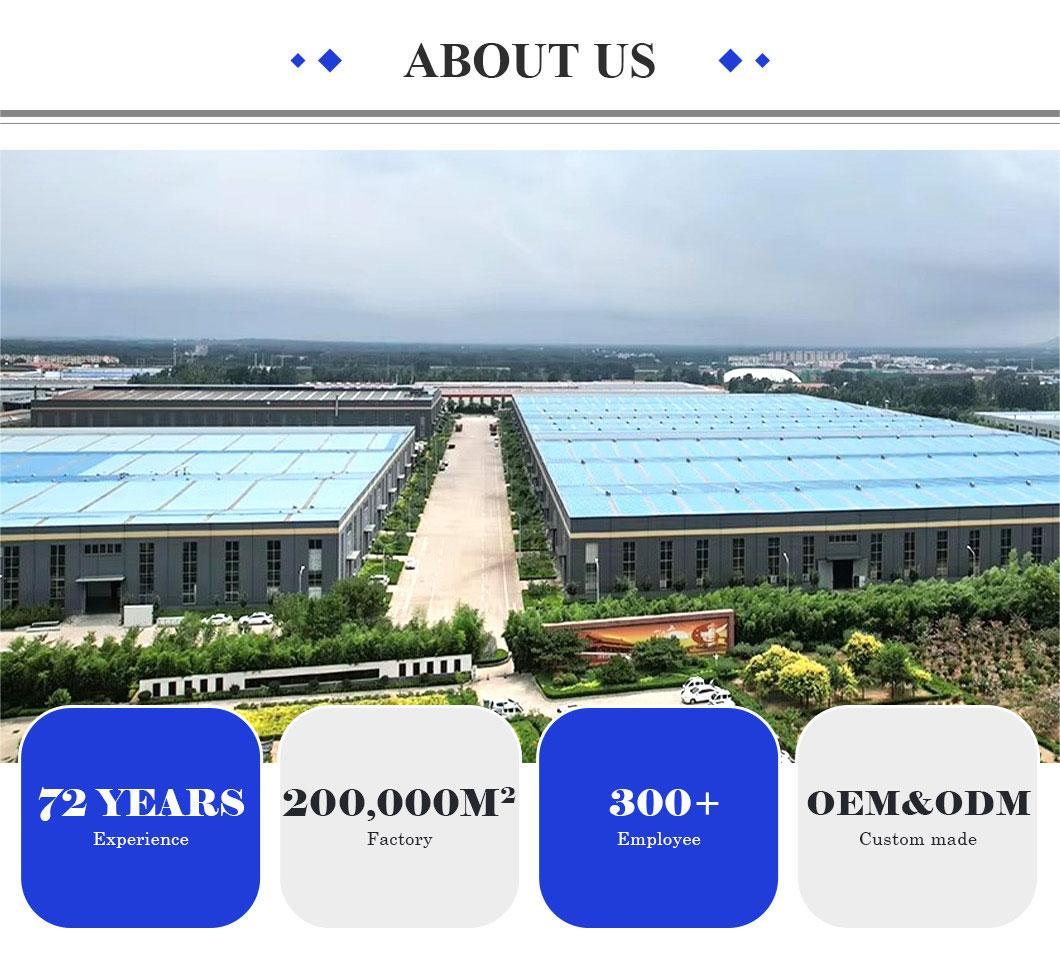

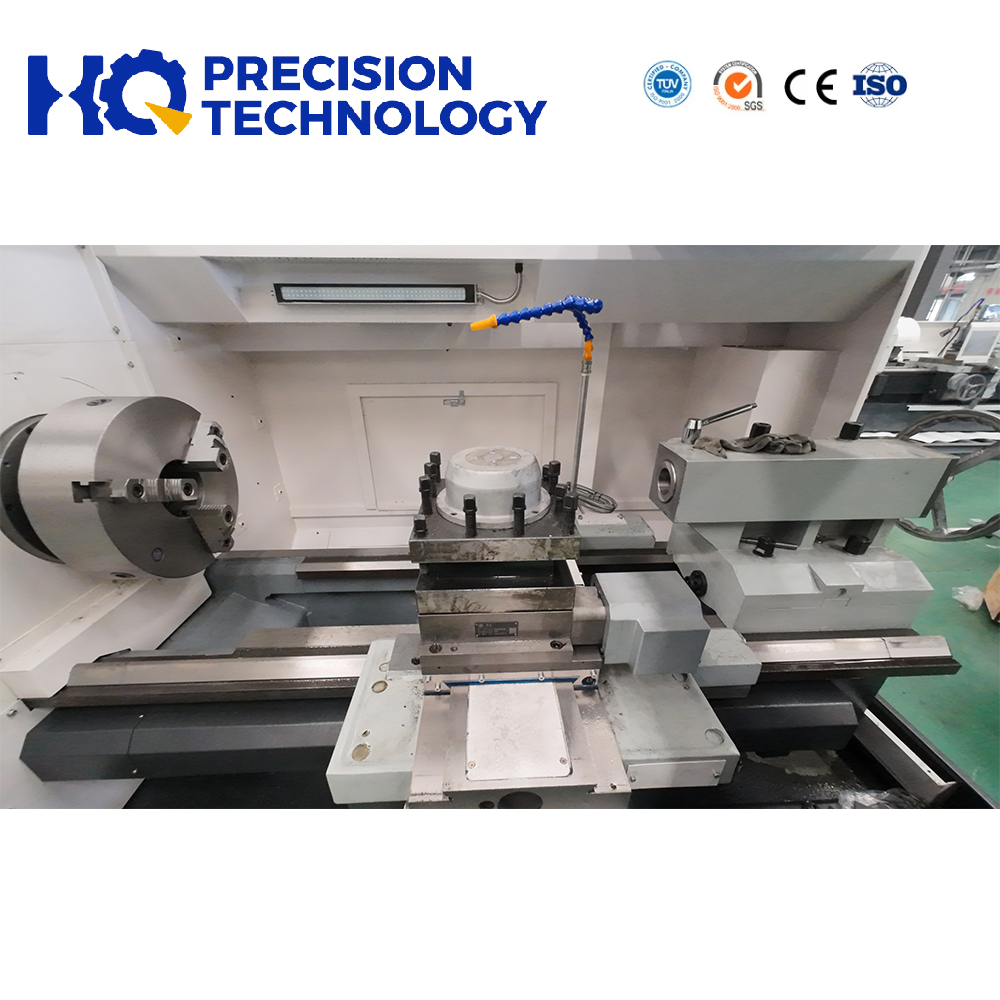

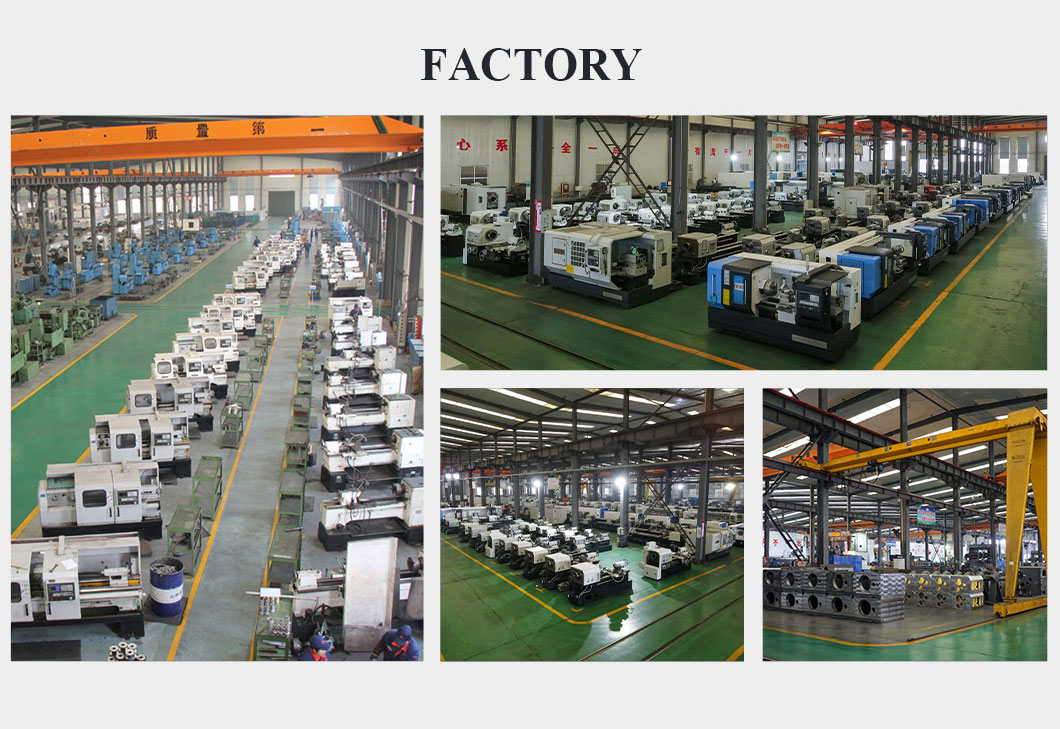

Токарно-винторезный станок с ЧПУ QK1313 предназначен для получистовой, чистовой, сверления и нарезания резьбы на деталях валов и дисков, а также обладает специальными возможностями для изготовления трубной резьбы. В станке используется двухосная двухрычажная система ЧПУ для обработки сложных форм. Этот токарный станок входит в серию QK, в которую также входят модели QK1319 и QK1322, и предназначен для нарезания резьбы на трубах диаметром от 30 до 220 мм в зависимости от конкретной модели. Серия QK, изготовленная компанией Shandong HQ Precision Technology Co., Ltd., основанной в 1952 году и бывшей официальным поставщиком токарных станков для трубной резьбы для Министерства национальной машиностроительной промышленности, является результатом многолетней специализации в производстве токарных станков для нарезки трубной резьбы. Предприятие имеет сертификат ISO9001 и обслуживает более 500 производственных и прецизионных испытательных устройств.

Основные возможности токарно-винторезного станка QK1313

Возможности обработки потоков

Токарный станок поддерживает нарезание прямой метрической и дюймовой резьбы, а также изготовление конической резьбы как для наружных, так и для внутренних применений. Диапазон нарезания трубной резьбы модели QK1313 составляет 30–126 мм, модель QK1319 — 50–193 мм, а модель QK1322 — 50–220 мм. Этот диапазон охватывает распространенные размеры труб, используемых в нефтегазовых, водопроводных и гидравлических системах.

Токарные операции

Станок выполняет прямолинейную, наклонную и дуговую токарную обработку, включая формирование цилиндрических, конических и сферических поверхностей. Применимые типы заготовок включают диски, втулки, валы и другие прецизионные компоненты, требующие как точения, так и нарезания резьбы за один установ.

Сверление и нарезание резьбы

Токарный станок позволяет выполнять операции обработки осевых отверстий и нарезания резьбы, что расширяет возможности его применения при обработке деталей, требующих как внешней, так и внутренней обработки. Эта возможность снижает необходимость выполнения вторичных операций на отдельных машинах.

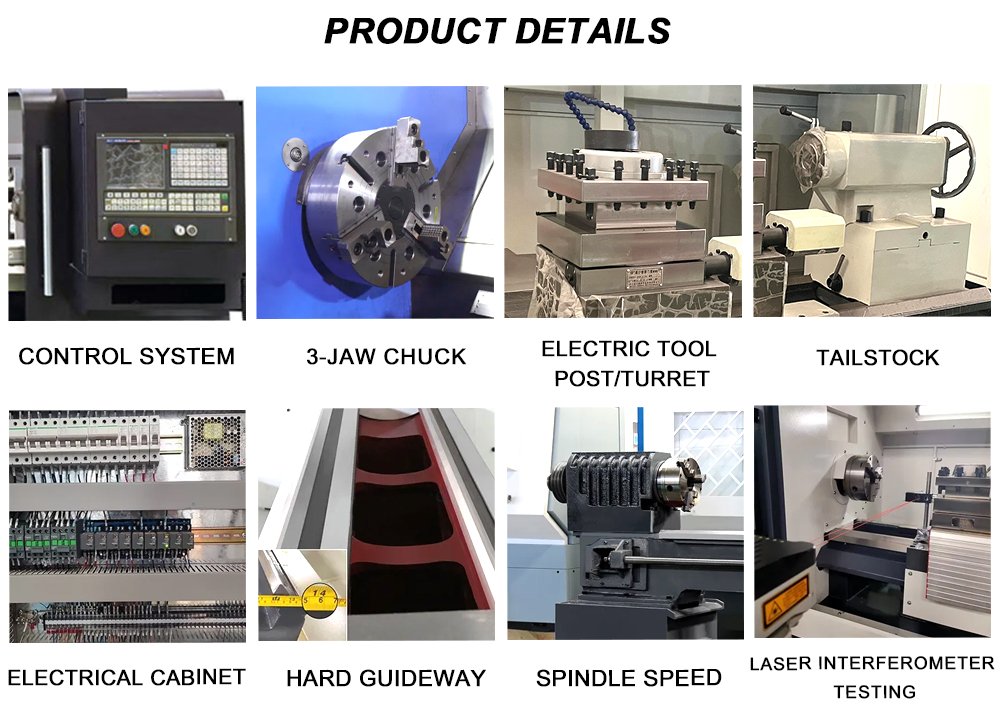

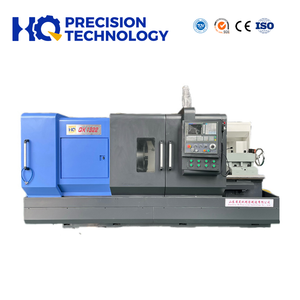

Конструктивное проектирование трубонарезных станков серии QK

Конструкция плоской кровати

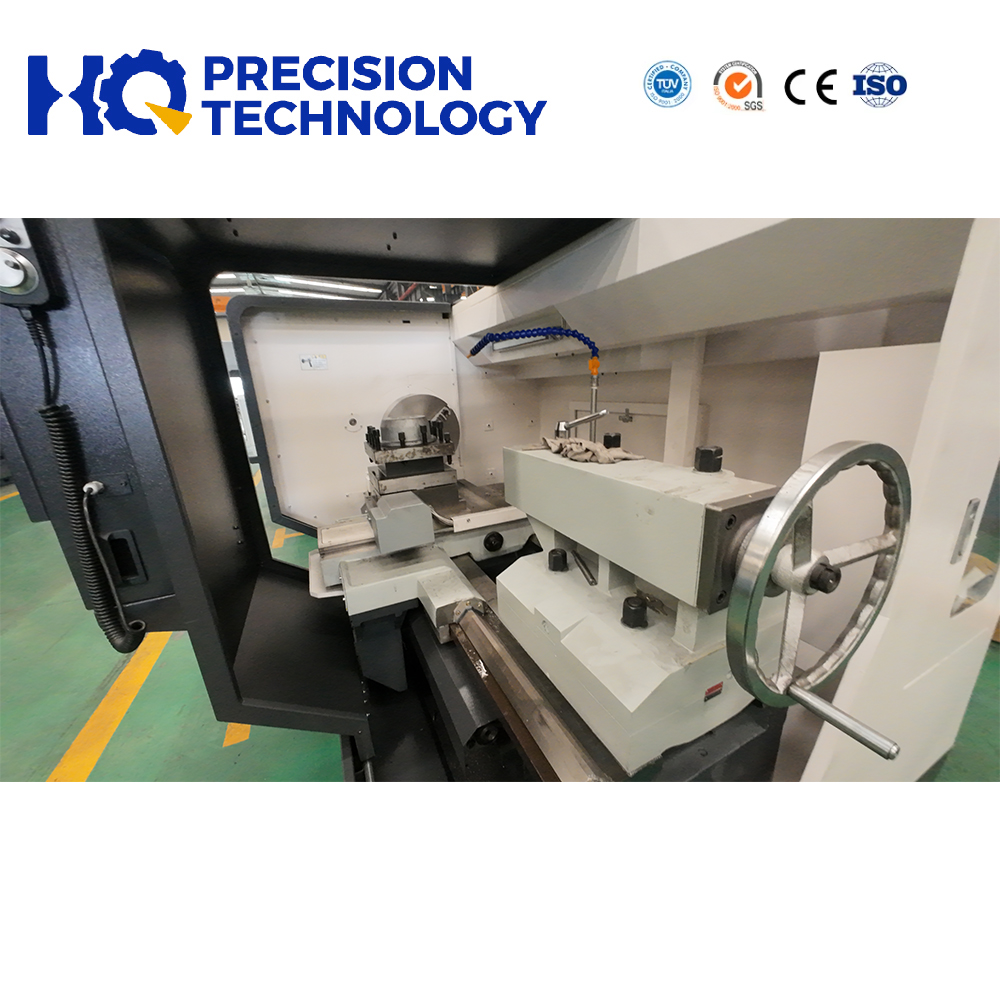

QK1313 имеет цельную конструкцию с плоской станиной, обеспечивающую удобную работу, плавное удаление стружки и эффективную загрузку и выгрузку заготовок. Плоская платформа обеспечивает устойчивость при нарезании резьбы на трубах, когда длинные детали требуют постоянной поддержки по всей длине. Ширина направляющих во всех моделях серии QK составляет 550 мм.

Система направляющих

Направляющие рельсы подвергаются закалке средней частоты для повышения твердости поверхности и продления срока службы. Процесс закалки повышает износостойкость, что особенно важно при нарезании резьбы на трубах, при которой образуется длинная сплошная стружка. Максимальная грузоподъемность всех моделей составляет 3 тонны.

Система передачи

Ось X и ось Z используют передачу с прямым подключением, что способствует стабильности и динамической точности во время циклов резания. Скорость ускоренного хода по оси X составляет 4000 мм/мин, а по оси Z — 6000 мм/мин. Конфигурация с прямым приводом уменьшает люфт и улучшает повторяемость позиционирования.

Держатель инструмента

В стандартную комплектацию входит четырехпозиционный держатель электрического инструмента, обеспечивающий возможность быстрой смены инструмента и поддержку нескольких типов принадлежностей. Размер хвостовика инструмента во всех моделях составляет 32×32 мм. В соответствии с требованиями заказчика доступны индивидуальные конфигурации держателей инструментов.

Система управления ЧПУ для трубонарезных станков

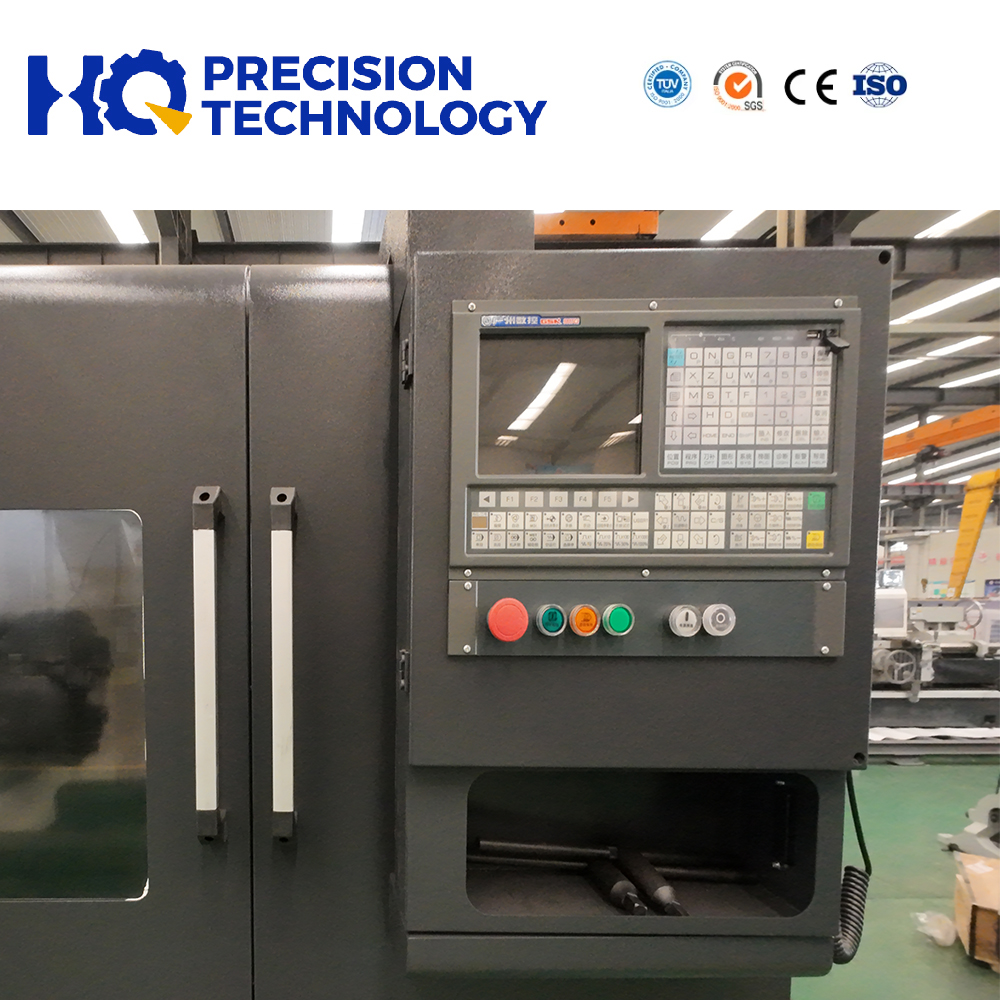

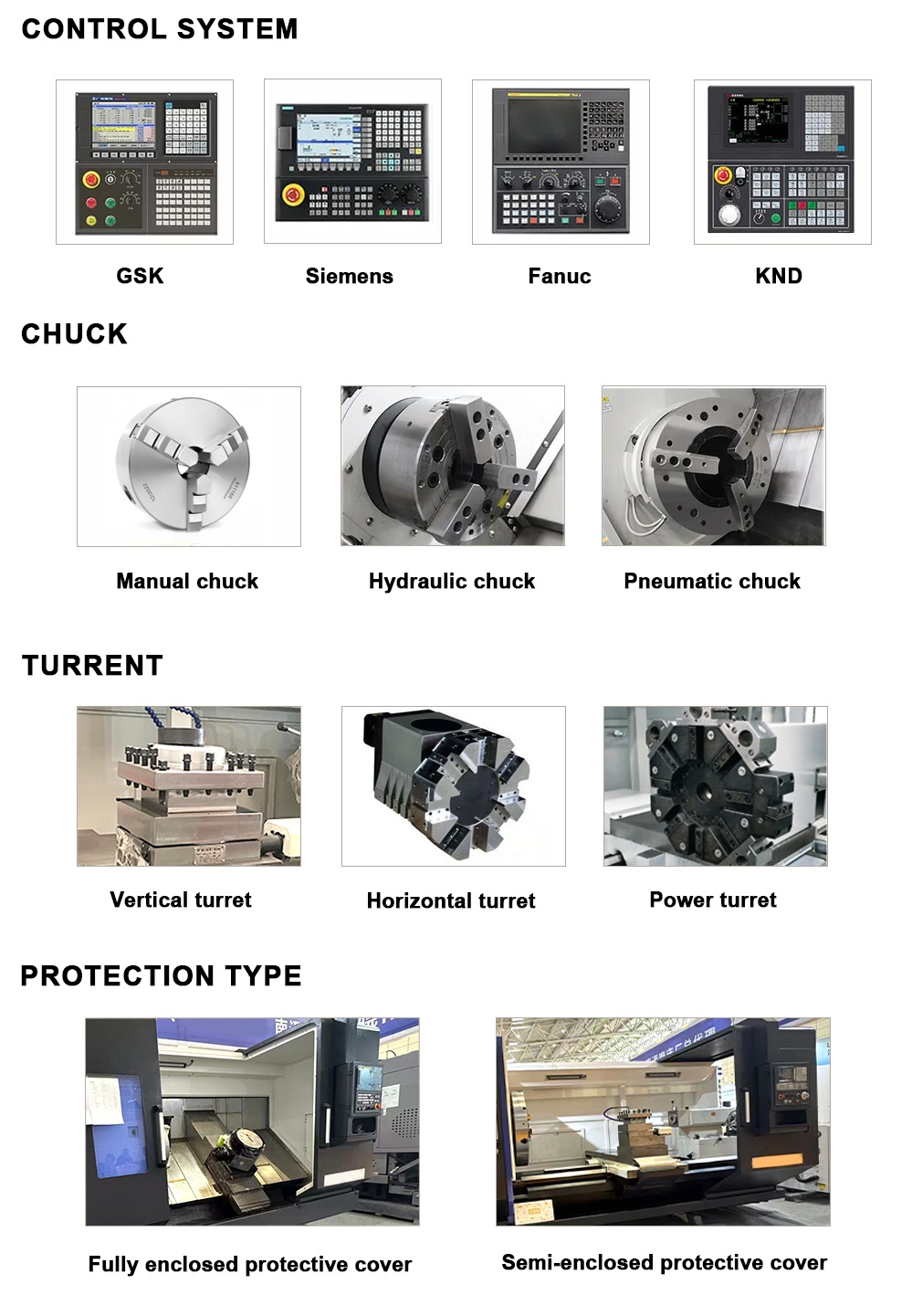

В токарном станке используется цифровой привод переменного тока с полузамкнутым контуром управления. Расширенные функции включают компенсацию шага, резку с постоянной линейной скоростью, программирование с фиксированным циклом, прямое программирование по размерам чертежа и связь с ЧПУ. Доступные бренды систем управления включают GSK, Fanuc, KND и Siemens, что позволяет корпоративным клиентам выбирать систему, соответствующую их эксплуатационным предпочтениям и обучению операторов.

Технические параметры токарных станков для нарезки труб QK1313 / QK1319 / QK1322

Примечание. Длина станины машины может быть изменена в соответствии с реальными потребностями в работе. Машины на этой странице могут быть сконфигурированы с серводвигателем с прямым приводом и токарным центром с осью C.

Промышленное применение токарных станков с ЧПУ для нарезки трубной резьбы

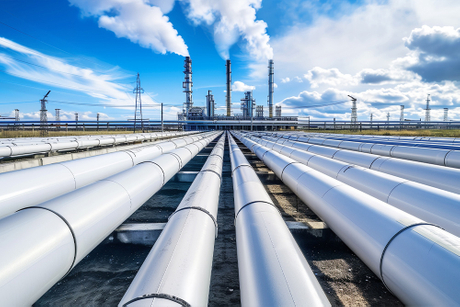

Труборезные станки с ЧПУ серии QK предназначены для коммерческих пользователей в нефтегазовом секторе, трубопроводном строительстве, производстве гидравлических компонентов и общей металлообрабатывающей промышленности. Эти машины производят резьбовые соединения труб, детали муфт и цилиндрические детали, требующие как внешнего, так и внутреннего профиля резьбы. Настраиваемая длина станины — от 1000 мм до 6000 мм — позволяет токарному станку работать с трубами различной длины и сценариями производства. Для объектов, требующих дополнительных возможностей, в качестве опции доступен токарный центр с серводвигателем и прямым приводом конструкции с осью C.

Часто задаваемые вопросы о токарных станках с ЧПУ для нарезки трубной резьбы

Какой диапазон диаметров труб может обрабатывать токарно-винторезный станок QK1313?

QK1313 позволяет нарезать резьбу на трубах диаметром от 30 до 126 мм. Для более высоких требований в одной серии доступны модели QK1319 (50–193 мм) и QK1322 (50–220 мм).

Какие типы резьбы поддерживает токарно-винторезный станок с ЧПУ QK1313?

Станок поддерживает метрическую прямую резьбу, дюймовую прямую резьбу и нарезание конической резьбы как для наружных, так и для внутренних применений.

Какое максимальное расстояние между центрами у токарных станков серии QK?

Расстояние между центрами варьируется от 1000 мм до 6000 мм, а длина станины может быть настроена в соответствии с конкретными требованиями работы.

Какие системы управления ЧПУ доступны для токарного станка QK1313?

Доступные варианты систем управления включают GSK, Fanuc, KND и Siemens, что позволяет покупателям выбрать систему, совместимую с их существующим оборудованием и опытом оператора.

Можно ли добавить ось C в станки для нарезки трубной резьбы серии QK?

Да, клиенты могут выбрать токарный центр с серводвигателем и прямым приводом с конфигурацией оси C для расширенных возможностей фрезерования и контурной обработки.
