Как выбрать токарный станок с ЧПУ для обработки валов?

Обработка валов представляет собой уникальные геометрические задачи. Прогиб, вибрация и биение являются проблемой многих производственных цехов. Стандартные токарные установки часто не могут эффективно решить эти физические проблемы. Операторам сложно соблюдать допуски на длинных заготовках. Вы должны учитывать эти реалии, чтобы поддерживать качество деталей.

Выбор неправильного оборудования приводит к сокращению времени цикла. Вы также сталкиваетесь с высоким процентом брака деталей, не соответствующих допускам. Ускоренный износ инструмента быстро снижает общую эффективность работы. Валы требуют надежных систем поддержки для поддержания концентричности во время удаления тяжелого материала. Слабые машины просто не могут справиться с такими экстремальными радиальными силами.

В этом руководстве объясняется, как эффективно оценивать архитектуру машины. Мы изучаем основные возможности крепления заготовки и показатели производительности шпинделя. Вы научитесь определять оборудование, гарантирующее повторяемую точность. Наша цель — помочь вам найти установку, обеспечивающую поддающуюся проверке эффективность производства валов.

Ключевые выводы

• Соотношение длины к диаметру (L/D) определяет конструкцию: валы с соотношением L/D более 3:1 требуют специальной опоры задней бабки; более 6:1 требует мощных люнетов.

• Масса равна жесткости: монолитная чугунная станина незаменима для гашения вибрации при удалении тяжелого материала на длинных стальных валах.

• Готовность к автоматизации имеет значение: предварительная установка программируемых задних бабок и устройств подачи прутка предотвращает дорогостоящую модернизацию в дальнейшем.

• Требуется эмпирическое тестирование: никогда не совершайте покупку без проверки на утечку с использованием конкретного материала вала и требуемых допусков.

Физика валов: определение базовых требований

Валы по своей природе нестабильны во время токарных операций. Радиальные силы резания постоянно давят на неподдерживаемый центр. Это физическое явление вызывает сильное отклонение заготовки. Прогиб приводит к вибрации, ухудшению качества поверхности и неточностям размеров. Вы не можете исправить отклонение только с помощью программирования. Вам нужна превосходная механическая жесткость, чтобы противодействовать этим агрессивным силам.

Расчет соотношения L/D

Сначала вы должны классифицировать свои основные производственные детали. Для этого базового измерения мы используем соотношение длины к диаметру (L/D). Разделите максимальную длину токарной обработки на диаметр детали. Короткие валы имеют соотношение ниже 3:1. Средние валы варьируются от 3:1 до 6:1. Длинные валы превышают порог 6:1. Типичное соотношение L/D напрямую определяет требуемый ход машины. Это также диктует необходимые механизмы поддержки.

Требования к материалам и крутящему моменту

Разные материалы требуют совершенно разных характеристик шпинделя. Вы должны подобрать мощность шпинделя в зависимости от металлургии конкретной детали. Валы из закаленной стали требуют огромного крутящего момента на низких оборотах. Вам нужны зубчатые бабки, чтобы проталкивать тяжелые инструменты через прочные сплавы. Вместо этого алюминиевые валы требуют высоких скоростей шпинделя. Шпиндели с прямым приводом превосходно справляются с такими высокоскоростными задачами с низким крутящим моментом. Несоблюдение крутящего момента в зависимости от материала приводит к остановке шпинделя и поломке пластин.

Критерии успеха

Очень успешная установка позволяет достичь нескольких целей одновременно. Это минимизирует время цикла. Он поддерживает строгие допуски на концентричность от начала до конца. Он обеспечивает стандарты качества поверхности без ручного вмешательства оператора в середине цикла. Вы хотите, чтобы машина работала непрерывно. Вмешательство с целью регулировки пауз или замены вставок снижает производительность.

Лучшие практики для определения базовой линии

• Проверьте свои отпечатки за последние шесть месяцев.

• Рассчитайте среднее и максимальное соотношение L/D для всех должностей.

• Определите самый твердый материал, который вы регулярно переворачиваете.

• Определите характеристики вашей машины, исходя из этих крайних пределов.

Конфигурации токарного станка с ЧПУ с наклонной станиной и плоской станиной

Инженеры оценивают две доминирующие конструкции станков для производства валов. Вы должны выбрать между наклонной и плоской конфигурацией кровати. Каждая конструкция решает конкретные производственные задачи. Выбор неправильного фундамента ограничивает ваши будущие возможности.

Оценка категорий решений

Вы должны согласовать размеры детали с правильной геометрией станка. Большие и тяжелые детали ведут себя иначе, чем маленькие и быстрые детали. Мы классифицируем машины на основе их структурной реакции на силу тяжести и давление резания. посвященный Токарный станок для обработки валов должен точно соответствовать вашим требованиям по объему и весу.

Преимущества плоской кровати

А Токарный станок с ЧПУ с плоской станиной превосходно справляется с тяжелой обработкой. Он легко справляется с валами большого диаметра. Эти машины обладают невероятной массой для гашения вибрации. Они легко справляются с огромным весом заготовок. Горизонтальная ориентация упрощает погрузку с помощью мостовых кранов. Это также позволяет упростить интеграцию негабаритных ручных люнетов. Операторы могут безопасно регулировать опоры, находясь в удобном положении.

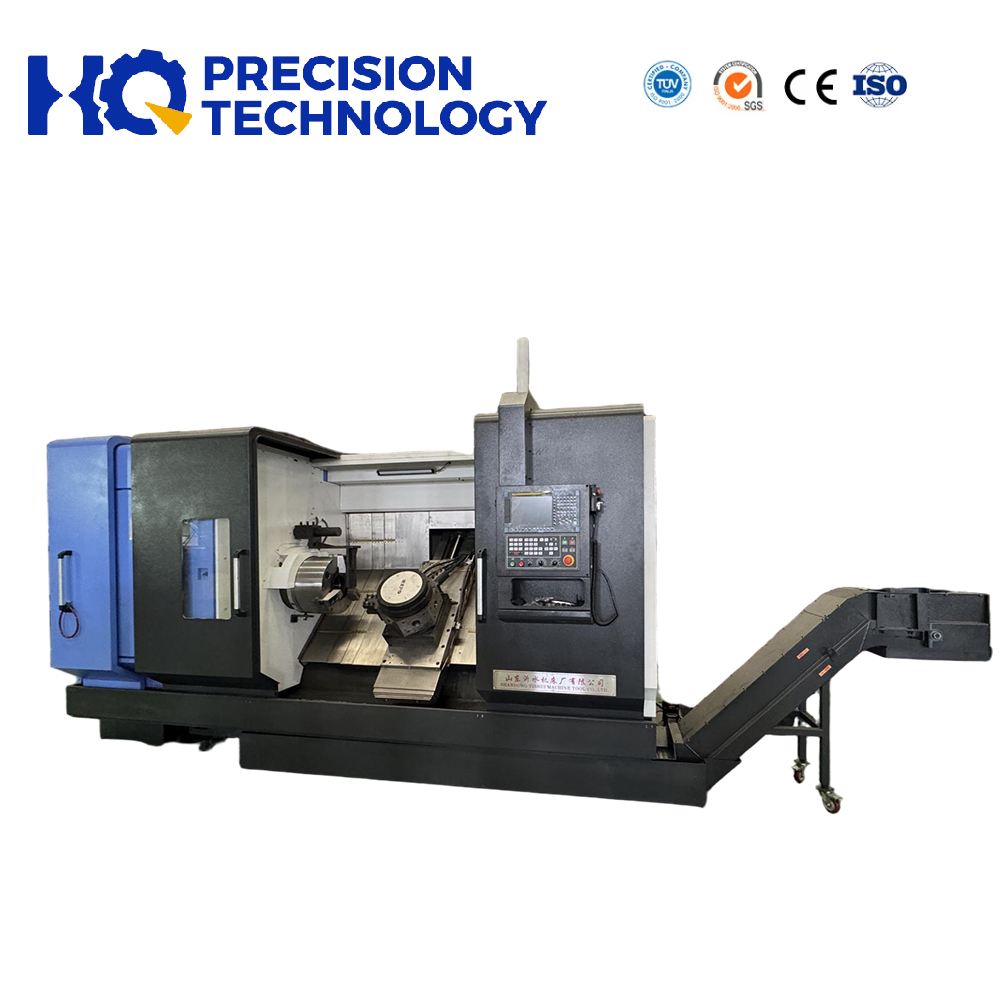

Преимущества наклонной кровати

Наклонные станины доминируют в крупносерийном производстве. Они исключительно хорошо справляются с валами меньшего размера. Гравитация помогает удалять металлическую стружку из зоны резки. Это предотвращает повторную резку стружки и разрушение отделки поверхности. Наклонные кровати обеспечивают эргономичный доступ для операторов. Они отличаются более высокой скоростью ускоренного перемещения. Более быстрые перемещения осей напрямую сокращают время цикла.

Матрица решений

Для принятия решения используйте простое эмпирическое правило. Сопоставьте вес и длину детали с архитектурой кровати. Объемные и легкие валы лучше всего подходят для наклонной станины. Малообъемные, тяжелые валы подходят для плоской платформы.

Таблица 1: Сравнительная таблица машинной архитектуры

4 основных компонента специального токарного станка для обработки валов

Поверхностные детали не режут прочный металл. Аппаратное обеспечение определяет производительность. Вы должны тщательно изучить четыре структурных элемента, прежде чем сделать свой выбор. Выбор станка с ЧПУ . Игнорирование любого из этих элементов гарантирует будущие узкие места производства.

Монолитная кровать

Цельнолитые отливки существенно превосходят болтовые конструкции. Монолитная станина сохраняет строгое соответствие на протяжении всего жизненного цикла машины. Болтовые соединения неизбежно смещаются под действием постоянной режущей вибрации. Чугун естественным образом поглощает вибрацию. Он рассеивает гармонические вибрации до того, как они достигнут режущего инструмента. Для серьезных работ с валом необходимо требовать цельную отливку.

Характеристики прочной задней бабки

Слабая задняя бабка портит вполне хорошие валы. Вы должны тщательно оценить размер конуса Морзе (МТ). Большие размеры MT выдерживают более тяжелые осевые нагрузки. Внимательно изучите силу тяги иглы. Вам необходимо достаточное давление, чтобы удерживать деталь, не прогибая ее. У вас есть три основных варианта задней бабки:

1. Задние бабки с ручным управлением: требуют физических усилий оператора. Хорошо подходит для установок с небольшим количеством миксов и небольшим объемом.

2. Задние бабки для буксировки: подсоедините к каретке оси Z для позиционирования. Лучше для среднего объема.

3. Полностью программируемые задние бабки с сервоприводом: позиционирование осуществляется с помощью ЧПУ. Необходим для автоматизации и смешанного производства.

Жесткость передней бабки и шпинделя

Ваша головная бабка преобразует мощность двигателя в силу резания. Шпиндели с ременным приводом обеспечивают высокую скорость для чистовой обработки. Они работают плавно, но им не хватает крутящего момента на низких оборотах. Передние бабки с редуктором обеспечивают высокий крутящий момент при низких оборотах. Это механическое преимущество имеет решающее значение для токарной обработки валов большого диаметра. Оцените твердость материала, чтобы выбрать правильный привод передней бабки.

Зазор башни

Аварии из-за помех разрушают машины. Вы должны обеспечить достаточный ход по оси Z. Проверьте максимальный зазор при повороте. Инструмент ни в коем случае не должен задевать заднюю бабку во время работы. Он должен полностью очистить люнет. Смоделируйте самую длинную часть, чтобы гарантировать, что ваша револьверная головка сможет безопасно маневрировать вокруг всех устройств крепления.

Распространенные ошибки при выборе оборудования

Покупатели часто ориентируются исключительно на максимальную длину поворота. Они игнорируют просвет башни над седлом. Машина может удерживать 60-дюймовый вал между центрами. Однако если револьверная головка не может пройти через люнет, вы не сможете обработать всю длину за один установ. Всегда сверяйте «обрабатываемую длину» с «центральным расстоянием».

Управление заготовкой и прогибом на прецизионном токарном станке

Вы не можете производить точные валы без жесткого крепления. Радиальное давление отгибает металл от вставки. Управление этим отклонением отделяет обычные магазины от производителей высшего уровня. настоящий прецизионный токарный станок использует несколько зон поддержки.

Борьба с прогибом

Традиционные установки с патроном и центром имеют строгие ограничения. Как только соотношение L/D превысит 6:1, промежуточная поддержка станет абсолютно обязательной. Если при обработке длинных деталей полагаться только на давление задней бабки, это может привести к прогибанию. Центр вала утолщается, потому что он отталкивается от инструмента. Вы должны физически ограничить центр.

Неподвижные люнеты и следящие люнеты

Устойчивые опоры обеспечивают критическую центральную поддержку. Гидравлические самоцентрирующиеся люнеты регулируются автоматически. Они поддерживают постоянное давление захвата при изменении диаметра детали. Ручная настройка требует, чтобы квалифицированные операторы точно настроили ролики. Программируемые кронштейны люнета необходимы для автоматизированных циклов. Система ЧПУ перемещает их в нужное положение без вмешательства человека.

Зажимные решения

Патрон удерживает ведущий конец вала. Выбор правильного решения сводит к минимуму искажение детали. Цанговые патроны равномерно обхватывают окружность. Они предотвращают дробящие силы, присущие традиционным челюстям. Трехкулачковые патроны обеспечивают надежный захват, но могут привести к подъему кулачков. Высокие обороты вытягивают тяжелые челюсти наружу за счет центробежной силы. Это снижает силу захвата. Для высокоскоростного вращения вала необходимо выбирать противоцентробежные патроны.

Прецизионные тесты

Тепловой рост разрушает концентричность при длительных сменах. Шпиндели и шарико-винтовые пары нагреваются и расширяются. Вы должны оценить системы термокомпенсации. Хорошие машины используют датчики для обнаружения изменений температуры. Система управления автоматически смещает положения осей для обеспечения точности. Обратная связь по линейной шкале обеспечивает абсолютные данные позиционирования. Это гарантирует постоянную концентричность независимо от расширения ШВП.

Выбор токарного станка с ЧПУ: риски внедрения и логика включения в короткий список

Покупка машины – это только первый шаг. Интеграция его в ваше предприятие представляет собой серьезную проблему. Прежде чем подписывать заказ на поставку, вы должны выявить скрытые препятствия на пути реализации. Тщательная подготовка предотвращает катастрофические задержки при монтаже.

Скрытые требования к настройке

Специализированное производство валов создает уникальные «мертвые зоны» интеграции. Изготовленные на заказ основания люнета требуют точного выравнивания. Тяжелые токарные станки требуют значительных фундаментальных работ. Стандартные заводские полы часто трескаются под огромным весом жесткой машины. Возможно, вам придется залить отдельные бетонные площадки. Кроме того, специализированные инструменты для вала требуют отдельных систем хранения и транспортировки.

Риски автоматизации и интеграции

Автоматизировать длинные валы чрезвычайно сложно. Выравнивание устройства подачи прутка по отверстию шпинделя требует лазерной точности. Портальные погрузчики должны идеально балансировать длинные детали, чтобы предотвратить их падение. Роботизированные системы разгрузки с трудом справляются с очисткой места для извлечения. Для вытягивания 40-дюймового вала из патрона требуется общий линейный зазор 80 дюймов. Вы должны нанести на карту всю физическую оболочку вашей автоматизированной ячейки.

Система короткого списка

Следуйте строгой логической прогрессии при фильтрации потенциала. Кандидаты на токарные станки с ЧПУ . Не позволяйте рекламным брошюрам отвлекать вас от основных показателей.

1. Фильтрация по размерам. Определите требования к максимальной длине токарной обработки и диаметру. Добавьте 20% к этим цифрам, чтобы обезопасить свои инвестиции в будущем.

2. Фильтрация по архитектуре станины: выберите «Плоская» или «Наклонная» станина на основе матрицы веса и объема вашей детали.

3. Оцените послужной список OEM: потребуйте доказательств успеха в вашей конкретной отрасли. Аэрокосмическая, автомобильная и нефтегазовая отрасли предъявляют совершенно разные требования к валу.

Следующий шаг

Никогда не покупайте машину, основываясь только на технических характеристиках. Требуйте хронометраж от производителя. Предоставьте им свой самый сложный отпечаток вала с жесткими допусками. Требуйте живого стокового теста. Вам нужно эмпирическое доказательство того, что машина одновременно соответствует вашим значениям времени цикла и геометрическим допускам.

Заключение

Выбор правильного оборудования требует выхода далеко за рамки базовых характеристик. Вы должны внимательно изучить, как машина справляется с агрессивными радиальными силами. Вам необходимо понять его характеристики гашения вибрации. Вы должны учитывать тепловое расширение при длинных и тяжелых резах. Каждый структурный выбор влияет на качество конечной детали.

Мы советуем отдавать предпочтение жесткой массе машины превыше всего. Прочная конструкция задней бабки имеет большее значение, чем поверхностные функции программного обеспечения. Роскошные сенсорные экраны не могут компенсировать слабую станину машины. Полностью сосредоточьтесь на механической стабильности при вращении валов.

Проконсультируйтесь напрямую с инженерами по применению сегодня. Попросите их сконфигурировать машину строго в соответствии с вашими конкретными соотношениями L/D. Точно подберите крутящий момент в соответствии с вашим типом материала. Создайте прочную основу для будущего вашего производства.

Часто задаваемые вопросы

Вопрос: Когда мне следует рассмотреть возможность использования вертикального токарного станка вместо горизонтального токарного станка с ЧПУ для валов?

Ответ: Горизонтальные токарные станки остаются универсальным стандартом для валов. Вертикальные токарные станки обычно предназначены для деталей, диаметр которых значительно превышает длину. Сила тяжести и динамика зажима благоприятствуют вертикальным машинам для дисков, колец и колес. Валы требуют большого осевого перемещения, что делает горизонтальные станины гораздо более эффективными.

Вопрос: Как программируемая задняя бабка улучшает обработку валов?

О: Это полностью исключает время ручной настройки деталей различной длины. Система управления обеспечивает постоянное программируемое давление для предотвращения прогиба детали. Это исключает человеческую ошибку. Кроме того, программируемая задняя бабка обеспечивает полностью автоматизированную роботизированную загрузку и разгрузку, что позволяет осуществлять производство с минимальными затратами.

Вопрос: Каково максимальное соотношение длины и диаметра, которое я могу повернуть без люнета?

О: Как правило, соотношение 3:1 безопасно при использовании только патрона. Передаточные числа от 3:1 до 6:1 требуют поддержки задней бабки. Все, что превышает 6:1, строго требует одного или нескольких люнетов. Без них вы столкнетесь с серьезными отклонениями, вибрациями и невозможными выдерживаниями допусков.

Вопрос: Что лучше для обработки валов в тяжелых условиях: линейные или коробчатые направляющие?

Ответ: Коробчатые направляющие обеспечивают большую площадь контакта с поверхностью. Они обеспечивают превосходную жесткость, гашение вибрации и несущую способность тяжелых валов. Линейные направляющие обеспечивают более высокую скорость и точность, что делает их более подходящими для более легких и объемных валов, где наибольшее значение имеет быстрое время перемещения.
