Токарный станок с ЧПУ с плоской или наклонной станиной: что выбрать?

Покупка нового токарного станка с ЧПУ представляет собой крупные капитальные затраты для любого производственного предприятия. Выбор неправильной геометрии станины напрямую влияет на продолжительность цикла. Это также снижает эффективность работы оператора и снижает вашу долгосрочную прибыльность. Покупатели, исследующие эту тему, часто сталкиваются со сложной дилеммой. Вы должны сопоставить более низкую первоначальную стоимость традиционных плоских станков с более высокой производственной эффективностью наклонных конфигураций. Мы предоставляем строго объективное, инженерно-ориентированное анализ обеих машинных архитектур. Наш анализ подробно описывает структурные различия, влияющие на точность деталей и срок службы инструмента. Мы также помогаем механическим предприятиям принять практические меры по принятию решений о закупках. Такой структурированный подход гарантирует, что оборудование будет точно соответствовать требованиям вашего пола. Вы узнаете, как динамика резания напрямую влияет на геометрию станка. Читайте дальше, чтобы узнать, какая архитектура максимизирует ваши конкретные производственные цели.

Ключевые выводы

• Архитектура определяет эффективность: конфигурация станины с наклоном (обычно 30°, 45° или 60°) использует силу тяжести для превосходного отвода стружки и подачи СОЖ, что делает их стандартными для непрерывного производства.

• Стоимость и возможности. Плоский станок с ЧПУ предлагает более низкий входной барьер и хорошо обрабатывает тяжелые детали большого диаметра, но страдает от автоматизации в больших объемах.

• Точность и срок службы инструмента: структурная жесткость и термическая стабильность токарного станка с наклонной станиной обеспечивают более жесткие допуски и увеличенный срок службы инструмента при интенсивной непрерывной резке.

• Итог: Подберите машину к операционной модели цеха — плоские платформы для мелкообъемной/тяжелой/индивидуальной работы; наклонные станины для высокоскоростных автоматизированных токарных центров.

Основы инженерии: объяснение геометрии пласта

Инженеры проектируют станки, способные выдерживать огромные силы резания. Геометрия этих отливок определяет, как машина будет работать под нагрузкой. Вы должны понять эти структурные основы, прежде чем оценивать конкретные бренды. Мы можем разделить токарные станки на две основные геометрические схемы.

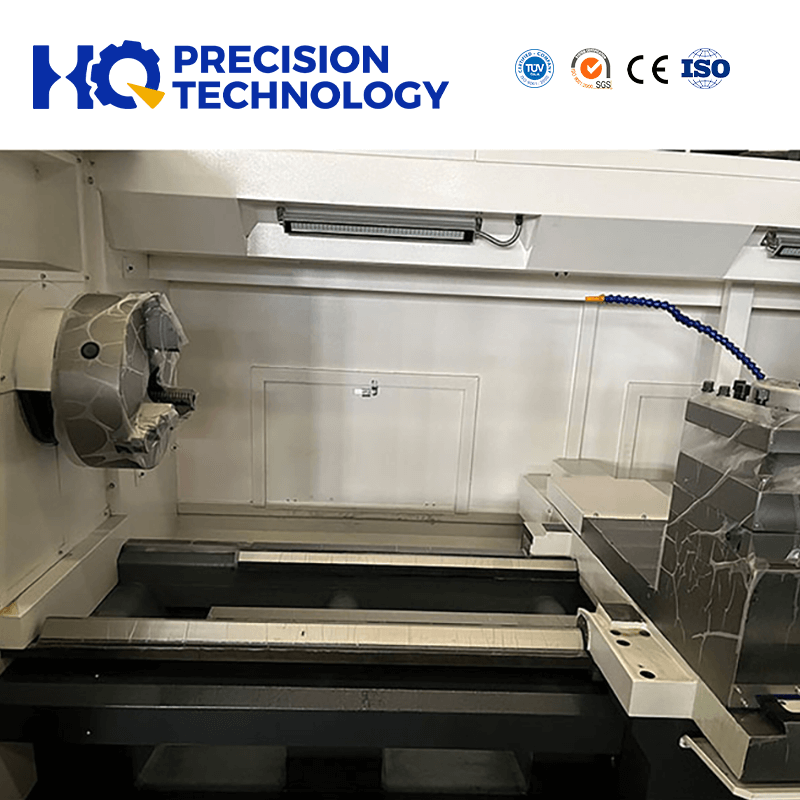

Архитектура плоской кровати

Традиционные конструкции машин используют горизонтальную компоновку. Рельсы идут полностью параллельно цеху. Эта установка очень похожа на обычные ручные машины. Операторы находят эту схему очень знакомой и доступной. Во время операций режущие силы направлены прямо вниз. Энергия поступает прямо в горизонтальную отливку. Эта прочная конструкция легко справляется с невероятно тяжелыми деталями.

Однако эта горизонтальная ориентация создает серьезное физическое ограничение. Стружка естественным образом скапливается непосредственно на направляющих. Горизонтальная поверхность задерживает металлическую стружку и смазочно-охлаждающую жидкость. Операторам приходится часто вмешиваться, чтобы убрать мусор. В магазинах часто устанавливают под кроватью крутые поддоны для охлаждающей жидкости. Несмотря на это, наращивание стружки остается постоянной проблемой во время операций по удалению тяжелых материалов.

Архитектура наклонной кровати

Современное производство требует непрерывной работы без ручного вмешательства. Инженеры разработали наклонную отливку, чтобы устранить ограничения горизонтальной компоновки. Производители размещают линейные рельсы на крутом уклоне. Обычно они используют углы 30, 45 или 60 градусов. Угол в 45 градусов обычно обеспечивает лучший баланс эргономики и физики.

Этот дизайн использует базовую физику в ваших интересах. Каретка оси X движется по наклонной плоскости. Гравитация мгновенно тянет металлическую стружку вниз. СОЖ естественным образом вытекает из зоны резания. Важные направляющие постоянно остаются чистыми и защищенными.

Кроме того, значительно улучшается распределение сил. Шпиндель и револьверная головка одновременно перемещают силы резания вниз и назад. Эта энергия передается непосредственно в самую толстую и тяжелую часть чугунной отливки. В результате вы ощутите резкое снижение вибрации.

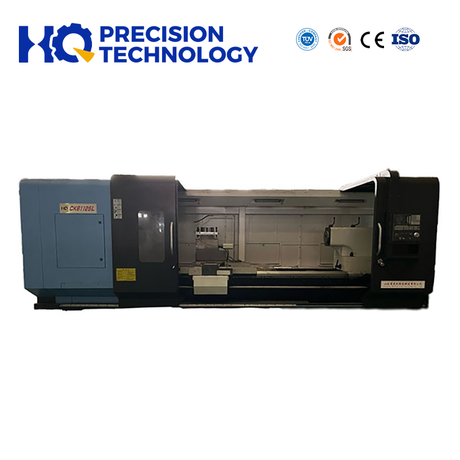

Плоский станок с ЧПУ: сильные стороны, ограничения и лучшие варианты использования

Каждый цех работает по-своему. А Плоский станок с ЧПУ обеспечивает явные преимущества для конкретных производственных условий. Вам следует согласовать выбор оборудования с вашей основной бизнес-моделью.

Основные преимущества

Эти горизонтальные модели требуют менее сложных процессов литья. В целом их производство обходится дешевле. Это напрямую приводит к снижению закупочной цены для вашего магазина. Стартапы и небольшие предприятия часто предпочитают более низкий барьер входа.

Они также превосходно справляются с задачами с высокой грузоподъемностью. Вы можете легко обрабатывать очень длинные заготовки. Они обрабатывают тяжелые компоненты большого диаметра без проблем с зазором. Открытая горизонтальная планировка обеспечивает максимальное конструктивное пространство. Вы часто увидите, как эти машины вращают массивные бурильные трубы или большие промышленные фланцы.

Настройка остается простой для простой 2-осевой работы. Станочники, переходящие от ручного точения, быстро чувствуют себя комфортно. Знакомая физическая ориентация значительно сокращает кривую обучения. Операторы могут визуально контролировать процесс резки под традиционным углом.

Операционные риски и ограничения

Вы должны учитывать серьезные проблемы с управлением теплом. Плохая эвакуация стружки притягивает горячий металл к отливке. Это тепло передается непосредственно в станину машины. Термическая деформация происходит постепенно в течение длительных производственных смен. Допуски вашей детали будут меняться по мере расширения металла.

Операторы также сталкиваются с проблемами эргономики. Им приходится наклоняться над горизонтальной станиной, чтобы дотянуться до патрона. Такой расширенный радиус действия вызывает физическую нагрузку при частой смене деталей. Загрузка тяжелых компонентов вручную становится утомительной и потенциально опасной.

Профиль идеального успеха

Мы рекомендуем горизонтальные конструкции для конкретных бизнес-моделей. Мастерские, специализирующиеся на мелкосерийном производстве, получают большую выгоду. Здесь процветают смешанные среды, требующие постоянных изменений настроек. Тяжелая промышленность, такая как нефть, газ и горнодобывающая промышленность, эффективно их использует. Они идеально подходят для бюджетных объектов. Вы избегаете платить за функции автоматизации, которые вам на самом деле не нужны.

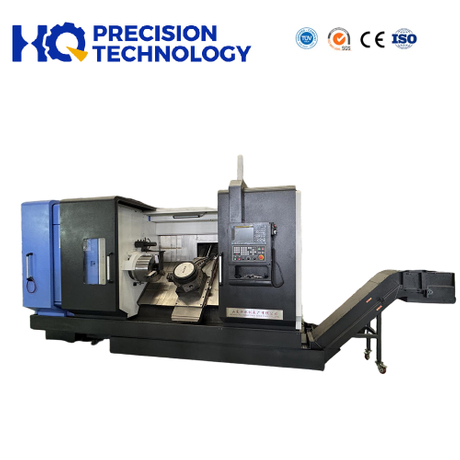

Токарный станок с наклонной станиной: преимущества производительности при крупносерийном производстве

Производственные среды требуют максимального времени безотказной работы оборудования. А Токарный станок с наклонной станиной обеспечивает непрерывную производительность, необходимую для современных цепочек поставок. Они доминируют на автоматизированных производственных предприятиях по нескольким важным причинам.

Основные преимущества

Главным преимуществом является превосходная эвакуация стружки. Гравитация не позволяет длинной волокнистой стружечке скапливаться вокруг патрона. Вы устраняете трудоемкие паузы в работе машины. Операторам редко приходится открывать двери, чтобы убрать мусор. Теплоноситель под высоким давлением омывает рабочую зону без особых усилий.

Наклонное поперечное сечение создает очень жесткую конструкцию. Треугольная геометрия обеспечивает превосходную жесткость на кручение. Меньшая вибрация машины обеспечивает превосходное качество поверхности ваших деталей. Ваши дорогие режущие инструменты также прослужат значительно дольше. Вы избегаете микростружков на твердосплавных пластинах.

Термическая стабильность остается превосходной во время агрессивной обработки. Горячая щепа сразу попадает на автоматический конвейер внизу. Тепло никогда не передается в отливку основной машины. Вы сохраняете точную точность в течение длительных производственных смен. Вы можете соблюдать жесткие допуски в аэрокосмической отрасли час за часом.

Эргономика также значительно улучшилась. Наклонная каретка приближает шпиндель к дверям оператора. Машинисты испытывают меньшую нагрузку на поясницу. Они загружают тяжелые детали быстрее и безопаснее.

Операционные риски и ограничения

Эти продвинутые структуры требуют более высоких первоначальных инвестиций. Сложные цельные отливки требуют больше затрат на проектирование и заливку. Сложная конструкция крышки также увеличивает производственные затраты.

Они также могут занимать больший физический след. Угловая конструкция часто толкает машину глубже назад. Перед установкой необходимо тщательно измерить цех. Свободное пространство позади машины необходимо для доступа для технического обслуживания.

Профиль идеального успеха

Мы видим, что наклонные архитектуры доминируют в высококонкурентных секторах. Поставщики автомобилей первого и второго уровня полностью полагаются на них. Производители аэрокосмической продукции требуют превосходной термической стабильности. Магазины, использующие автоматические устройства подачи прутка, считают их обязательными. Они служат бесспорной основой для настоящего производства без освещения.

Сравнение токарных станков с ЧПУ: ключевые параметры оценки

Прежде чем завершить покупку, вы должны проанализировать множество технических факторов. Комплексный Сравнение токарных станков с ЧПУ требует выхода за рамки основных характеристик. Мы уделяем особое внимание жесткости, гибкости инструментов и использованию пространства.

Жесткость и динамика резания

Целостность отливки определяет максимальную скорость удаления материала. В наклонных моделях используется массивное цельное чугунное основание. Эта монолитная конструкция легко поглощает сильные вибрации при резании. Он справляется с агрессивными подачами и скоростями без нареканий. Чугун Meehanite премиум-класса прекрасно гасит высокочастотную вибрацию.

И наоборот, традиционные горизонтальные модели часто состоят из двух частей. Кровать крепится болтами непосредственно к отдельной базовой конструкции. Этот шарнирный узел создает потенциальные точки вибрации. Он не может так же эффективно гасить сильную вибрацию, как цельная отливка. Необходимо немного снизить скорость резания, чтобы сохранить чистоту поверхности.

Конфигурации инструментов и револьверных головок

Сложная геометрия деталей требует сложной компоновки инструментов. Современный Токарный центр легко включает в себя приводной инструмент и возможности фрезерования по оси Y. Наклонная геометрия обеспечивает достаточный зазор для больших башен. Вы можете устанавливать сложные держатели инструментов без риска столкновения. Субшпиндели плавно интегрируются в эту просторную компоновку. Детали плавно передаются с главного шпинделя на вспомогательный шпиндель.

Горизонтальные основания с трудом подходят для многоосных конфигураций. Плоская геометрия создает жесткие ограничения зазора. Револьверные головки приводного инструмента часто сталкиваются с задней бабкой или корпусом из листового металла. Инженерам сложно втиснуть механизмы оси Y в горизонтальные компоновки.

Площадь помещения и соотношение производительности

Площадь объекта представляет собой актив премиум-класса. Вы должны оценить занимаемую станком площадь в сравнении с ожидаемой почасовой производительностью. Наклонные модели могут занимать больше места на полу. Однако их возможности автоматизации значительно увеличивают количество деталей в час. Вы получаете более высокий доход на квадратный фут торговой площади. Горизонтальные модели подходят для узких углов. Тем не менее, их более медленная ручная работа снижает общую пространственную эффективность.

Матрица оценки архитектуры ЧПУ

Логика составления короткого списка: как подобрать тип машины к вашему цеху

Навигация по Дебаты о токарных станках с ЧПУ с плоской и наклонной станиной требуют четкой структуры принятия решений. Вы должны сопоставить свои производственные требования непосредственно с возможностями машины. Мы создали целевой подход, чтобы помочь вам принять решение.

Матрица решений/Действия на следующем этапе

Мы разработали логическую матрицу, чтобы упростить процесс составления короткого списка. Следуйте этим рекомендациям, чтобы быстро сузить выбор:

1. Малобюджетные и тяжелые валы: выберите горизонтальные модели, если вы преимущественно обрабатываете тяжелые валы большого диаметра. Они экономически обеспечивают необходимую поворотную мощность.

2. Непрерывное серийное производство. Обязательно используйте наклонную структуру, если вы запускаете непрерывные партии, превышающие 500 деталей. Вам абсолютно необходима гравитационная очистка стружки и интеграция устройства подачи прутка.

3. Строгие требования к допускам: установите наклонное основание, если вам требуются допуски аэрокосмического уровня при 8-часовой смене. Температурный контроль здесь остается критически важным. Горячие чипсы должны немедленно покинуть конверт.

4. Переход рабочей силы: оцените компактную горизонтальную или гибридную модель обучения, если вы переводите станков ручного управления на автоматизированную токарную обработку. Знакомая компоновка быстро повышает доверие оператора.

Полезные советы по закупкам

Никогда не покупайте станок, основываясь исключительно на технических характеристиках брошюры. Вам всегда следует запрашивать комплексную пробную резку. Отправьте отпечаток самой сложной детали производителю. Попросите их провести детальное исследование времени. Прежде чем оформить заказ на поставку, вам потребуются вещественные доказательства продолжительности цикла и качества поверхности. Реальные данные резки всегда раскрывают истинные возможности геометрии станка.

Заключение

Выбор между горизонтальной и наклонной архитектурой зависит исключительно от масштаба вашего производства. Следуйте этим заключительным выводам, чтобы определить свою инвестиционную стратегию:

• Горизонтальные основания остаются незаменимыми для тяжелых, небольших объемов и работ по индивидуальному заказу большого диаметра.

• Наклонные конструкции служат бесспорной основой современных высокоэффективных автоматизированных токарных операций.

• Если ваши партии обрабатываются непрерывно, уделите приоритетное внимание термической стабильности и эвакуации стружки.

• Основывайте свое окончательное решение на фактических исследованиях времени, а не только на первоначальных ценах.

Примите меры сегодня, проконсультируйтесь с надежным экспертом по станкам. Отправьте отпечаток сложной детали для тщательного анализа времени цикла. Запланируйте живую демонстрацию, чтобы своими глазами увидеть различия в эвакуации стружки. Подход, основанный на данных, гарантирует, что ваша следующая покупка оборудования повысит максимальную эффективность работы.

Часто задаваемые вопросы

Вопрос: Может ли станок с ЧПУ с плоской станиной достичь той же точности, что и наклонный станок?

О: Да, они достигают одинаковой точности при производстве небольших партий. Однако проблемы возникают в течение полной смены. Плохая эвакуация стружки приводит к перегреву вдоль горизонтальной отливки. Это тепло приводит к тепловому расширению и отклонению допуска. Наклонные основания естественным образом позволяют избежать этого, поскольку горячая щепа сразу же сбрасывается на конвейер.

Вопрос: Сложнее ли обслуживать токарные станки с наклонной станиной?

О: Нет, они часто требуют меньше механического обслуживания. Закрытая отливка невероятно плотная и тяжелая. Его наклонная конструкция естественным образом защищает линейные направляющие и прецизионные шарико-винтовые передачи от металлической стружки и абразивной охлаждающей жидкости. Это геометрическое преимущество продлевает срок службы критически важных компонентов движения.

Вопрос: Какой тип токарного станка лучше подходит для автоматизации?

Ответ: Наклонные основания превосходно подходят для автоматизации. Их структурная геометрия позволяет легко разместить устройства подачи прутка, автоматические уловители деталей и роботизированные загрузочные манипуляторы. Угловое расположение предотвращает столкновение инструментов во время сложных операций. Они также устраняют узкие места, связанные с ручной очисткой стружки, позволяя производить производство без постоянного контроля со стороны оператора.
