A usinagem de eixos apresenta desafios geométricos únicos. Deflexão, vibração e desvio afetam muitos andares de produção. As configurações de torneamento padrão muitas vezes não conseguem gerenciar esses problemas físicos de forma eficiente. Os operadores lutam para manter as tolerâncias em peças longas. Você deve abordar essas realidades de frente para manter a qualidade das peças.
Selecionar o equipamento errado leva a gargalos nos tempos de ciclo. Você também enfrenta altas taxas de refugo de peças fora da tolerância. O desgaste acelerado da ferramenta degrada rapidamente sua eficiência operacional geral. Os eixos exigem sistemas de suporte robustos para manter a concentricidade durante a remoção pesada de material. Máquinas fracas simplesmente não conseguem lidar com essas forças radiais extremas.
Este guia explica como avaliar a arquitetura da máquina de maneira eficaz. Exploramos capacidades essenciais de fixação de peças e métricas de desempenho do fuso. Você aprenderá a identificar equipamentos garantindo precisão repetível. Nosso objetivo é orientá-lo em direção a uma configuração que proporcione eficiência verificável para a produção de eixos.
A relação comprimento/diâmetro (L/D) determina a construção: Eixos com uma relação L/D superior a 3:1 requerem suporte de cabeçote móvel dedicado; acima de 6:1 requer descansos constantes e pesados.
Massa é igual a rigidez: Uma base monolítica de ferro fundido não é negociável para amortecer a vibração durante a remoção de material pesado em eixos de aço longos.
A prontidão para automação é importante: considerar antecipadamente cabeçotes móveis e alimentadores de barras programáveis evita retrofits dispendiosos posteriormente.
Testes empíricos são necessários: Nunca finalize uma compra sem um teste de escoamento usando o material específico do eixo e as tolerâncias exigidas.
Os eixos são inerentemente instáveis durante operações de torneamento. As forças de corte radiais empurram constantemente um centro sem suporte. Este fenômeno físico causa deflexão severa da peça. A deflexão leva a trepidação, acabamentos superficiais ruins e imprecisões dimensionais. Você não pode corrigir a deflexão apenas através da programação. Você precisa de rigidez mecânica superior para neutralizar essas forças agressivas.
Você deve primeiro categorizar suas peças de produção primárias. Usamos a relação comprimento-diâmetro (L/D) para esta medição de linha de base. Divida o comprimento máximo de torneamento pelo diâmetro da peça. Os eixos curtos ficam abaixo da proporção de 3:1. Os eixos médios variam de 3:1 a 6:1. Eixos longos excedem o limite de 6:1. Sua relação L/D típica define diretamente o deslocamento necessário da máquina. Também determina os mecanismos de suporte necessários.
Diferentes materiais exigem características de fuso totalmente diferentes. Você deve combinar a potência do fuso com a metalurgia específica da peça. Eixos de aço endurecido exigem enorme torque de baixo custo. Você precisa de cabeçotes com engrenagens para empurrar ferramentas pesadas através de ligas resistentes. Os eixos de alumínio requerem altas velocidades do fuso. Os fusos de acionamento direto são excelentes nessas aplicações de alta velocidade e baixo torque. A falha em combinar o torque com o material causa travamento do fuso e pastilhas quebradas.
Uma configuração altamente bem-sucedida atinge vários objetivos simultaneamente. Minimiza os tempos de ciclo. Ele mantém tolerâncias estritas de concentricidade de ponta a ponta. Atinge padrões de acabamento superficial sem intervenção manual do operador no meio do ciclo. Você quer que a máquina funcione continuamente. Intervir para ajustar pausas ou trocar inserções mata seu rendimento.
Audite seus últimos seis meses de impressões de produção.
Calcule as proporções L/D média e máxima em todos os trabalhos.
Identifique o material mais difícil que você vira regularmente.
Dimensione as especificações da sua máquina com base nesses limites extremos.
Os engenheiros avaliam duas arquiteturas de máquinas dominantes para produção de eixos. Você deve escolher entre configurações de cama inclinada e plana. Cada projeto resolve problemas específicos de fabricação. Escolher a base errada limita suas capacidades futuras.
Você deve alinhar as dimensões da peça com a geometria correta da máquina. Peças grandes e pesadas se comportam de maneira diferente das peças pequenas e rápidas. Classificamos as máquinas com base em sua resposta estrutural à gravidade e à pressão de corte. Um dedicado O torno para usinagem de eixo deve corresponder exatamente aos seus requisitos de volume e peso.

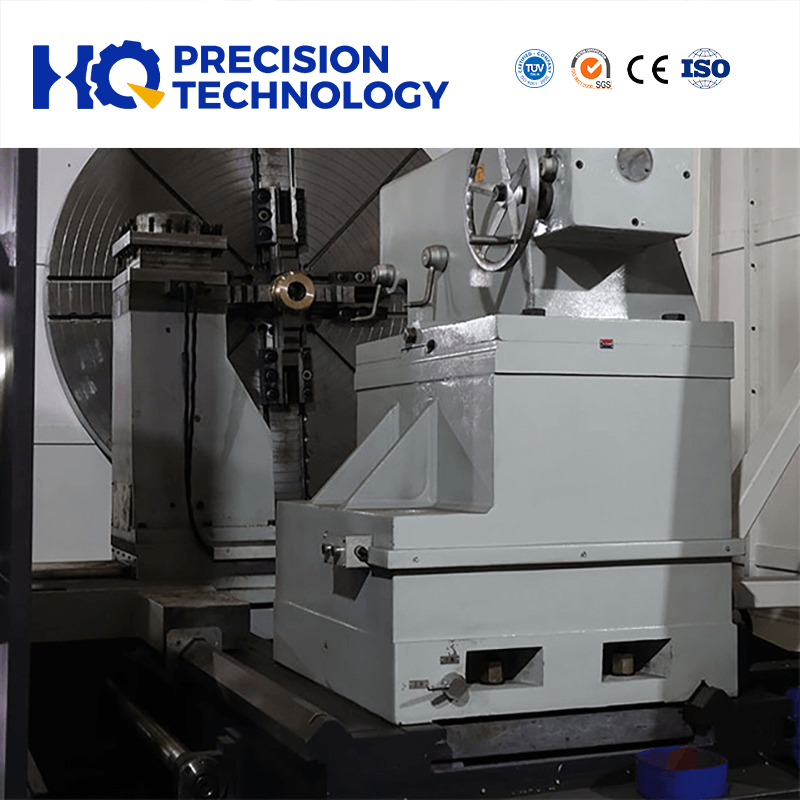

UM O torno CNC de base plana é excelente em usinagem pesada. Ele lida facilmente com aplicações de eixos de grande diâmetro. Essas máquinas oferecem uma massa incrível para amortecimento de vibrações. Eles gerenciam grandes pesos de peças sem esforço. A orientação horizontal simplifica o carregamento através de pontes rolantes. Também permite uma integração mais fácil de apoios estáveis manuais de grandes dimensões. Os operadores podem ajustar os suportes com segurança a partir de uma posição confortável.
As arquiteturas de leito inclinado dominam a produção de alto volume. Eles lidam excepcionalmente bem com eixos menores. A gravidade auxilia na remoção de cavacos de metal da zona de corte. Isso evita o recorte de cavacos e a destruição do acabamento superficial. As camas inclinadas oferecem acesso altamente ergonômico para os operadores. Eles apresentam taxas de deslocamento mais rápidas. Movimentos de eixo mais rápidos criam diretamente tempos de ciclo mais curtos.
Use uma regra simples para sua decisão. Combine o peso e o comprimento da peça diretamente com a arquitetura da cama. Os eixos leves e de alto volume devem ser colocados em uma cama inclinada. Os eixos pesados e de baixo volume devem ser colocados em uma base plana.
Recurso |
Arquitetura de cama plana |
Arquitetura de cama inclinada |
|---|---|---|
Aplicação Primária |
Eixos resistentes e de grande diâmetro |
Eixos pequenos automatizados e de alto volume |
Amortecimento de vibração |
Excepcional (alta massa da máquina) |
Moderado a alto |
Evacuação de chips |
Requer limpeza manual ou refrigeração pesada |
Excelente (assistido por gravidade) |
Integração de descanso constante |
Apoios manuais grandes e fáceis de montar |
Melhor para descansos hidráulicos programáveis |
Taxas de deslocamento rápido |
Mais lento (otimizado para torque) |
Mais rápido (otimizado para velocidade) |
As características superficiais não cortam metal resistente. O hardware determina o desempenho. Você deve examinar quatro pilares estruturais antes de fazer sua Seleção de torno CNC . Ignorar qualquer um desses elementos garante gargalos futuros na produção.
As peças fundidas de peça única superam significativamente os projetos aparafusados. Uma base monolítica mantém um alinhamento rigoroso ao longo do ciclo de vida da máquina. As juntas aparafusadas mudam inevitavelmente sob vibração contínua de corte. O ferro fundido absorve naturalmente as vibrações. Dissipa vibrações harmônicas antes que cheguem à ferramenta de corte. Você deve exigir uma peça fundida de peça única para trabalhos sérios de eixo.
Um contraponto fraco destrói eixos perfeitamente bons. Você deve avaliar cuidadosamente o dimensionamento do Cone Morse (MT). Tamanhos MT maiores suportam cargas axiais mais pesadas. Examine a capacidade de impulso da pena. Você precisa de pressão suficiente para segurar a peça sem dobrá-la. Você tem três opções principais de contraponto:
Contrapontos Manuais: Requerem esforço físico do operador. Bom para configurações de baixo volume e mixagem baixa.
Cabeçotes móveis para reboque: Conecte-se ao carro do eixo Z para posicionamento. Melhor para volume médio.
Cabeçotes traseiros servo totalmente programáveis: posição via controle CNC. Essencial para automação e produção de alto mix.
Seu cabeçote transfere a potência do motor em força de corte. Os fusos acionados por correia proporcionam alta velocidade para acabamentos finos. Eles funcionam suavemente, mas carecem de torque extremo em baixas rotações. Cabeçotes com engrenagens proporcionam alto torque em baixas RPMs. Esta vantagem mecânica é crucial para o torneamento de eixos de grande diâmetro. Avalie a dureza do seu material para escolher o cabeçote correto.
Falhas de interferência destroem máquinas. Você deve garantir um deslocamento suficiente do eixo Z. Verifique sua folga máxima de giro. As ferramentas nunca devem interferir no contraponto durante a operação. Deve limpar completamente os descansos estáveis. Simule sua parte mais longa para garantir que sua torre possa manobrar com segurança em torno de todos os dispositivos de fixação.
Os compradores geralmente se concentram apenas no comprimento máximo de giro. Eles ignoram a folga da torre sobre a sela. Uma máquina pode conter um eixo de 60 polegadas entre os centros. No entanto, se a torre não conseguir passar pelo descanso estável, não será possível usinar todo o comprimento em uma configuração. Sempre verifique o “comprimento usinável” versus a “distância central”.
Você não pode produzir eixos precisos sem uma fixação rígida. A pressão radial afasta o metal da pastilha. A gestão desta deflexão separa as lojas médias dos fabricantes de primeira linha. Um verdadeiro O torno de precisão utiliza múltiplas zonas de suporte.
As configurações tradicionais de mandril e centro têm limites rígidos. Quando a sua relação L/D exceder 6:1, o suporte intermédio torna-se absolutamente obrigatório. Depender apenas da pressão do contraponto para peças longas causa arqueamento. O centro do eixo fica mais espesso porque se afasta da ferramenta. Você deve restringir o centro fisicamente.
Os apoios estáveis fornecem suporte central crítico. Os apoios estáveis autocentrantes hidráulicos ajustam-se automaticamente. Eles mantêm uma pressão de aderência consistente à medida que o diâmetro da peça muda. As configurações manuais exigem operadores qualificados para ajustar os rolos perfeitamente. Suportes de descanso fixos programáveis são essenciais para ciclos automatizados. O controle CNC os coloca em posição sem intervenção humana.
O mandril segura a extremidade motriz do seu eixo. Selecionar a solução certa minimiza a distorção das peças. Os mandris de pinça envolvem a circunferência uniformemente. Eles evitam as forças de esmagamento associadas às mandíbulas tradicionais. Os mandris elétricos de três mandíbulas prendem-se firmemente, mas podem causar elevação da mandíbula. Altas RPMs puxam mandíbulas pesadas para fora por meio da força centrífuga. Isso reduz o poder de preensão. Você deve selecionar mandris contracentrífugos para torneamento de eixo em alta velocidade.
O crescimento térmico arruína a concentricidade durante longos turnos. Os fusos e fusos de esferas aquecem e expandem. Você deve avaliar os sistemas de compensação térmica. Boas máquinas usam sensores para detectar mudanças de temperatura. O controle compensa automaticamente as posições dos eixos para manter a precisão. O feedback de escala linear fornece dados de posicionamento absolutos. Isto garante concentricidade contínua independentemente da expansão do fuso de esferas.
Comprar a máquina é apenas o primeiro passo. Integrá-lo em suas instalações apresenta desafios significativos. Você deve descobrir obstáculos ocultos à implementação antes de assinar um pedido de compra. A preparação completa evita atrasos desastrosos na instalação.
A produção especializada de eixos apresenta pontos cegos de integração exclusivos. Bases de apoio estáveis personalizadas exigem alinhamento preciso. Tornos pesados exigem trabalho de fundação substancial. Pisos de fábrica padrão geralmente quebram sob o enorme peso de uma máquina rígida. Pode ser necessário colocar almofadas de concreto isoladas. Além disso, ferramentas de eixo especializadas requerem sistemas distintos de armazenamento e manuseio.
Automatizar eixos longos é notoriamente difícil. O alinhamento dos alimentadores de barras com o furo do fuso requer precisão do laser. Os carregadores de pórtico devem equilibrar perfeitamente as peças longas para evitar quedas. Os sistemas robóticos de descarga enfrentam dificuldades com a liberação de extração. Puxar um eixo de 40 polegadas de um mandril requer 80 polegadas de folga linear total. Você deve mapear todo o envelope físico da sua célula automatizada.
Siga uma progressão lógica estrita ao filtrar o potencial Candidatos a torno CNC . Não deixe que os folhetos de vendas o distraiam das métricas principais.
Filtrar por dimensões: Defina seus requisitos máximos de comprimento e diâmetro de torneamento. Adicione 20% a esses números para preparar seu investimento para o futuro.
Filtrar por arquitetura de leito: Selecione leito plano vs. inclinado com base no peso da peça e na matriz de volume.
Avalie o histórico do OEM: exija prova de sucesso em seu setor específico. Aeroespacial, automotivo e petróleo e gás têm requisitos de eixo muito diferentes.
Nunca compre uma máquina apenas com base nas especificações. Exija um estudo de tempo do fabricante. Forneça a eles a impressão de eixo mais difícil e com tolerância restrita. Exigir um teste de escoamento ao vivo. Você precisa de provas empíricas de que a máquina atinge seus tempos de ciclo e tolerâncias geométricas simultaneamente.
Escolher o equipamento certo exige ir muito além das especificações básicas. Você deve examinar minuciosamente como a máquina lida com forças radiais agressivas. Você precisa entender suas características de amortecimento de vibrações. Você deve levar em conta a expansão térmica em cortes longos e pesados. Cada escolha estrutural impacta a qualidade final da peça.
Aconselhamos priorizar a massa rígida da máquina acima de tudo. O design robusto do contraponto é mais importante do que recursos superficiais de software. Telas sensíveis ao toque sofisticadas não conseguem compensar uma base de máquina fraca. Concentre-se inteiramente na estabilidade mecânica ao girar eixos.
Consulte diretamente os engenheiros de aplicação hoje mesmo. Peça-lhes para configurarem uma máquina adaptada estritamente às suas relações L/D específicas. Combine o torque precisamente com seus tipos de materiais. Construa uma base sólida para o seu futuro industrial.
R: Tornos horizontais continuam sendo o padrão universal para eixos. Tornos verticais são normalmente reservados para peças onde o diâmetro é significativamente maior que o comprimento. A dinâmica da gravidade e do mandril favorece máquinas verticais para discos, anéis e rodas. Os eixos exigem um longo deslocamento axial, tornando as bases horizontais muito mais eficientes.
R: Elimina completamente o tempo de configuração manual entre diferentes comprimentos de peças. O controle garante uma pressão consistente e programável para evitar o arqueamento da peça. Isso elimina o erro humano. Além disso, um cabeçote móvel programável permite carga e descarga robótica totalmente automatizada, permitindo uma produção verdadeiramente apagada.
R: Geralmente, uma proporção de 3:1 é segura com apenas um mandril. As proporções de 3:1 a 6:1 requerem suporte de cabeçote móvel. Qualquer coisa que exceda 6:1 requer estritamente um ou mais descansos constantes. Sem eles, você experimentará deflexões severas, vibração e tolerâncias impossíveis de manter.
R: As formas em caixa proporcionam maior contato com a área de superfície. Eles oferecem rigidez superior, amortecimento de vibrações e capacidade de carga para eixos pesados. As guias lineares oferecem velocidades e precisão mais altas, tornando-as mais adequadas para eixos mais leves e de alto volume, onde os tempos de deslocamento rápidos são mais importantes.
