Горизонтальный токарно-винторезный станок с ЧПУ для полого шпинделя большого диаметра на продажу

Горизонтальный токарно-винторезный станок с ЧПУ | Токарный станок с полым шпинделем большого диаметра

Обзор продукта: что это за токарный станок с ЧПУ для нарезки трубной резьбы?

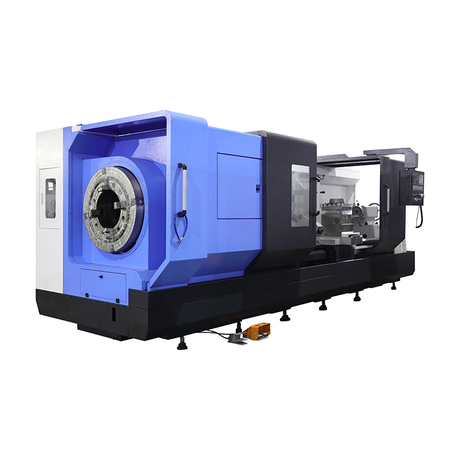

Этот Токарно-винторезный станок с ЧПУ — это сверхмощный горизонтальный токарно-винторезный станок с ЧПУ, специальный токарно-винторезный станок для нефтяных обсадных труб, труб, буровых инструментов и обработки резьбы на крупных трубопроводах. Этот горизонтальный токарный станок с ЧПУ с двумя осями имеет большое полое отверстие шпинделя диаметром 280–640 мм, что позволяет толстым стальным трубам проходить непосредственно через шпиндель.

Он поддерживает получистовую, чистовую токарную обработку, осевое сверление и нарезание резьбы, способен обрабатывать цилиндрические, конические, сферические и сложные вращающиеся поверхности для удовлетворения потребностей высокоточной обработки больших заготовок втулок, валов и дисков. Оснащенный стандартной системой ЧПУ, полузамкнутый контур управления обеспечивает стабильную точность и непрерывную производительность тяжелой резки при массовом производстве трубной резьбы.

Параметры продукта

Ключевые структурные преимущества горизонтального токарно-винторезного станка с ЧПУ

Интегрированная плоская платформа высокой жесткости

Используйте цельную литой плоскую станину HT300 с шириной направляющих 1100 мм. Многократные обработки старения устраняют литейный стресс; Направляющие рельсы, закаленные на средней частоте, устойчивы к деформации при интенсивной резке. Плоская компоновка оптимизирует удаление стружки, а также загрузку и выгрузку заготовки, уменьшая накопление стружки при длительной нарезании резьбы на трубах.

Сверхбольшая система с полым шпинделем и большим отверстием

Основной особенностью этого станка для нарезки труб является диаметр отверстия шпинделя 640 мм, что позволяет избежать резки длинных толстых труб. Симметричная шпиндельная коробка с термобалансом и прецизионными подшипниками с предварительным натягом в сочетании с главным двигателем с регулируемой частотой мощностью 37 кВт, 3 ручными скоростями (1–170 об/мин). Низкая термическая деформация стабилизирует точность резьбы для круглосуточной непрерывной работы. Два независимых четырехкулачковых патрона диаметром 1250 мм надежно зажимают тяжелые трубы и подавляют вибрацию при резке.

Высокоточная система подачи X/Z с прямым приводом

В осях X и Z используются высокоточные шариковые винты с большим шагом, напрямую соединенные с серводвигателями через гибкие муфты. Скорость быстрой подачи: X 4 м/мин, Z 6 м/мин, минимальная единица настройки 0,001 мм. Полностью герметичные защитные кожухи для винтов предотвращают появление металлических отходов и повреждение охлаждающей жидкости, повторяют точность позиционирования X: 0,011 мм, Z: 0,018 мм, чтобы гарантировать постоянную точность резьбы API.

Стабильная вертикальная стойка для электрического инструмента с 4 станциями

Вертикальный четырехпозиционный держатель электроинструмента известного отечественного бренда с прочной инструментальной секцией 50 × 50 мм. Плавная индексация, высокая точность позиционирования и короткое вспомогательное время смены инструмента, что значительно повышает эффективность пакетной нарезки труб.

Почему стоит выбрать наш горизонтальный токарно-винторезный станок с ЧПУ

1. Большое настраиваемое отверстие шпинделя: максимальное индивидуальное отверстие до 800 мм, обработка сверхбольших бесшовных стальных труб, с которыми не может справиться обычный токарный станок с ЧПУ.

2. Комплексная обработка резьбы API: отсутствие вторичного вспомогательного оборудования, сокращение затрат на вспомогательную обработку на 30%.

3. Высокая жесткость при тяжелой обработке: встроенная литая станина и усиленная конструкция шпинделя обеспечивают стабильную тяжелую обработку, продлевают срок службы фрезы.

4. Настраиваемая длина станины: максимальное увеличение рабочей длины до 12 метров для производства сверхдлинных труб.

5. Полное послепродажное обслуживание: 12-месячная полная гарантия на машину, круглосуточный онлайн-ответ, 48-часовое обслуживание на месте.

Основное приложение и поддерживаемые стандарты потоков

Этот токарно-винторезный станок с ЧПУ предназначен для отраслей тяжелой промышленности по обработке труб со строгими стандартами резьбы и большими требованиями к проходу заготовок:

1. Нефтяная и газовая промышленность: обсадные трубы, насосно-компрессорные трубы, утяжеленные бурильные трубы, муфты по стандарту API.

2. Разведка горных работ: резьба для бурильных замков, соединители для толстостенных труб.

3. Тяжелое оборудование: большие фланцы, втулки сосудов под давлением, тяжелые валы.

Токарно-винторезный станок с ЧПУ охватывает все спецификации резьбы: API Spec 5B, API Spec 5CT, API Spec 7-1, API Spec 7-2, специальные масляные резьбы, стандартные метрические и дюймовые прямые/конические трубные резьбы, а также специальные специальные резьбы, изготовленные по индивидуальному заказу.

Стандартный пакет поставки и послепродажное обслуживание

Прилагаемые аксессуары

Полный комплект станков, центр метрики 80, выравнивающие подушки, анкерные болты для фундамента.

Поставляемая техническая документация

Руководство по эксплуатации, сертификат заводской проверки точности, руководство по эксплуатации и техническому обслуживанию системы FANUC, руководство по держателю инструмента, упаковочный лист

Обучение и прием

Бесплатное обучение по эксплуатации и техническому обслуживанию в течение 1 рабочего дня для 2 технических специалистов. Двойная приемка: предварительная приемка на заводе, окончательная приемка после ввода в эксплуатацию на месте, официальные протоколы приемки для отслеживания качества.

Варианты настройки токарно-винторезного станка

1. Удлиненная станина: индивидуальная длина обработки до 12 метров для сверхдлинных нефтяных труб.

2. Увеличенное отверстие шпинделя: сквозное отверстие по индивидуальному заказу макс. 800 мм для кабелепроводов очень большого размера.

3. Опциональная ось U: встроенная функция комбинированной токарной и фрезерной обработки

4. Альтернативная система ЧПУ Siemens вместо FANUC

5. Автоматическое устройство загрузки/разгрузки труб для автоматических производственных линий
