Как выбрать токарно-винторезный станок с ЧПУ для обработки нефтяных труб

Применение на нефтяных месторождениях с высокими ставками не оставляет права на ошибку в профилях резьбы. Обработка обсадных, насосно-компрессорных и бурильных труб требует абсолютной точности. Вам необходимы надежные рабочие места и строгое соблюдение мировых отраслевых стандартов. Модернизация производственных мощностей означает выход за рамки стандартных токарных центров. Вы должны инвестировать в специализированное оборудование, созданное специально для длинномерных, тяжелых труб и труб большого диаметра. Стандартные машины просто не могут справиться с такими экстремальными физическими нагрузками.

Мы разработали это руководство, чтобы помочь командам инженеров и закупщиков ориентироваться в сложном процессе выбора оборудования. Он обеспечивает практичную, не зависящую от поставщика основу для оценки, определения и составления списка подходящего специализированного оборудования. Вы узнаете, как согласовать критически важные спецификации с объемами вашего производства и эксплуатационными ограничениями. Выбор правильного Токарно-винторезный станок с ЧПУ станет важным шагом на пути к расширению ваших производственных возможностей, обеспечивая при этом надежность, готовую к эксплуатации.

Ключевые выводы

• Стандартные токарные центры не могут надежно справиться с требованиями по вылету, вибрации и сквозным отверстиям большого диаметра при нарезании резьбы на масляных трубах.

• Размер отверстия шпинделя и конфигурация двух патронов являются наиболее важными базовыми характеристиками для предотвращения отклонения заготовки.

• Выбор между токарно-винторезным станком с плоской станиной и наклонной станиной влияет на отвод стружки, занимаемую площадь и первоначальные затраты.

• Проверка способности станка выполнять обработку резьбы API требует оценки макросов системы управления, жесткости и тестовых нарезок, предоставленных поставщиком.

Стандартные токарные станки в сравнении со специализированными станками для нарезки трубной резьбы с ЧПУ: экономическое обоснование

Менеджеры механических цехов часто просматривают инженерные форумы, такие как «Practical Machinist», чтобы задать общий вопрос. Они хотят знать, смогут ли они нарезать резьбу нефтепромысловых труб на стандартном токарном станке с ЧПУ. Короткий ответ: да, иногда для очень коротких участков трубы. Практический ответ для производственных сред — решительное «нет». Стандартные токарные станки быстро выходят из строя при масштабном применении к трубным изделиям.

Стандартное оборудование не имеет необходимого диаметра отверстия шпинделя. Большинство стандартных токарных центров имеют небольшие сквозные отверстия. Вы не можете пропустить 20-футовую секцию бурильной трубы через стандартную бабку. Вместо этого заготовка должна выступать из переднего патрона. Это создает массивный навес. Когда длинные и тяжелые трубы вращаются без задней опоры, они действуют как камертоны. Они создают сильную вибрацию во время цикла резки. Эта вибрация выражается непосредственно в следах вибрации на профиле резьбы. Болтовня приводит к неудачным проверкам, бракованным деталям и значительным потерям материала.

Специальное оборудование полностью решает проблему свеса. Правильный Токарно-винторезный станок имеет массивный полый шпиндель. В комплект входит как передний, так и задний патрон. Вы можете пропустить трубу по всей длине через переднюю бабку. Оба патрона зажимают материал. Это создает жесткую, стабильную установку. Это устраняет эффект взбивания, обычно наблюдаемый на стандартных машинах.

Вы должны оправдать капиталовложения, рассматривая это оборудование как инструмент снижения рисков. Компания Oil Country Tubular Goods (OCTG) приносит высокую прибыль. Они также предусматривают суровое наказание за неудачу. Специальный станок обеспечивает строгое соблюдение требований по допускам. Это существенно снижает процент брака. Это позволяет операторам выполнять более интенсивную резку, что сокращает время цикла. Первоначальные инвестиции окупаются благодаря надежным и повторяемым производственным циклам.

Основные технические характеристики для обработки нефтепромысловых труб

Оценка машин для Механическая обработка нефтепромысловых труб начинается с трех основных требований. Вы должны правильно подобрать размер станка, чтобы он соответствовал вашим самым тяжелым и крупным заготовкам. Неправильное определение этих компонентов приводит к возникновению узких мест и чрезмерному износу.

Диаметр шпинделя и пропускная способность сквозного отверстия

Отверстие шпинделя определяет максимальный внешний диаметр (НД), который вы можете обрабатывать. Вы не можете просто подогнать отверстие шпинделя под номинальный размер трубы. Вы должны учитывать высаженные концы, соединения и небольшие изгибы сырья. Если вы планируете обрабатывать 5-дюймовую обсадную колонну, диаметр отверстия 5,1 дюйма вызовет проблемы с загрузкой. Операторам будет сложно пропустить несовершенные трубы через головную бабку. Передовая практика требует указания отверстия шпинделя как минимум на 15–20 % больше максимального заданного наружного диаметра.

Крепление: системы с двойным патроном

Удержание заготовки влияет или ухудшает качество резьбы. Системы с двойным патроном представляют собой отраслевой стандарт. Они закрепляют трубу в двух отдельных точках вдоль оси передней бабки. Этот метод двойного захвата поглощает силы резания и предотвращает отклонение заготовки.

Вам необходимо выбрать между пневматическим и гидравлическим приводом патрона. Обе системы предлагают различные компромиссы:

• Пневматические патроны: они обеспечивают превосходное пропорциональное управление. Операторы могут легко настроить давление воздуха. Это предотвращает сдавливание и деформацию тонкостенных трубок. Для надежной работы пневматических систем требуется чистый и сухой воздух в цеху.

• Гидравлические патроны: они обеспечивают огромную силу захвата. Это делает их идеальными для толстостенных бурильных труб и тяжелых обсадных труб. Они справляются с режимами резания с высоким крутящим моментом без проскальзывания. Однако чрезмерное гидравлическое давление может легко раздавить деликатные материалы.

Крутящие и зубчатые головки

Нарезание резьбы на трубах большого диаметра требует значительного крутящего момента на низких оборотах. Вы часто удаляете твердые сплавы, такие как сталь P110 или Q125. Шпиндели с прямым приводом превосходно работают на высоких скоростях, но им не хватает необходимой крутящей силы на более низких оборотах. Когда шпиндель с прямым приводом сталкивается с тяжелым проходом нарезания резьбы, он может заглохнуть или потерять синхронизацию.

Шестеренчатые передние бабки решают эту проблему. Прочный редуктор увеличивает крутящий момент двигателя. Он подает непрерывную мощность непосредственно на режущий инструмент. При оценке технических характеристик изучите диаграммы кривых крутящего момента, предоставленные производителем. Убедитесь, что пиковый крутящий момент соответствует скорости шпинделя, которую вы собираетесь использовать для самых крупных операций нарезания резьбы.

Токарно-винторезный станок с плоской станиной и наклонной станиной: оценка архитектуры

Структурная основа машины определяет ее долговечность и производительность. Вам придется выбирать между традиционной плоской кроватью и современной наклонной кроватью. Каждая архитектура обслуживает разные производственные среды и бюджеты.

Конфигурации плоской кровати

В машинах с плоской платформой направляющие располагаются горизонтально. Этот классический дизайн хорошо выдерживает экстремальные весовые нагрузки. Если вы часто загружаете крупногабаритные трубы вручную с помощью мостовых кранов, платформы обеспечат широкий доступ. Обычно они требуют меньших первоначальных капитальных затрат.

Однако плоские станки страдают от плохой эвакуации стружки. Под действием силы тяжести стружка скапливается непосредственно на направляющих и на заготовке. Операторам приходится часто приостанавливать производство, чтобы очистить эти металлические гнезда. Кроме того, машины с плоской платформой занимают гораздо большую площадь. Это делает их менее идеальными для тесных помещений.

Конфигурации наклонной кровати

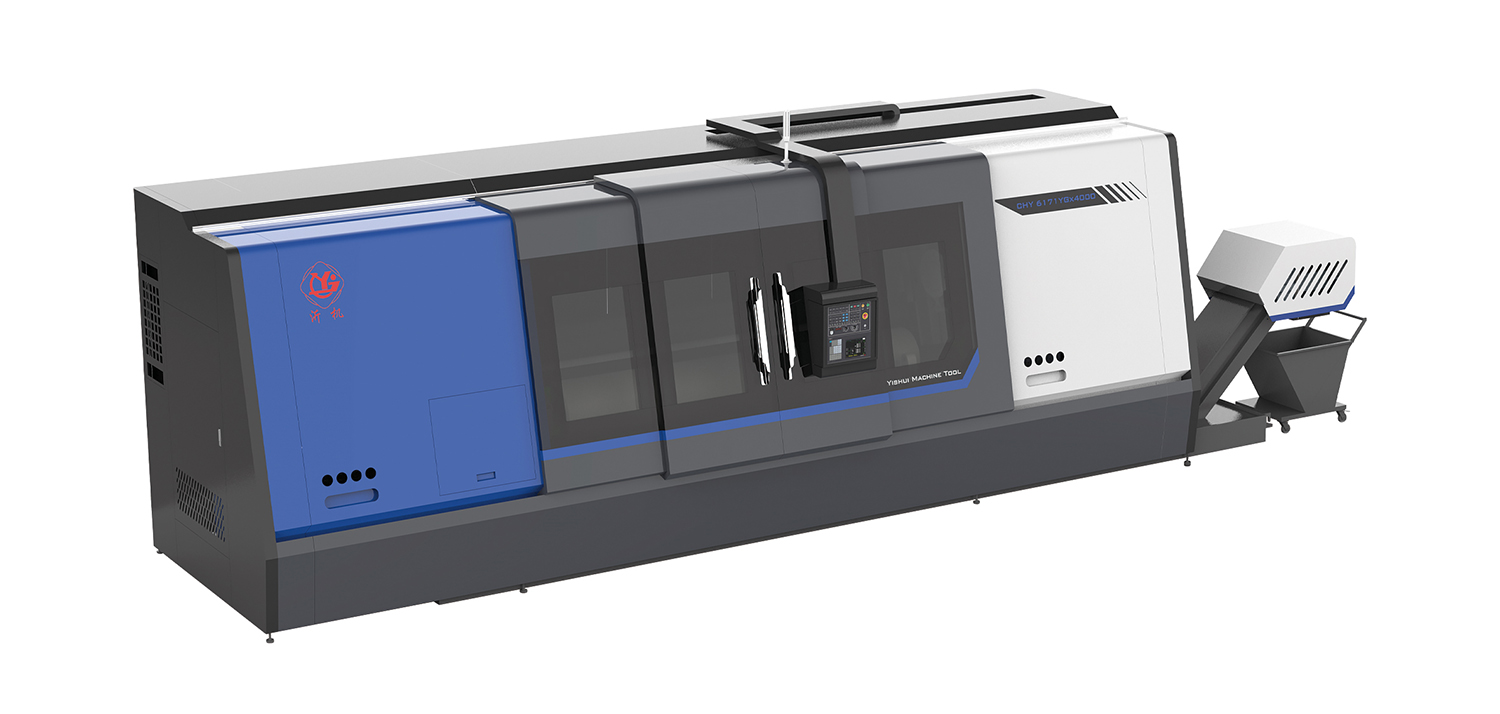

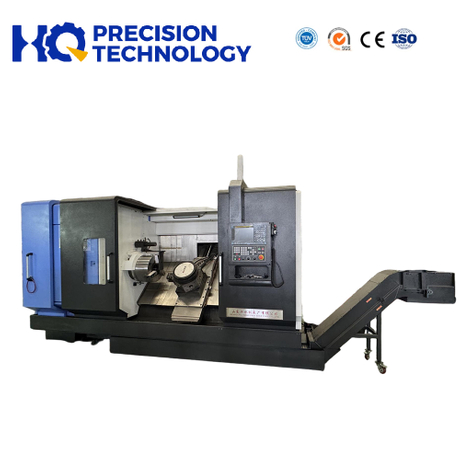

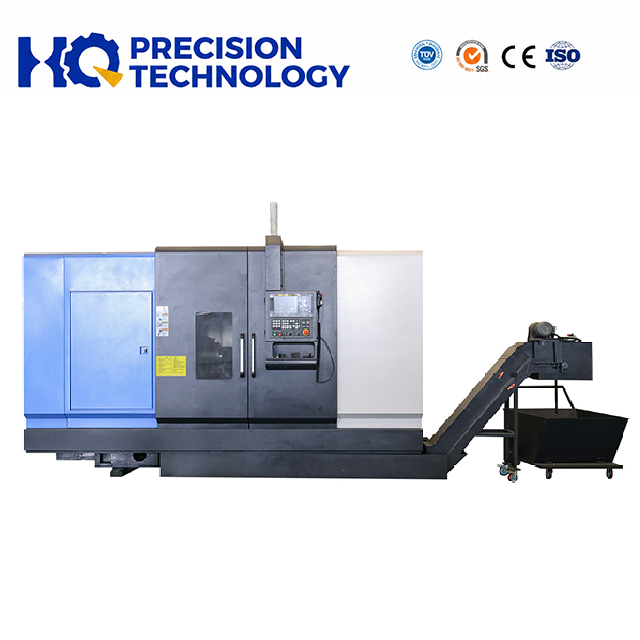

А Токарно-винторезный станок с наклонной станиной изменяет угол наклона направляющих, обычно от 30 до 45 градусов. Такая геометрия обеспечивает превосходную жесткость. Силы резания действуют непосредственно на самую тяжелую часть отливки. Это естественное поглощение гасит вибрацию во время тяжелых черновых проходов.

Наклонные станины превосходно справляются с эвакуацией стружки. Гравитация тянет стружку вниз и от зоны резания. Они попадают прямо в конвейер внизу. Этот непрерывный поток оказывается критически важным во время циклов глубокого нарезания резьбы. Кроме того, наклонная конструкция обеспечивает лучшую эргономику для операторов и легко интегрируется с автоматизированными портальными системами загрузки. Основным недостатком остается более высокая первоначальная инвестиционная стоимость.

Структура принятия архитектурных решений

Используйте следующую сравнительную таблицу для выбора конструкции:

Выбирайте плоскую станину, если вам приходится вручную обрабатывать небольшие объемы, разнообразные и крупногабаритные детали. Выбирайте наклонную станину, если вам требуется крупносерийное производство, заданное время цикла и автоматизированная обработка материалов.

Достижение соответствия требованиям при обработке резьбы API

Американский институт нефти (API) устанавливает бескомпромиссные стандарты для трубных соединений. Производство резьбы, соответствующей требованиям API 5CT или специализированных соединений премиум-класса VAM, требует абсолютного контроля над движением машины. Вы не можете достичь API резьбообработке на основе догадок. Соответствие

Контроль конусности и точность шага

Резьба для нефтяных месторождений использует точные конусы для создания надежных уплотнений. Станок должен одновременно интерполировать оси X и Z на большие расстояния. Даже микроскопическое отклонение в точности шага приведет к выходу из строя резьбомера. Соединение будет протекать под высоким давлением в полевых условиях.

Чтобы гарантировать такую ​​точность, выбирайте машины, оснащенные серводвигателями высокого разрешения. Эти двигатели должны приводить в движение сверхмощные предварительно натянутые ШВП. Эта механическая комбинация исключает люфт. Это обеспечивает идеальное перемещение режущей пластины по запрограммированному конусу, проход за проходом.

Управление вибрацией и болтовней

Вибрация разрушает отделку резьбы. Это приводит к истиранию при сборке труб полевым бригадам. Вы должны подавить вибрацию в ее источнике. Начните с основания машины. Ищите цельные отливки, отлитые из высококачественного миханитового железа. Масса этого материала поглощает гармонические частоты еще до того, как они достигнут режущего инструмента.

Далее оцените настройку инструмента. Избегайте легких револьверных головок VDI при работе с материалами большого диаметра. Они могут прогибаться под сильным давлением резания. Вместо этого укажите сверхмощные блочные турели. Револьверные головки жестко фиксируют расточные оправки и резьбонарезные держатели. Эта жесткость предотвращает смещение пластины во время финального прохода.

Риски внедрения и интеграция сайта

Приобретение машины решает только половину уравнения. Вы должны подготовить свое предприятие к беспрепятственной интеграции оборудования. Игнорирование этих практических рисков реализации приводит к серьезным задержкам запуска.

Специализированное оборудование требует определенной площади и требований к фундаменту. Эти машины имеют огромный физический вес. Вы не можете просто уронить их на стандартную 6-дюймовую бетонную плиту. Динамические нагрузки при тяжелых Операции по нарезке резьбы на нефтяных трубах требуют усиленного изолированного фундамента. Вам необходимо проконсультироваться с инженерами-строителями, чтобы залить нестандартные фундаменты. Это изолирует машину от вибраций, окружающих цех.

Обработка материалов представляет собой еще одно серьезное препятствие. Вы перемещаете 30-футовые секции тяжелой стали. Необходимо учитывать физическое пространство, необходимое для стоек для подающих труб, опор V-образных роликов и разгрузочных столов. Если вы планируете использовать механизмы автоматической загрузки и разгрузки, тщательно продумайте расположение ячеек. Убедитесь, что водители вилочных погрузчиков имеют достаточный радиус поворота для безопасной загрузки пакетов сырья.

Не стоит недооценивать кривую обучения оператора. Переход машинистов от стандартного G-кода к специализированному программированию нефтяных месторождений требует времени. Стандартное программирование становится утомительным при написании макросов для переменного шага и сложных конусов. Многие специализированные машины оснащены диалоговым программным обеспечением. Это программное обеспечение запрашивает у оператора размеры труб и типы резьбы, автоматически генерируя код. Инвестируйте значительные средства в обучение, предоставляемое поставщиками, чтобы восполнить этот пробел в знаниях.

Наконец, немедленно займитесь системами охлаждающей жидкости и фильтрации. Эвакуация стружки из глубоких отверстий требует подачи СОЖ под высоким давлением. Стандартная охлаждающая жидкость не вымывает стружку из длинной внутренней резьбы корпуса. Укажите программируемые насосы высокого давления. Сочетайте их с надежными фильтрами для отделения мелких металлических частиц. Это предотвращает преждевременный износ инструмента и сохраняет однородность качества поверхности.

Логика составления короткого списка и оценка поставщиков

Вы должны подходить к оценке поставщиков систематически. Не полагайтесь полностью на глянцевые маркетинговые брошюры или теоретические спецификации. Прежде чем размещать заказ на поставку, вам необходимо убедительное доказательство возможностей.

Всегда требуйте протокол заводских приемочных испытаний (FAT). Отправьте поставщику партию фактического производственного материала. Если вы режете сталь марки P110 или J55, заставьте их резать именно этот материал во время испытания. Наблюдайте за тем, как машина работает в заданное время цикла. Принесите на объект свои сертифицированные калибры для колец и пробок. Проверьте соответствие резьбы самостоятельно. Если поставщик отказывается от живого тестирования, немедленно исключите его из своего списка.

Строго оцените наличие их обслуживания и запасных частей. Графики добычи нефти на месторождениях действуют круглосуточно. Время простоя обходится в тысячи долларов в час. Попросите поставщика предоставить документированное соглашение об уровне обслуживания (SLA) по устранению простоев. Выясните, где они складируют запасные части. Если запатентованный компонент коробки передач или плата системы управления выходят из строя, вам потребуется доставить замену в одночасье, а не через океан в течение трех недель.

Сформулируйте стандартизированный контрольный список запроса цен (RFQ). Используйте этот контрольный список, чтобы обеспечить единообразие торгов среди поставщиков. Отдайте приоритет следующим элементам:

1. Требуется точный зазор отверстия шпинделя.

2. Определенные типы патронов (передний и задний).

3. Желаемая структура кровати (плоская или наклонная).

4. Включены программные макросы API и модули диалогового программирования.

5. Номинальное давление охлаждающей жидкости и характеристики конвейера для стружки.

Заключение

Выбор токарно-винторезного станка для тяжелых условий эксплуатации требует баланса между текущими бюджетными реалиями и долгосрочной жесткостью, потенциалом автоматизации и строгим соответствием API. Чтобы добиться устойчивого успеха в секторе OCTG, вам необходимо выйти за рамки стандартных токарных станков. Ставки остаются слишком высокими для импровизированных решений или неадекватного оборудования.

Мы советуем вам отдать предпочтение тяжелому железному фундаменту, достаточному зазору отверстия шпинделя и надежным системам двойного патрона. Эти структурные основы имеют гораздо большее значение, чем поверхностные функции программного обеспечения или незначительные косметические обновления. Жесткость всегда определяет качество резьбы. Правильная эвакуация стружки требует непрерывности производственного процесса.

Примите активные меры сегодня. Загрузите стандартизированный контрольный список закупок, чтобы согласовать работу своих инженерных групп и отделов закупок. Запросите консультацию у авторитетных производителей станков. Отправьте поставщикам чертежи самых сложных деталей для комплексного анализа времени цикла. Тщательная подготовка гарантирует успешный запуск оборудования.

Часто задаваемые вопросы

Вопрос: В чем разница между токарным станком нефтяной страны и стандартным токарным станком с ЧПУ?

Ответ: Токарные станки Oil Country имеют исключительно большие полые шпиндели. Они включают в себя двойные патроны, расположенные в передней и задней части передней бабки. Такая конструкция позволяет полностью проходить через машину длинным отрезкам труб. Он обеспечивает чрезвычайную жесткость, тогда как на стандартных токарных станках длинные трубы опасно свисают из одного переднего патрона.

Вопрос: Может ли токарно-винторезный станок с наклонной станиной обрабатывать тяжелые нефтепромысловые трубы?

А: Да. Наклонные кровати обеспечивают превосходную структурную жесткость. Наклонная конструкция направляет большие режущие силы прямо на основание. Они обеспечивают превосходную эвакуацию стружки. Это делает их очень эффективными для нарезания резьбы на тяжелых нефтяных трубах при условии, что вы правильно подберете машину для конкретного веса труб.

Вопрос: Нужны ли мне специальные системы ЧПУ для обработки резьбы API?

О: Хотя стандартные элементы управления, такие как FANUC или Siemens, могут обрабатывать потоки API, программировать их вручную сложно. Специализированные токарные станки для труб часто оснащены специализированными макропеременными и диалоговым программным обеспечением. Эти инструменты специально разработаны для нарезания резьбы с переменным шагом и конусностью. Они значительно сокращают время настройки и количество ошибок оператора.

Вопрос: Как предотвратить деформацию трубы при зажиме тонкостенных труб?

О: Используйте программируемые гидравлические или пропорциональные пневматические патроны. Эти системы позволяют операторам точно регулировать давление захвата. Сочетайте эти усовершенствованные патроны с широкими, закругляющимися кулачками. Более широкая площадь поверхности равномерно распределяет силу захвата, предотвращая сдавливание или деформацию трубки во время тяжелых разрезов.
