Как проверить токарно-фрезерный центр перед отправкой?

Приобретение дорогостоящего оборудования с ЧПУ требует огромных финансовых и операционных затрат. Заводские приемочные испытания (FAT) служат вашей последней линией защиты перед отправкой. Этот важный процесс защищает ваши капиталовложения. Обнаружение несоответствий после прибытия машины приводит к настоящей катастрофе. Обнаружение проблем с выравниванием или отсутствие пользовательских функций в вашем цехе приводит к серьезным задержкам производства. Вы также рискуете вступить в дорогостоящие и длительные споры, пытаясь исправить ошибки на местном уровне.

Мы обеспечиваем строгую, основанную на фактических данных основу для проверок перед отправкой. Вы узнаете, как сверять физические сборки с исходными заказами на поставку. Мы покажем вам, как точно проверять геометрические допуски. Вы также узнаете, какие шаги необходимо предпринять, чтобы обеспечить полную готовность вашего оборудования к безопасной транспортировке. Внедрите эти стратегии, чтобы гарантировать беспрепятственную установку и немедленную производительность.

Ключевые выводы

• Всегда сверяйте паспортные таблички и компоненты физического станка с согласованными спецификациями токарных фрезерных станков в вашем контракте.

• Требуйте стандартизированные отчеты о геометрической и кинематической точности (например, лазерная калибровка, испытания шариковым стержнем) непосредственно у поставщика.

• Обязательно выполните динамическую пробную резку, имитирующую реальную производственную среду, особенно если вы покупаете токарно-фрезерный станок со сложными деталями..

• Приостановите окончательное утверждение и оплату до тех пор, пока все индивидуальные интеграции и функции автоматизации не будут полностью проверены на предприятии поставщика.

1. Установите базовый уровень: проверка характеристик токарно-фрезерного станка.

Дефицит цепочки поставок часто вынуждает производителей заменять внутренние компоненты. Строители могут поменять серводвигатель определенной марки. Они могут менять поставщиков направляющих, чтобы уложиться в сроки. Эти несанкционированные изменения напрямую влияют на долгосрочную надежность. Они также усложняют доступность запасных частей для текущего обслуживания в будущем. Раннее выявление этих отклонений избавит вас от серьезных головных болей в дальнейшем.

Вы должны провести строгий аудит документов на месте. Относитесь к этому шагу как к тщательному финансовому аудиту.

1. Сравните заказ на поставку (ЗП) построчно с физической сборкой.

2. Найдите и запишите серийные номера, отштампованные непосредственно на станине машины.

3. Проверьте серийные номера на всех шпинделях и блоке управления ЧПУ.

4. Немедленно документируйте любые несоответствия в своем основном журнале проверок.

Затем внимательно осмотрите критические узлы. Подтвердите точную марку и модель линейных направляющих. Убедитесь, что шарико-винтовые передачи и серводвигатели точно соответствуют вашему контракту. Внимательно осмотрите револьверные головки инструментов. Убедитесь, что они идеально соответствуют вашим утвержденным Характеристики токарных фрезерных станков . Никогда не принимайте устные гарантии замены компонентов.

Электрические установки требуют равного внимания. Убедитесь, что требуемое напряжение точно соответствует вашему объекту. Перед отправкой проверьте требования к трансформатору. Ищите локализованные сертификаты соответствия. Маркировка CE или UL должна физически присутствовать на заводской табличке.

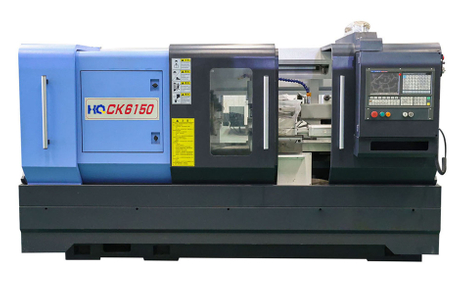

2. Механический и визуальный аудит: проверка основного оборудования.

Оценка Токарно-фрезерный станок требует глубокого физического изучения. Машина премиум-класса должна иметь безупречную физическую конструкцию. Осмотрите основные поверхности отливки при ярком свете. Ищите пористость, грубые пятна или микротрещины. Эти недостатки указывают на плохое качество литья. Некачественные отливки плохо поглощают вибрацию при тяжелой резке. Затем оцените корпуса из листового металла. Проверьте подгонку и отделку каждого дверного шва. Убедитесь, что все уплотнения полностью герметичны для охлаждающей жидкости. Негерметичные корпуса создают серьезную угрозу безопасности в вашем цеху.

Системы жидкости и смазки требуют пристального внимания. Проверьте прокладку всех гидравлических линий. Проследите пневматические линии от коллектора до конечной точки. Ищите опасные перегибы в шлангах. Убедитесь, что шланги не подвергаются воздействию острых участков стружки. Разрыв гидравлической линии мгновенно останавливает производство. Тщательно осмотрите автоматическую систему смазки. Включите и включите смазочный насос вручную. Убедитесь, что масло правильно течет по всем поверхностям. Убедитесь, что масло достигает гаек шариковых винтов.

За безупречным внешним видом часто скрывается просроченная внутренняя проводка. Никогда не судите об оборудовании только по его окраске. Требуйте открыть электрические шкафы во время проверки.

• Убедитесь, что маркировка проводов соответствует электрической схеме.

• Проверьте правильность заземления всех высоковольтных компонентов.

• Оцените общую чистоту разводки внутри главной панели.

• Убедитесь, что охлаждающие вентиляторы или охладители шкафа работают правильно.

Грязные панели часто сигнализируют о плохом общем контроле качества. Небрежная проводка значительно усложняет поиск неисправностей в будущем. Прежде чем разрешить отправку, устраните грязные панели.

3. Проверка точности: геометрическая и кинематическая точность.

Статическая геометрия и точность позиционирования остаются неизменными. Двойные токарные и фрезерные операции требуют безупречного выравнивания. Если оси слегка смещаются, сложные детали не подлежат проверке. Вы не можете компенсировать плохую базовую геометрию, используя только программное обеспечение. В железе должна существовать физическая прямоугольность.

Начните с тестирования шпинделей и револьверов. Для этих проверок используйте сертифицированные тестовые планки. Установите высококачественные циферблатные индикаторы на магнитные основания. Точно измерьте биение главного и вспомогательного шпинделя. Высокое биение мгновенно портит отделку поверхности. Проверьте повторяемость индексации револьверной головки. Поверните турель несколько раз. Обеспечьте точное выравнивание по осевой линии шпинделя после каждого индекса.

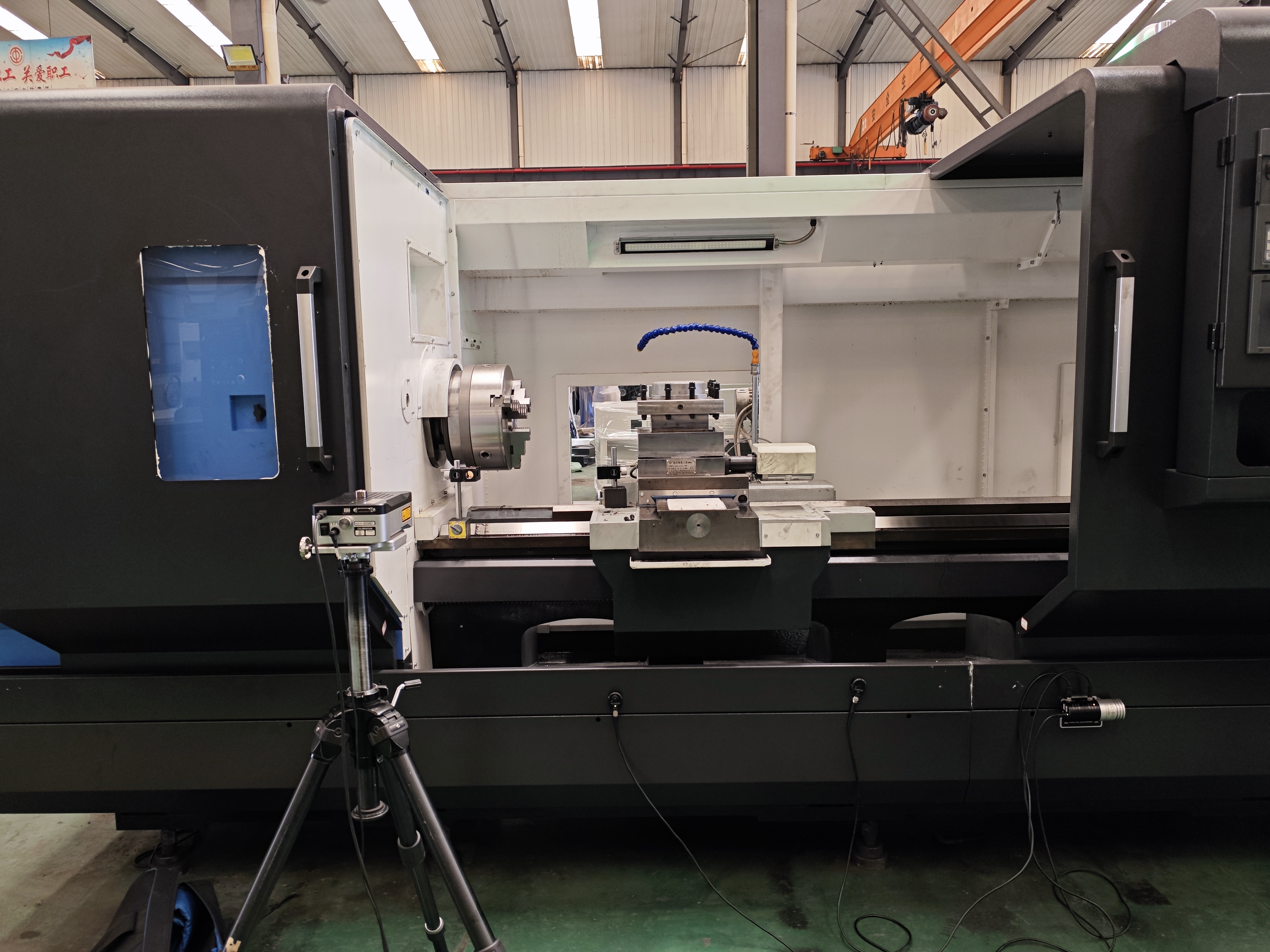

Не принимайте данные исторической точности. Требуйте от изготовителя проведения калибровочных испытаний в режиме реального времени. Посмотрите испытания лазерного интерферометра лично. Они должны обмениваться результатами для обеспечения точности линейного позиционирования. Проверьте повторяемость на основе стандартов ISO 230-2. Далее запросите у компании Renishaw результаты испытаний шаровой опоры. Эти тесты прекрасно подтверждают цикличность. Они также доказывают возможности одновременной интерполяции по осям.

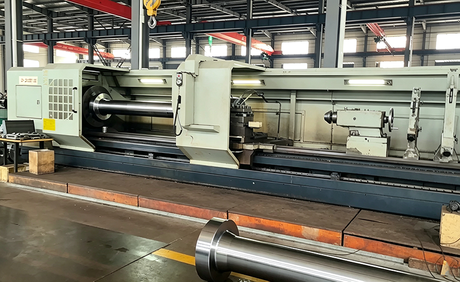

4. Динамическая производительность: пробная резка сложных деталей

Статическая точность никогда не гарантирует динамическую жесткость. Резка грузов требует огромных физических усилий. Накопление тепла предсказуемо приводит к расширению металла. А Токарно-фрезерный станок для сложных деталей должен доказать свою работоспособность в условиях стресса. Реальные условия обнаруживают слабые места, невидимые во время статического тестирования.

Предложите свою собственную сложную конструкцию тестируемой детали. Альтернативно используйте стандартную тестовую деталь NAS 979. Эта деталь должна требовать одновременного 4- или 5-осевого движения. Стандартные тестовые разрезы быстро обнаруживают задержку сервопривода. Внимательно следите за оборудованием во время тяжелых черновых проходов. Следите за ненормальной вибрацией станины машины. Прислушайтесь к болтовне или необычному шуму шпинделя. Высокоскоростные чистовые проходы проверяют целостность подшипников шпинделя.

Измерьте готовую деталь сразу после раскроя. Для проверки используйте координатно-измерительную машину (КИМ). Оцените шероховатость поверхности (Ra). Проверьте все допуски размеров на соответствие обещанной базовой линии. Если деталь выходит из строя, машина не проходит FAT.

5. Проверка автоматизации и пользовательских возможностей

Многие покупатели инвестируют в специальный токарно-фрезерный станок для повышения производительности без присмотра. Интеграция программного обеспечения и средств автоматизации часто становится частым источником сбоев. Вы должны тщательно протестировать эти взаимосвязанные системы. Простоя робота-погрузчика снижает рентабельность инвестиций.

Начните с тестирования приводного инструмента и движений по оси Y. Проверьте физическое зацепление приводных инструментов. Измерьте доступный крутящий момент при тяжелых фрезерных нагрузках. Остановка приводного инструмента портит дорогие пластины. Внимательно проверьте пределы хода по оси Y. Проверьте его жесткость при проведении операций нецентрового фрезерования. Прогиб здесь создает конические стенки на фрезерованных элементах.

Автоматизированное тестирование требует длительных и непрерывных циклов. Короткие тесты скрывают проблемы с температурой.

• Непрерывно включите устройство подачи прутка в течение 30+ минут.

• Несколько раз запускайте ловушку деталей, чтобы выявить механические зависания.

• Тестируйте интерфейсы роботизированной загрузки, чтобы выявить ошибки сетевой связи.

• Запускайте аварийные остановки во время циклов автоматизации, чтобы убедиться в безопасном восстановлении.

Убедитесь, что все пользовательские макросы работают правильно. Проверьте системы охлаждения высокого давления на наличие утечек. Убедитесь, что программное обеспечение для обнаружения поломки инструмента установлено правильно. Проверьте лазерные измерительные системы, намеренно затупив инструмент. Система должна обнаружить ошибку и остановить производство.

6. Завершение заводской проверки с поставщиком токарных фрезерных станков.

Данные проверки ничего не значат без решительных действий. Вы должны систематически обрабатывать собранные данные. Просмотрите каждую аномалию, обнаруженную во время тестирования. Никогда не игнорируйте мелкие ошибки. Небольшие проблемы позже перерастают в крупные поломки.

Тщательно документируйте каждое несоответствие. Регистрируйте как мелкие косметические проблемы, так и крупные функциональные дефекты. Делайте фотографии утечек или плохой проводки в высоком разрешении. Запишите видео с отметками времени о ненормальных шумах шпинделя. Потребуйте письменный план смягчения последствий от вашего поставщик токарных фрезерных станков . Сделайте это перед подписанием каких-либо разрешительных документов. Они должны взять на себя обязательство установить даты.

Подготовка к отправке сопряжена с серьезными транзитными рисками. Подтвердите протокол применения космолина или тяжелых ингибиторов ржавчины. Соленый воздух быстро разрушает голый металл во время морских перевозок. Проверьте, как будут закреплены движущиеся части. Револьверная головка, шпиндельная головка и задняя бабка должны быть физически закреплены. Тяжелые стальные кронштейны предотвращают смещение. Закрепление этих массивных компонентов предотвращает повреждение подшипников во время грубой транспортировки. Убедитесь, что внутри электрических шкафов размещены влагопоглощающие пакеты с влагопоглотителем.

Заключение

Тщательная предотгрузочная проверка переносит риски устранения дефектов обратно на производителя. Обнаружение ошибок на заводе значительно экономит время простоя после окончательной установки. Вы не тратите недели на ожидание доставки запасных частей через океан. Всегда оформляйте контрольный список FAT в своих первоначальных контрактах на закупку. Убедитесь, что строители выделили достаточно времени на тестирование до окончательной даты отгрузки. Возьмите на себя физический осмотр, чтобы гарантировать немедленную производительность в вашем цехе с первого же дня.

Часто задаваемые вопросы

Вопрос: Должен ли я нанять стороннего инспектора, если я не могу посетить производителя за границей?

А: Да. Настоятельно рекомендуется нанять местного сертифицированного эксперта по метрологии ЧПУ. Затраты на стороннего инспектора составляют часть времени простоя, необходимого для ремонта неисправной машины после поставки. Они приносят с собой объективные измерительные инструменты и глубокий опыт заводской оценки.

Вопрос: Какая документация должна быть включена в транспортную коробку?

Ответ: Вы должны получить чертежи фундамента и планировки. Убедитесь, что электрические схемы и пневматические схемы присутствуют. В ящике должны быть USB-накопители для резервного копирования параметров и подробные руководства оператора. Всегда проверяйте, что подписанный отчет о проверке геометрической точности надежно упакован внутри.

Вопрос: Кто несет ответственность, если машина прошла проверку на заводе, но прибыла с отклонениями?

Ответ: Это зависит от ваших уточненных Инкотермс (например, FOB или CIF/DDP). Это подчеркивает важность комплексного морского и грузового страхования. Заводская проверка устанавливает окончательную основу. Это доказывает, что оборудование было изготовлено правильно перед окончательной логистической передачей.
