Como inspecionar o centro de torneamento e fresamento antes do envio?

A aquisição de equipamentos CNC de alto valor envolve enormes riscos financeiros e operacionais. O Teste de Aceitação de Fábrica (FAT) serve como sua linha de defesa final antes do envio. Este processo crucial protege seu investimento de capital. Descobrir discrepâncias após a chegada da máquina desencadeia um desastre absoluto. Encontrar problemas de alinhamento ou falta de recursos personalizados no chão de fábrica causa graves atrasos na produção. Você também corre o risco de entrar em disputas dispendiosas e prolongadas tentando corrigir erros localmente.

Fornecemos uma estrutura rigorosa e baseada em evidências para inspeções pré-embarque. Você aprenderá como verificar construções físicas em relação aos seus pedidos de compra originais. Mostraremos como validar tolerâncias geométricas com precisão. Você também descobrirá etapas essenciais para garantir que seu equipamento esteja totalmente pronto para um transporte seguro. Implemente essas estratégias para garantir uma instalação perfeita e produtividade imediata.

Principais conclusões

• Sempre cruze as placas de dados e componentes da máquina física com as especificações do torno-fresador acordadas em seu contrato.

• Exija relatórios padronizados de precisão geométrica e cinemática (por exemplo, calibração de laser, testes de barra esférica) diretamente do fornecedor.

• Exija um corte de teste dinâmico que imite seu ambiente de produção real, especialmente se você estiver comprando uma máquina de torneamento e fresamento de peças complexas.

• Retenha a aprovação final e o pagamento até que todas as integrações personalizadas e recursos de automação sejam totalmente validados no fornecedor.

1. Estabeleça a linha de base: verificando as especificações da máquina de torneamento e fresamento

A escassez na cadeia de abastecimento frequentemente força os fabricantes a substituir componentes internos. Os construtores podem trocar uma marca específica de servo motor. Eles podem mudar os fornecedores de guias para cumprir os prazos. Essas alterações não autorizadas impactam diretamente a confiabilidade a longo prazo. Eles também complicam a disponibilidade futura de peças para manutenção de rotina. Detectar esses desvios precocemente evita dores de cabeça significativas no futuro.

Você deve realizar uma auditoria rigorosa de documentos no local. Trate esta etapa como uma auditoria financeira rigorosa.

1. Compare o pedido de compra (PO) linha por linha com a construção física.

2. Localize e registre os números de série estampados diretamente na base da máquina.

3. Verifique os números de série em todos os fusos e na unidade de controle CNC.

4. Documente quaisquer discrepâncias imediatamente em seu registro mestre de inspeção.

Em seguida, inspecione de perto os subconjuntos críticos. Confirme a marca e o modelo exatos das guias lineares. Verifique se os parafusos esféricos e os servomotores correspondem exatamente ao seu contrato. Inspecione as torres de ferramentas cuidadosamente. Certifique-se de que eles estejam perfeitamente alinhados com o seu aprovado Especificações da máquina de torneamento e fresagem . Nunca aceite garantias verbais para substituições de componentes.

As configurações elétricas exigem um exame minucioso igual. Verifique se a tensão necessária corresponde exatamente à sua instalação. Verifique os requisitos do transformador antes do envio. Procure certificações de conformidade localizadas. As marcações CE ou UL devem estar fisicamente presentes na placa de identificação.

2. Auditoria Mecânica e Visual: Inspecionando o Hardware Central

Avaliando um A máquina de torneamento e fresagem requer um exame físico profundo. Uma máquina premium deve apresentar uma construção física impecável. Inspecione as principais superfícies de fundição sob luz forte. Procure por porosidade, manchas ásperas ou microfissuras. Essas falhas indicam má qualidade de fundição. As peças fundidas de baixa qualidade absorvem mal a vibração durante cortes pesados. Em seguida, avalie os gabinetes de chapa metálica. Verifique o ajuste e o acabamento em cada costura da porta. Certifique-se de que todas as vedações estejam completamente estanques ao líquido refrigerante. Invólucros com vazamento criam enormes riscos de segurança no chão de fábrica.

Os sistemas de fluidos e lubrificação exigem muita atenção. Examine o roteamento de todas as linhas hidráulicas. Trace as linhas pneumáticas do coletor até o ponto final. Procure por dobras perigosas nas mangueiras. Certifique-se de que nenhuma mangueira esteja exposta a zonas pontiagudas de lascas. Uma linha hidráulica cortada interrompe a produção instantaneamente. Inspecione cuidadosamente o sistema de lubrificação automática. Faça o ciclo da bomba de lubrificação manualmente. Confirme se o óleo flui adequadamente em todas as superfícies. Verifique se o óleo chega às porcas do parafuso esférico.

Um exterior imaculado muitas vezes esconde uma fiação interna apressada. Nunca julgue o equipamento apenas pela pintura. Exija armários elétricos abertos durante sua inspeção.

• Verifique se a etiquetagem clara dos fios corresponde aos esquemas elétricos.

• Verifique o aterramento adequado em todos os componentes de alta tensão.

• Avalie a limpeza geral do roteamento dentro do painel principal.

• Certifique-se de que os ventiladores de resfriamento ou os resfriadores do gabinete funcionem corretamente.

Painéis bagunçados geralmente sinalizam um controle geral de qualidade ruim. A fiação desleixada complica imensamente a solução de problemas futuros. Aborde os painéis bagunçados antes de autorizar o envio.

3. Validação de Precisão: Precisão Geométrica e Cinemática

A geometria estática e a precisão posicional permanecem inegociáveis. As operações duplas de torneamento e fresamento exigem um alinhamento perfeito. Se os eixos se desviarem ligeiramente, as peças complexas falharão na inspeção. Você não pode compensar uma geometria de base ruim usando apenas software. A quadratura física deve existir no ferro.

Comece testando os fusos e as torres. Use barras de teste certificadas para essas verificações. Monte relógios comparadores de última geração em bases magnéticas. Meça com precisão o desvio do fuso principal e do subfuso. O alto batimento danifica os acabamentos superficiais instantaneamente. Verifique a repetibilidade da indexação da torre. Gire a torre várias vezes. Garanta o alinhamento exato com a linha central do fuso após cada indexação.

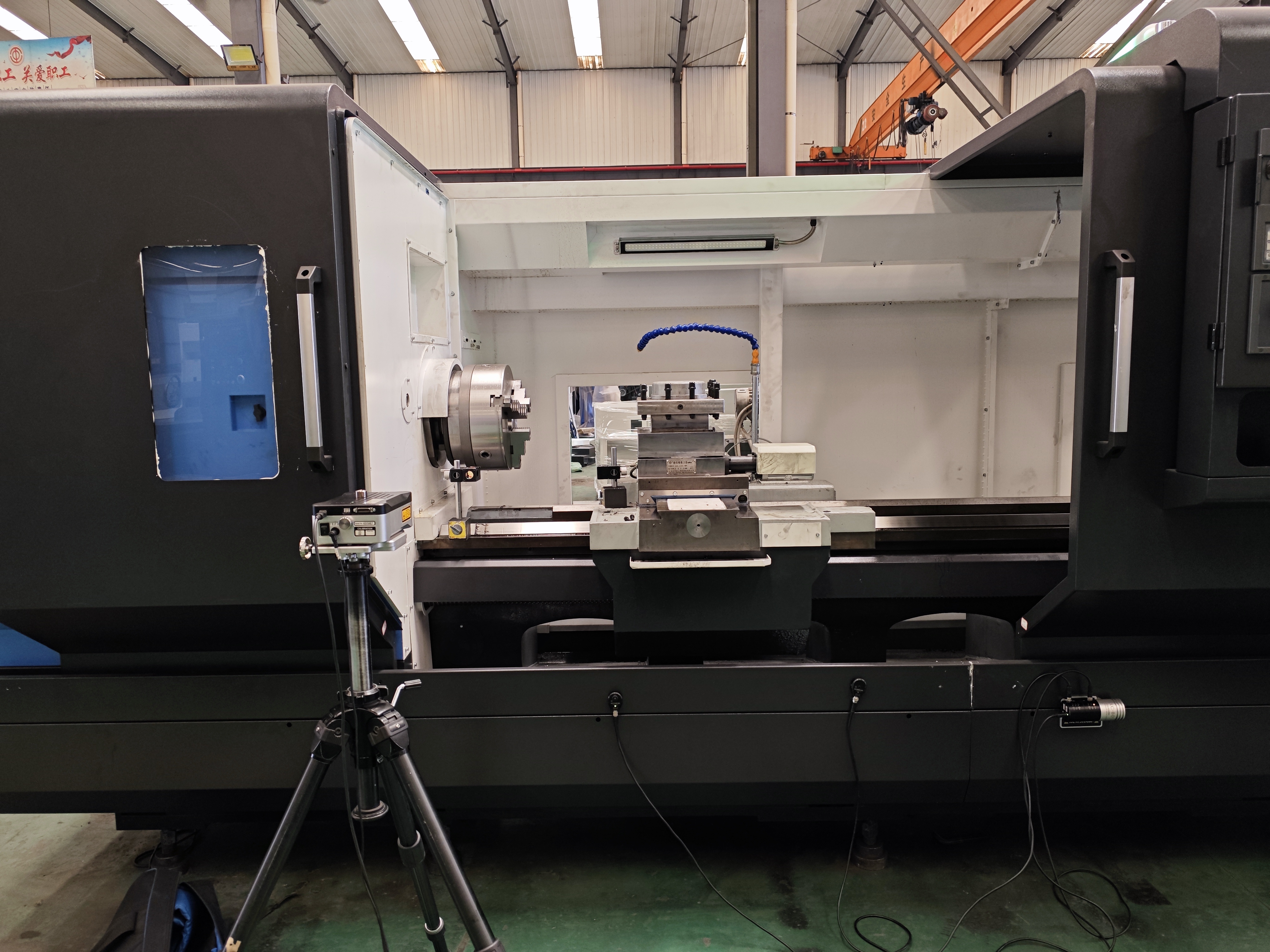

Não aceite dados históricos de precisão. Exija que o construtor realize testes de calibração em tempo real. Assista pessoalmente ao teste do interferômetro a laser. Eles devem compartilhar resultados para precisão de posicionamento linear. Verifique a repetibilidade com base nos padrões ISO 230-2. Em seguida, solicite os resultados do teste da barra esférica da Renishaw. Esses testes verificam perfeitamente a circularidade. Eles também comprovam capacidades de interpolação de eixos simultâneos.

4. Desempenho Dinâmico: Teste de Corte para Peças Complexas

A precisão estática nunca garante rigidez dinâmica. As cargas de corte introduzem forças físicas massivas. O acúmulo de calor expande o metal de maneira previsível. UM A máquina fresadora e torneadora de peças complexas deve provar sua capacidade sob estresse. As condições do mundo real revelam pontos fracos invisíveis durante os testes estáticos.

Forneça seu próprio design desafiador de peça de teste. Como alternativa, use uma peça de teste NAS 979 padrão. Esta peça deve exigir movimento simultâneo de 4 ou 5 eixos. Cortes de teste padrão expõem rapidamente o atraso do servo. Monitore o equipamento de perto durante passes de desbaste pesados. Fique atento a vibrações anormais na base da máquina. Ouça conversas ou ruídos incomuns no fuso. As passagens de acabamento em alta velocidade testam a integridade do rolamento do fuso.

Meça a peça acabada imediatamente após o corte. Use uma máquina de medição por coordenadas (CMM) para verificação. Avalie a rugosidade do acabamento superficial (Ra). Verifique todas as tolerâncias dimensionais em relação à linha de base prometida. Se a peça falhar, a máquina falha no FAT.

5. Validando automação e recursos personalizados

Muitos compradores investem em um tornofresadora personalizada para aumentar o rendimento autônomo. A integração de software e automação frequentemente se torna pontos de falha comuns. Você deve testar rigorosamente esses sistemas interconectados. Um carregador de robô ocioso arruína seu ROI.

Comece testando ferramentas motorizadas e movimentos do eixo Y. Teste o envolvimento físico de ferramentas acionadas. Meça o torque disponível sob cargas pesadas de fresamento. Parar ferramentas motorizadas arruína pastilhas caras. Verifique cuidadosamente os limites do curso do eixo Y. Verifique sua rigidez durante operações de fresamento descentralizado. A deflexão aqui cria paredes cônicas em recursos fresados.

Os testes de automação requerem ciclos prolongados e ininterruptos. Testes curtos escondem problemas térmicos.

• Faça o ciclo do alimentador de barras continuamente por mais de 30 minutos.

• Execute o coletor de peças repetidamente para identificar problemas mecânicos.

• Teste interfaces de carregamento robótico para detectar falhas de comunicação de rede.

• Acione paradas de emergência durante os ciclos de automação para verificar a recuperação segura.

Verifique se todos os programas de macro personalizados funcionam corretamente. Verifique se há vazamentos nos sistemas de refrigeração de alta pressão. Certifique-se de que o software de detecção de quebra de ferramenta esteja instalado corretamente. Teste os sistemas de medição a laser cegando intencionalmente uma ferramenta. O sistema deve detectar o erro e interromper a produção.

6. Finalizando o FAT com seu fornecedor de torno-fresador

Os dados de inspeção não significam nada sem uma ação decisiva. Você deve lidar com os dados coletados sistematicamente. Revise todas as anomalias encontradas durante o teste. Nunca descarte pequenos erros. Pequenos problemas se transformam em grandes colapsos posteriormente.

Documente cada discrepância completamente. Registre pequenos problemas cosméticos e grandes defeitos funcionais. Capture fotos de alta resolução de vazamentos ou fiação inadequada. Grave vídeos com carimbo de data e hora de ruídos anormais do fuso. Exija um plano de mitigação por escrito do seu fornecedor de máquina de torneamento e fresagem . Faça isso antes de assinar qualquer documento de liberação. Eles devem se comprometer a fixar datas.

A preparação do envio apresenta grandes riscos de trânsito. Confirme o protocolo para aplicação de cosmolina ou inibidores de ferrugem pesados. O ar salgado destrói rapidamente o metal descoberto durante o transporte marítimo. Verifique como as peças móveis serão fixadas. A torre, a cabeça do fuso e o cabeçote móvel devem ser fisicamente fixados. Suportes de aço pesados ​​evitam deslocamentos. A proteção desses componentes maciços evita danos ao rolamento durante transportes difíceis. Verifique se os pacotes dessecantes que absorvem umidade estão colocados dentro dos gabinetes elétricos.

Conclusão

Uma rigorosa inspeção pré-embarque transfere os riscos de resolução de defeitos de volta para o fabricante. Detectar erros na fábrica economiza imenso tempo de inatividade na instalação final. Você evita perder semanas esperando que peças de reposição cruzem oceanos. Sempre formalize o checklist do FAT dentro dos seus contratos iniciais de compra. Certifique-se de que os construtores alocam tempo de teste suficiente antes da data final de envio. Assuma o controle de sua inspeção física para garantir produtividade imediata no seu chão de fábrica.

Perguntas frequentes

P: Devo contratar um inspetor terceirizado se não puder visitar o fabricante no exterior?

R: Sim. É altamente recomendável contratar um especialista local em metrologia CNC certificado. O custo de um inspetor terceirizado é uma fração do tempo de inatividade necessário para consertar uma máquina defeituosa após a entrega. Eles trazem ferramentas de medição objetivas e profunda experiência em avaliação de fábrica.

P: Que documentação deve ser incluída na caixa de transporte?

R: Você deve receber desenhos de fundação e layout. Certifique-se de que diagramas elétricos e esquemas pneumáticos estejam presentes. A caixa deve incluir USBs de backup de parâmetros e manuais do operador abrangentes. Sempre verifique se o relatório de inspeção de precisão geométrica assinado está embalado de forma segura em seu interior.

P: Quem é o responsável se a máquina passar na inspeção de fábrica, mas chegar desalinhada?

R: Isso depende dos Incoterms esclarecidos (por exemplo, FOB vs. CIF/DDP). Destaca a importância de um seguro marítimo e de frete abrangente. A inspeção da fábrica estabelece uma linha de base definitiva. Isso prova que o equipamento foi construído corretamente antes da entrega logística final.
