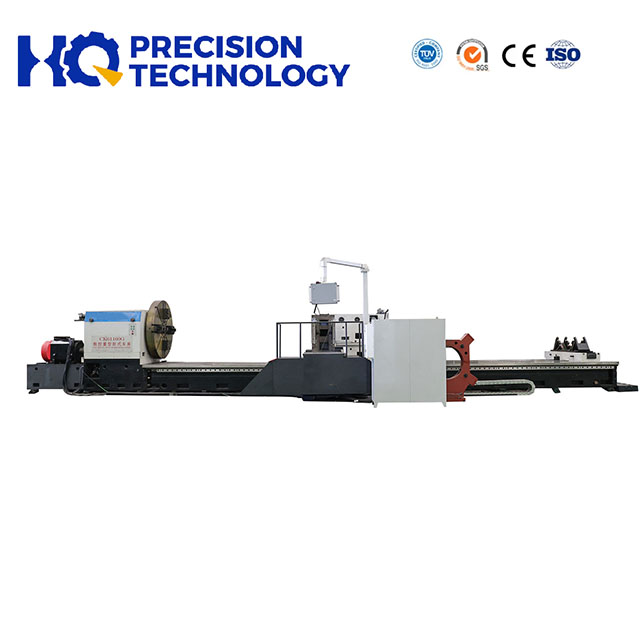

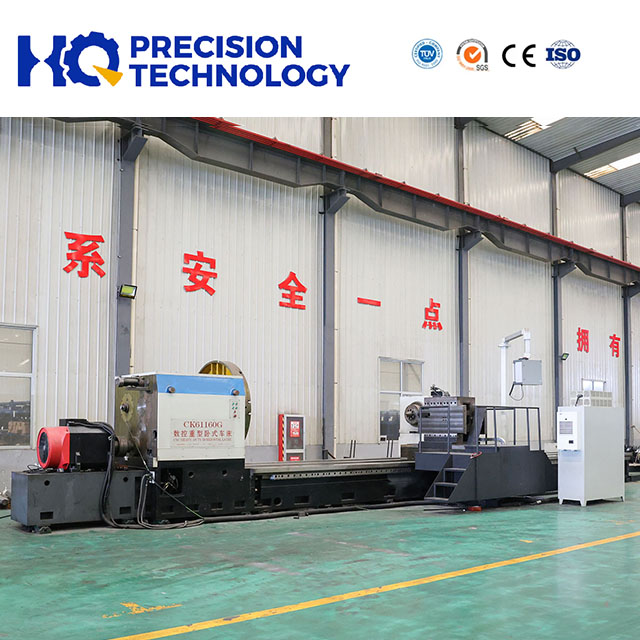

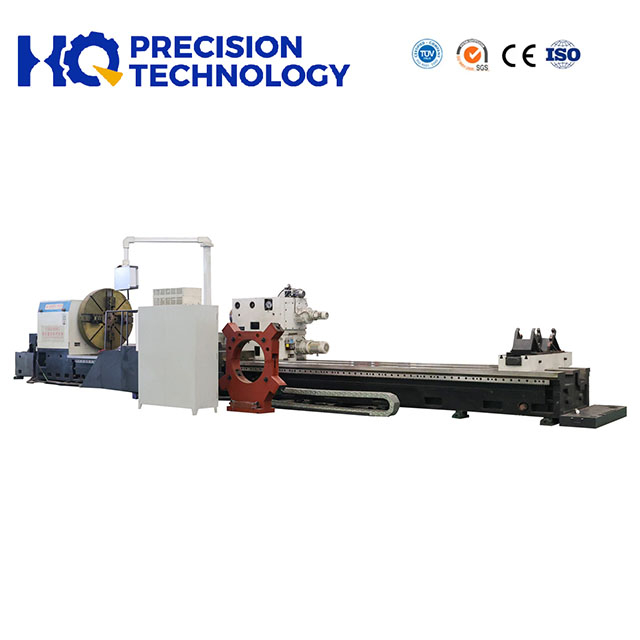

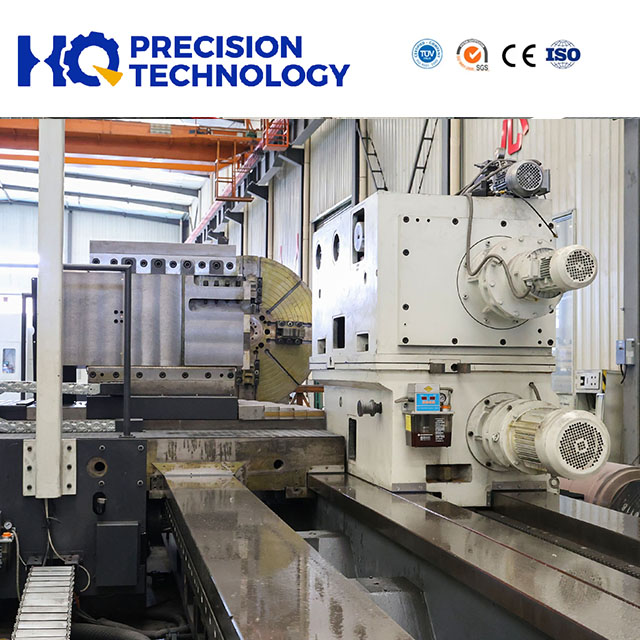

Высококачественный горизонтальный токарный станок с ЧПУ грузоподъемностью до 50 т для обработки металлов

ФУНКЦИИ

Станок имеет множество преимуществ, таких как высокая статическая и динамическая жесткость, , длительный срок службы, , высокая эффективность, безопасные и надежные функции, , простота в эксплуатации и красивый внешний вид..

● Шпиндель шпиндельной коробки представляет собой сквозную конструкцию, в которой используется высокоточная двухстоечная цилиндрическая роликовая опора, обладающая высокой точностью и хорошей стабильностью.

●Главный привод приводится в движение серводвигателем шпинделя переменного тока или двигателем постоянного тока с двумя гидравлическими шестернями, бесступенчатой ​​регулировкой скорости передачи, широким диапазоном регулирования скорости и хорошей адаптируемостью.

●Направляющая станины оснащена встроенной трех- шиной или четырехнаправляющей обрабатывается ,и методом тонкого шлифования. Основная поверхность направляющей корпуса станины среднечастотной закалкой , и

твердость может достигать HRC 52.

●Задняя бабка представляет собой цельную коробчатую конструкцию, оправка во втулке оснащена двухрядным коротким цилиндрическим роликоподшипником с высокой точностью и регулируемым радиальным зазором. Движение втулки и задней бабки приводится в действие механическим приводом и оснащено устройством измерения силы.

●В горизонтальной револьверной головке используется шариковый винт, в продольной — высокоточная стойка и конструкция с двойным зубчатым зазором, что повышает точность передачи револьверной головки.

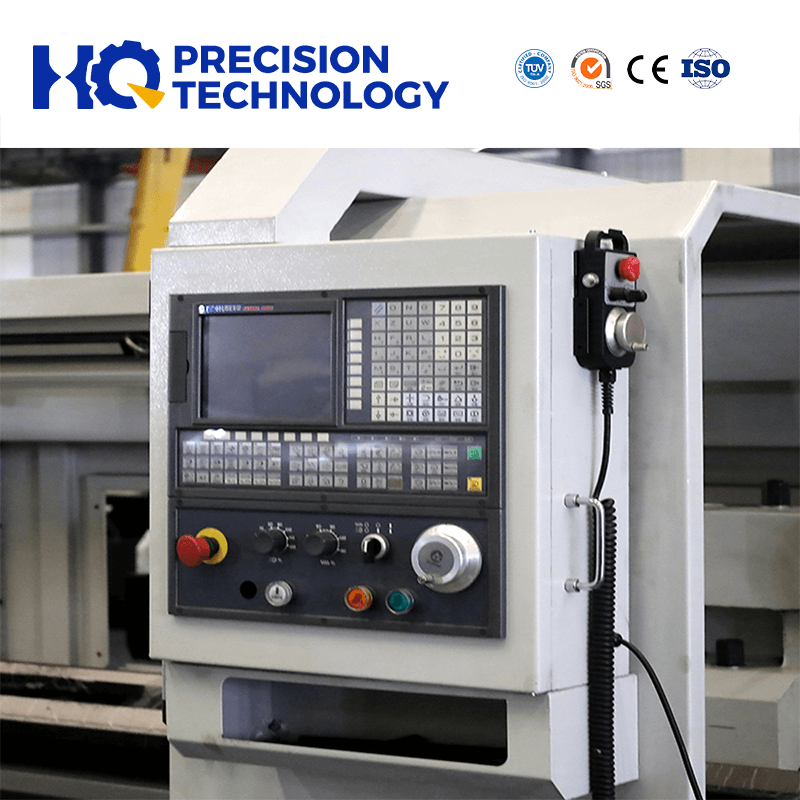

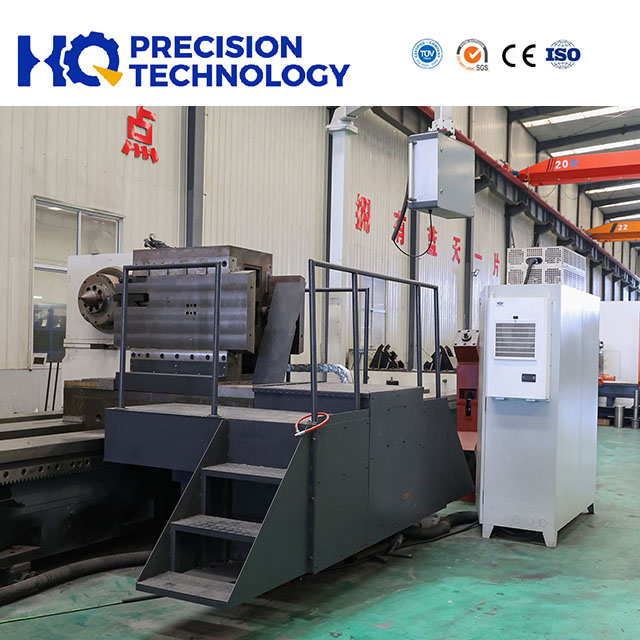

●Машина оснащена пешеходной платформой и подвесной кнопочной станцией для удобства эксплуатации.

●В соответствии с требованиями пользователя мы можем предоставить двойные револьверные головки, фрезерные и расточные устройства, шлифовальные устройства, конвейеры для стружки, системы охлаждения инструментов и т. д.

СПЕЦИФИКАЦИЯ	ЕДИНИЦА	CK61160C、G 、G/I	CK61200C、G、G/I	CK61250C 、Г、Г/И
Максимальный поворот над кроватью	мм	600	2000	2500
Максимальный поворот над поперечным скольжением	мм	1250	1600	2000
Максимальная длина заготовки	мм	4000-20000
Ширина направляющей кровати	мм	1615	1850	2050
Тип направляющей кровати		Интегральные три электронные направляющие
Грузоподъемность направляющих	Т	32Т, 40Т, 50Т
Конусность отверстия шпинделя	-	32T:1:4, φ100 мм/ 40T, 50T: 1:4, φ125 мм
шпинделя носа Тип		1:30 Удлиненная шпиндельная головка
скорости шпинделя Стадии		2- скоростная гидравлическая
шпинделя скоростей Диапазон	об/мин	0,8-100 об/мин
Передний подшипник шпинделя	мм	32Т:320/40Т:400/50Т:460
K78Независимый четырехкулачковый патрон	мм	1600	2000	2200
Тип держателя инструмента		Рамочная турель
Перемещение инструмента револьверной головки		350
Ось подачи X Макс. ход	мм	500+350	700+350	930+350
Ось Zfeed Maxstroke	мм	4000-20000
Скорость ускоренного хода оси подачи X	мм/мин	4000
Скорость ускоренного хода оси подачи Z	мм/мин	4000
втулки задней бабкиДиаметр	мм	32Т:320/40Т,50Т:400
Передняя лента, втулка задней бабки		32T, 1:4, φ100 мм/40T, 50T, 1:4, φ125 мм
втулки задней бабки Ход	мм	300
Шпиндельный двигатель	КВт	90КВт
ширина х высота	мм	3260×3200	3460×3200	3660×3200
Длина (L)	мм	9900-25900

Как оригинальный производитель с более чем 70-летним опытом производства токарных станков, наш завод занимает площадь 20 000 квадратных метров. Аудит завода может быть запланирован заранее. Приглашаем вас посетить нашу мастерскую и увидеть на месте весь процесс производства токарных станков.
