Введение продукта

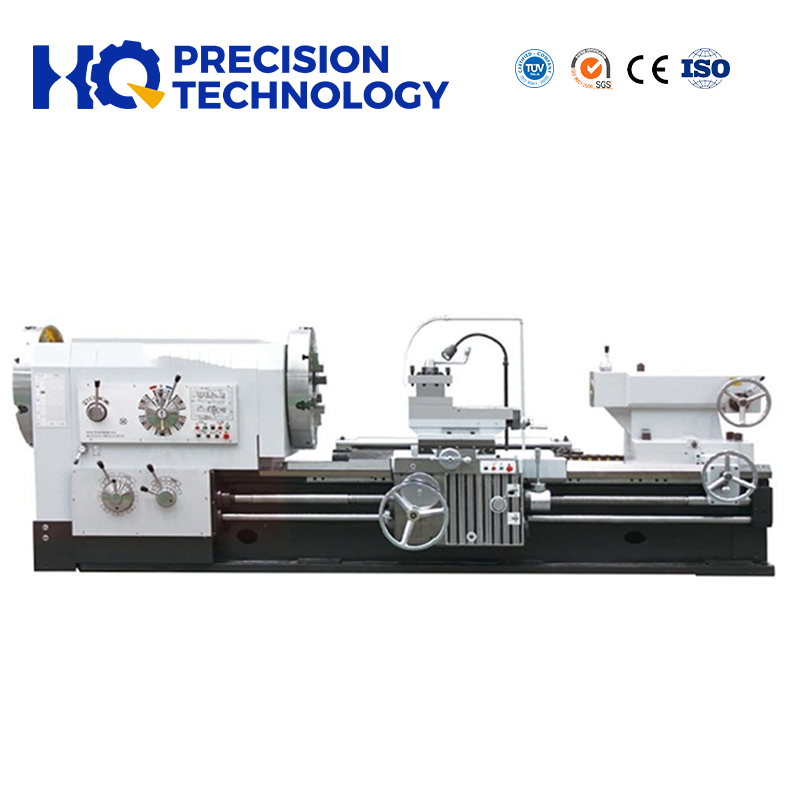

Эта серия токарно-винторезных станков для тяжелых условий эксплуатации в первую очередь предназначена для комплексных токарных операций, способных обрабатывать торцевые поверхности, наружные диаметры, внутренние отверстия, а также широкий диапазон резьб, включая метрическую, дюймовую, модульную и диаметрально-шаговую.
Универсальные функции обработки
Токарная обработка конусов: Короткие конусы можно обрабатывать независимо, используя верхнюю стойку инструмента. Длинные конусы достигаются за счет синхронизации верхней стойки инструмента с продольной подачей.
Дополнительные операции: Сверление, растачивание и трепанирование (корончатое сверление) для внутренней обработки.
Высокая мощность и жесткость: оптимизирован для резки в тяжелых условиях с высоким крутящим моментом и стабильностью.
Широкий диапазон скоростей: поддерживает как низкоскоростную черновую, так и высокоскоростную чистовую обработку.
Закаленные направляющие: обеспечивают точность при тяжелых нагрузках.
Поддержка твердосплавного инструмента: обеспечивает агрессивную обработку черных (например, стали, чугуна) и цветных металлов (например, латуни, алюминия).
Пользовательская резьба: поддержка специализированной резьбы для шестерен, трубопроводов и гидравлических компонентов.
Типичные применения
Большие валы и роторы: для энергетики, судостроения и тяжелого машиностроения.
Фланцы и втулки: детали нефтепромыслового оборудования с высокими допусками.
Резьбовые компоненты: винты, ходовые винты и муфты.
Технические преимущества
Жесткая конструкция: минимизирует вибрацию при глубокой или прерывистой резке.
Удобство для пользователя: дополнительные обновления ЧПУ для сложных профилей.
Долговечность: Разработан для непрерывного промышленного использования с минимальными затратами на техническое обслуживание.
ЭЛЕМЕНТ |
СПЕЦИФИКАЦИЯ |
ЕДИНИЦА |
CW61140H/1 |
CW61160H/1 |
Емкость |
Качели над кроватью |
мм |
φ1500 |
φ1700 |
Поворот через поперечную направляющую |
мм |
φ1050 |
φ1250 |
|
Расстояние между центрами |
мм |
3000-10000 |
3000-10000 |
|
Ширина направляющей |
мм |
1100 |
1100 |
|
Макс, грузоподъемность |
Т |
20 |
20 |
|
Шпиндель |
Отверстие шпинделя |
мм |
φ130 |
φ130 |
Конусность отверстия шпинделя |
Метрика140 |
Метрика140 |
||
Тип носа шпинделя |
1:30 Удлиненная шпиндельная головка |
1:30 Удлиненная шпиндельная головка |
||
Шаги скорости шпинделя |
VF.4 шага |
VF.4 шага |
||
Диапазон скоростей шпинделя |
об/мин |
2–37 об/мин, 23–70 об/мин, 37–110 об/мин, 70–200 об/мин |
2–37 об/мин, 23–70 об/мин, 37–110 об/мин, 70–200 об/мин |
|
Передний подшипник шпинделя |
мм |
240 |
240 |
|
Чак |
мм |
φ1250 |
φ1250 |
|
Турель |
Револьверная головка/инструментальный пост |
Ручная турель, 4 позиции |
Ручная револьверная головка, 4 положения |
|
Размер хвостовика инструмента |
мм |
45×45 |
45×45 |
|
Кормить |
перемещение по оси X |
мм |
750 |
750 |
перемещение по оси Z |
мм |
2850-985056φ/0,1-12 мм |
2850-985056φ/0,1-12 мм |
|
Подача по оси X/диапазон |
56φ/0,05-6 мм |
56φ/0,05-6 мм |
||
Степень/диапазон подачи по оси Z |
1870 |
1870 |
||
Ускоренный ход по оси X |
мм/мин |
3740 |
3740 |
|
Ускоренный ход по оси Z |
мм/мин |
44φ/1-120 мм |
44φ/1-120 мм |
|
Марка/диапазон метрической резьбы |
31φ/28-3/8 |
31φ/28-3/8 |
||
Класс/диапазон дюймовой резьбы |
φ260 |
φ260 |
||
задняя бабка |
Диаметр пиноли задней бабки |
Мм |
Метрика 80 |
Метрика 80 |
Конус пиноли задней бабки |
300 |
300 |
||
Ход пиноли задней бабки |
мм |
37 |
37 |
|
Мотор |
Двигатель главного шпинделя |
КВт |
1.5 |
15 |
Двигатель ускоренного хода |
КВт |
2250×2050 |
2250×2150 |
|
Измерение |
Ширина х Высота |
мм |
7700-14700 |
7700-14700 |
Длина |
мм |
19760 |
20400 |
|
Масса |
Вес нетто (3 м) |
кг |
Увеличение на 1050 кг за каждый дополнительный 1 м. |
Увеличение на 1050 кг за каждый дополнительный 1 м. |
Обратите внимание: длину кровати можно настроить в соответствии с реальными потребностями. |
||||
Видео о продукте
Часто задаваемые вопросы
Вопрос: Как я могу выбрать наиболее подходящие традиционные универсальные токарные станки?
О: пожалуйста, сообщите нам свои характеристики, и мы сможем выбрать для вас лучшую модель, или вы можете выбрать точную модель. Вы также можете отправить нам чертежи изделия, и мы подберем для вас наиболее подходящее оборудование.
Вопрос: Каковы основные продукты вашей компании?
О: Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, традиционные универсальные токарные станки, вертикальные обрабатывающие центры, токарные станки, сверлильные станки и так далее.
Вопрос: Является ли ваша компания фабрикой или торговой компанией?
О: Мы являемся официальным производителем токарных станков в Китае, основанным в 1952 году и имеющим более чем 70-летнюю историю.
Вопрос: Каков срок гарантии на ваши традиционные универсальные токарные станки?
О: Гарантийный срок на наши машины составляет один год, начиная с момента завершения ввода в эксплуатацию. В течение гарантийного срока мы бесплатно отремонтируем или заменим любые детали, поврежденные из-за производственного брака.
Вопрос: Предоставляете ли вы техническую поддержку, если у меня возникнут проблемы во время использования?
О: Конечно, мы предоставляем комплексную техническую поддержку традиционного универсального токарного станка и всей продукции. Вы можете связаться с нашей технической командой по телефону, электронной почте или в онлайн-чате, и они будут рады помочь вам по любым вопросам.
Вопрос: Поддерживают ли ваши машины настройку?
О: Да, мы предлагаем услуги по индивидуальному заказу. Вы можете связаться с нами и сообщить свои конкретные требования, такие как размер, функция, цвет и т. д., и мы настроим машину в соответствии с вашими потребностями.
