Introdução do produto

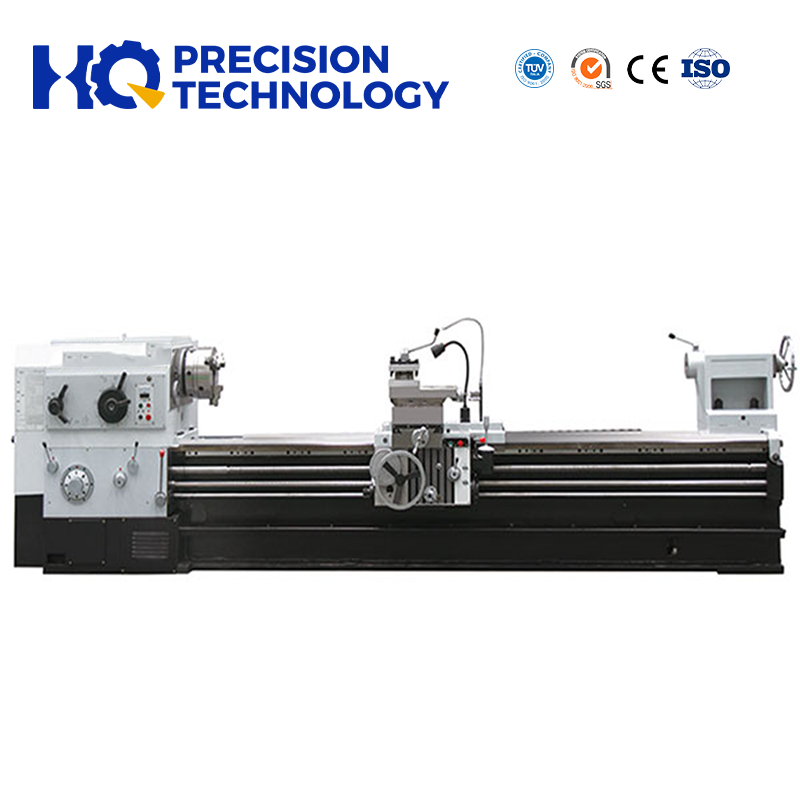

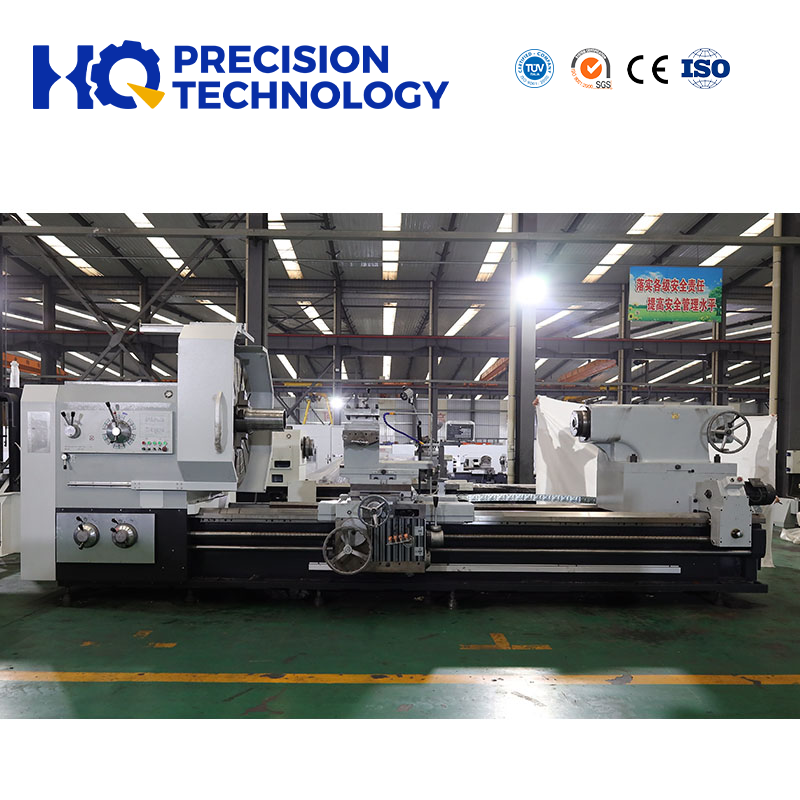

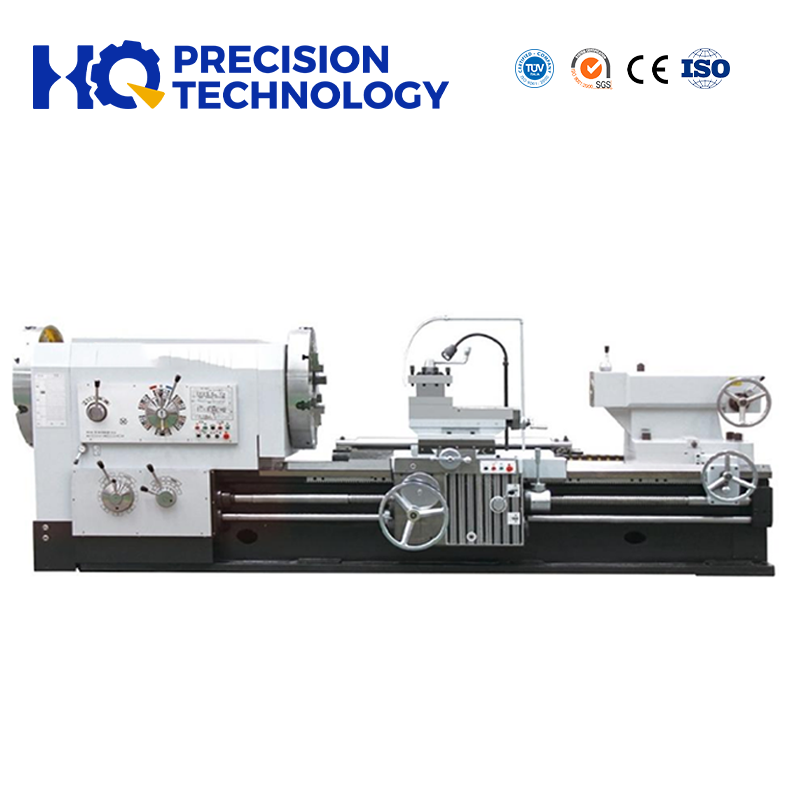

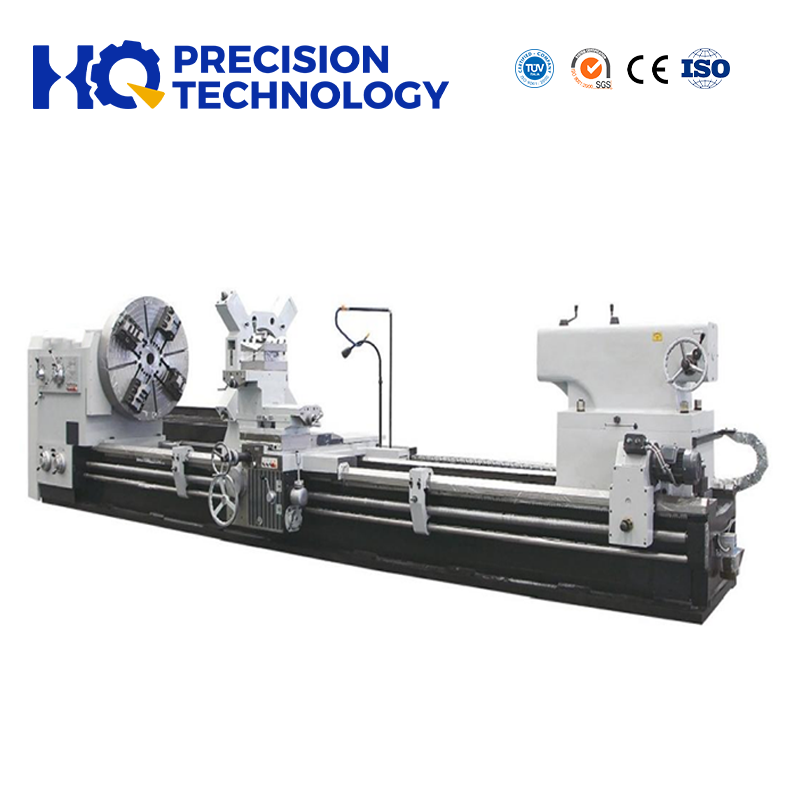

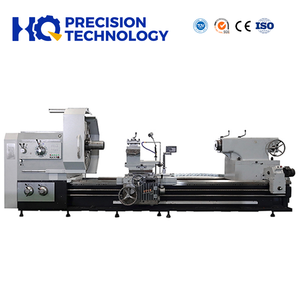

Esta série de tornos motorizados para serviço pesado foi projetada principalmente para operações de torneamento abrangentes, capazes de usinar faces finais, diâmetros externos, furos internos, bem como uma ampla variedade de roscas, incluindo roscas métricas, imperiais, modulares e de passo diametral.
Funções versáteis de usinagem
Torneamento cônico: Cones curtos podem ser usinados de forma independente usando o porta-ferramenta superior. Conicidades longas são obtidas sincronizando o porta-ferramenta superior com o avanço longitudinal.
Operações Adicionais: Furação, mandrilamento e trepanação (perfuração de núcleo) para usinagem interna.
Alta potência e rigidez: Otimizado para cortes pesados com alto torque e estabilidade.
Ampla faixa de velocidade: Suporta desbaste em baixa velocidade e acabamento em alta velocidade.
Guias endurecidas: Garante precisão sob cargas pesadas.
Preparada para ferramenta de metal duro: Permite usinagem agressiva de metais ferrosos (por exemplo, aço, ferro fundido) e não ferrosos (por exemplo, latão, alumínio).
Rosqueamento Personalizado: Suporta roscas especializadas para engrenagens, tubulações e componentes hidráulicos.
Aplicações Típicas

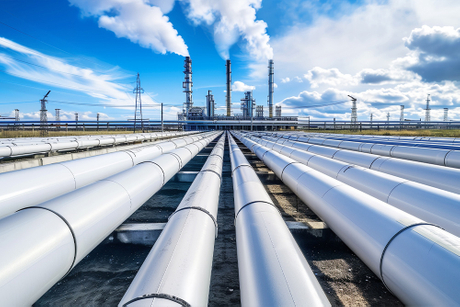

Eixos e rotores grandes: para energia, construção naval e maquinário pesado.

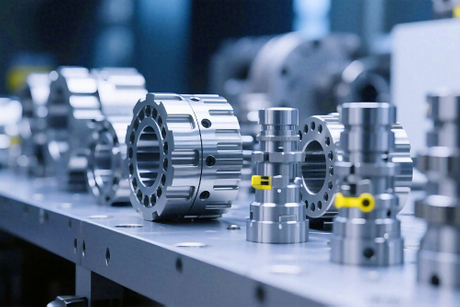

Flanges e Buchas: Peças de alta tolerância em equipamentos de campos petrolíferos.
Componentes roscados: Parafusos, parafusos de avanço e acoplamentos.
Vantagens Técnicas
Construção Rígida: Minimiza a vibração durante cortes profundos ou interrompidos.
Fácil de usar: atualizações CNC opcionais para perfis complexos.
Durabilidade: Projetado para uso industrial contínuo com baixa manutenção.
ITEM |
ESPECIFICAÇÃO |
UNIDADE |
CW61140H/1 |
CW61160H/1 |
Capacidade |
Balançar sobre a cama |
milímetros |
φ1500 |
φ1700 |
Balançar sobre o slide cruzado |
milímetros |
φ1050 |
φ1250 |
|
Distância entre centros |
milímetros |
3.000-10.000 |
3.000-10.000 |
|
Largura da guia |
milímetros |
1100 |
1100 |
|
Máximo, capacidade de carga |
T |
20 |
20 |
|
Fuso |
Furo do fuso |
milímetros |
φ130 |
φ130 |
Conicidade do furo do fuso |
Métrica 140 |
Métrica 140 |
||
Tipo de ponta do fuso |
1:30 Cabeça do fuso estendida |
1:30 Cabeça do fuso estendida |
||
Etapas de velocidade do fuso |
VF.4 etapas |
VF.4 etapas |
||
Faixa de velocidade do fuso |
rpm |
2-37rpm, 23-70rpm 37-110rpm, 70-200rpm |
2-37rpm, 23-70rpm 37-110rpm, 70-200rpm |
|
Rolamento dianteiro do eixo |
milímetros |
240 |
240 |
|
Mandril |
milímetros |
φ1250 |
φ1250 |
|

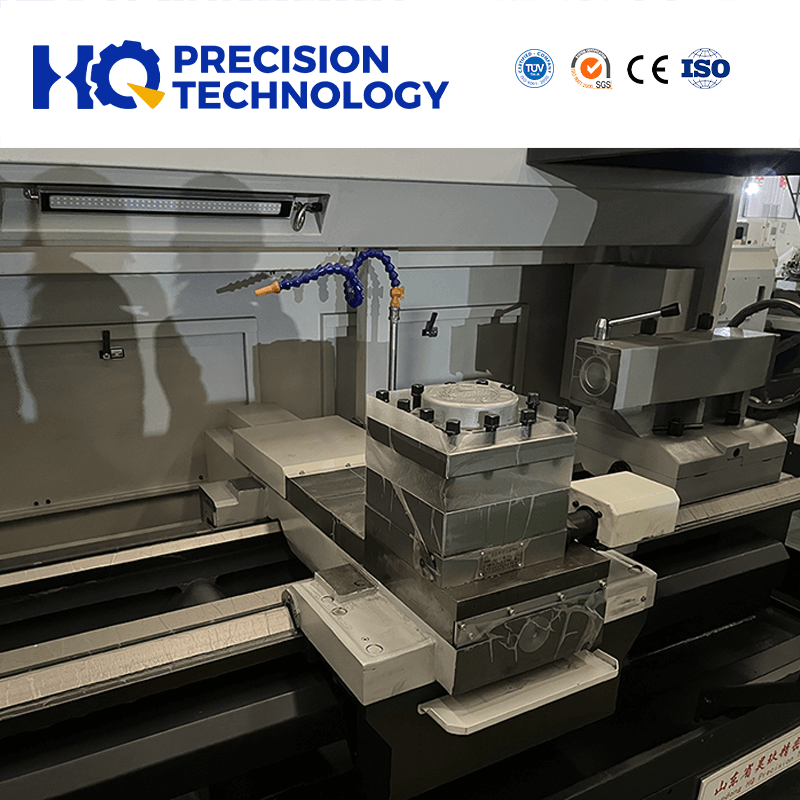

Torre |
Poste de torre/ferramenta |
Torre manual 4 posições |
Torre manual 4 posições |
|
Tamanho da haste da ferramenta |
milímetros |
45×45 |
45×45 |
|
Alimentar |
Curso do eixo X |
milímetros |
750 |
750 |
Curso do eixo Z |
milímetros |
2850-985056φ/0,1-12mm |
2850-985056φ/0,1-12mm |
|
Grau/faixa de avanço do eixo X |
56φ/0,05-6mm |
56φ/0,05-6mm |
||
Grau/faixa de avanço do eixo Z |
1870 |
1870 |
||
Avanço rápido do eixo X |
mm/min |
3740 |
3740 |
|
Avanço rápido do eixo Z |
mm/min |
44φ/1-120mm |
44φ/1-120mm |
|
Classe/faixa de rosca métrica |
31φ/28-3/8 |
31φ/28-3/8 |
||
Classe/faixa de rosca em polegadas |
φ260 |
φ260 |
||
Contraponto |
Diâmetro da pena do cabeçote móvel |
Hum |
Métrica 80 |
Métrica 80 |
Cone da pena do cabeçote móvel |
300 |
300 |
||
Viagem de pena de tailstock |
milímetros |
37 |
37 |
|
Motor |
Motor do fuso principal |
KW |
1.5 |
15 |
Motor de deslocamento rápido |
KW |
2250×2050 |
2250×2150 |
|
Dimensão |
Largura x Altura |
milímetros |
7700-14700 |
7700-14700 |
Comprimento |
milímetros |
19760 |
20400 |
|
Peso |
Peso líquido (3m) |
kg |
Aumente em 1.050 kg para cada 1m adicional |
Aumente em 1.050 kg para cada 1m adicional |
Observação: o comprimento da cama pode ser personalizado de acordo com a demanda real. |
||||
Vídeo do produto
Perguntas frequentes
P: Como posso escolher as máquinas de torno universal tradicional mais adequadas?
R: Informe-nos suas especificações e podemos escolher o melhor modelo para você ou você pode selecionar o modelo exato. Você também pode nos enviar os desenhos do produto e selecionaremos as máquinas mais adequadas para você.
P: Quais são os principais produtos da sua empresa?
R: Somos especializados em todos os tipos de máquinas-ferramentas, como tornos CNC, fresadoras CNC, torno universal tradicional, centros de usinagem verticais, tornos, furadeiras e assim por diante.
P: Sua empresa é uma fábrica ou empresa comercial?

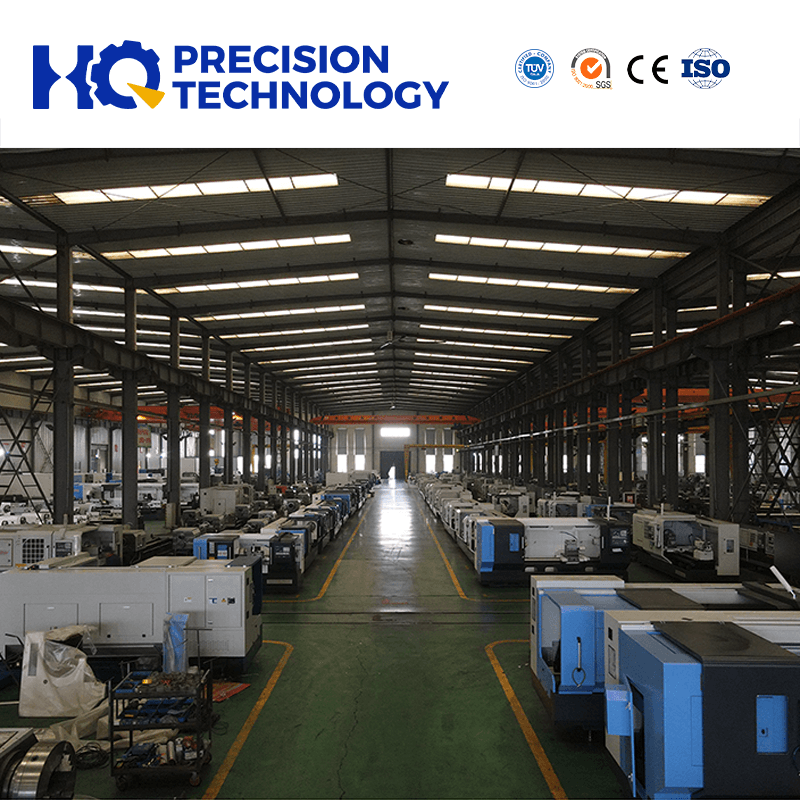

R: Somos um fabricante designado de torno na China, fundado em 1952, com uma história de mais de 70 anos.
P: Quanto tempo dura o período de garantia para suas universal tradicional ? de torno máquinas
R: O período de garantia de nossas máquinas é de um ano, a partir da conclusão do comissionamento. Durante o período de garantia, repararemos ou substituiremos gratuitamente quaisquer peças danificadas devido a defeitos de fabricação.
P: Vocês fornecem suporte técnico se eu encontrar problemas durante o uso?
R: Com certeza, fornecemos suporte técnico abrangente para o Torno Universal Tradicional e todos os produtos. Você pode entrar em contato com nossa equipe técnica por telefone, e-mail ou chat online, e eles terão prazer em ajudá-lo com qualquer dúvida.
P: Suas máquinas suportam personalização?
R: Sim, oferecemos serviços de personalização. Você pode entrar em contato conosco com suas necessidades específicas, como tamanho, função, cor, etc., e personalizaremos a máquina de acordo com suas necessidades.
