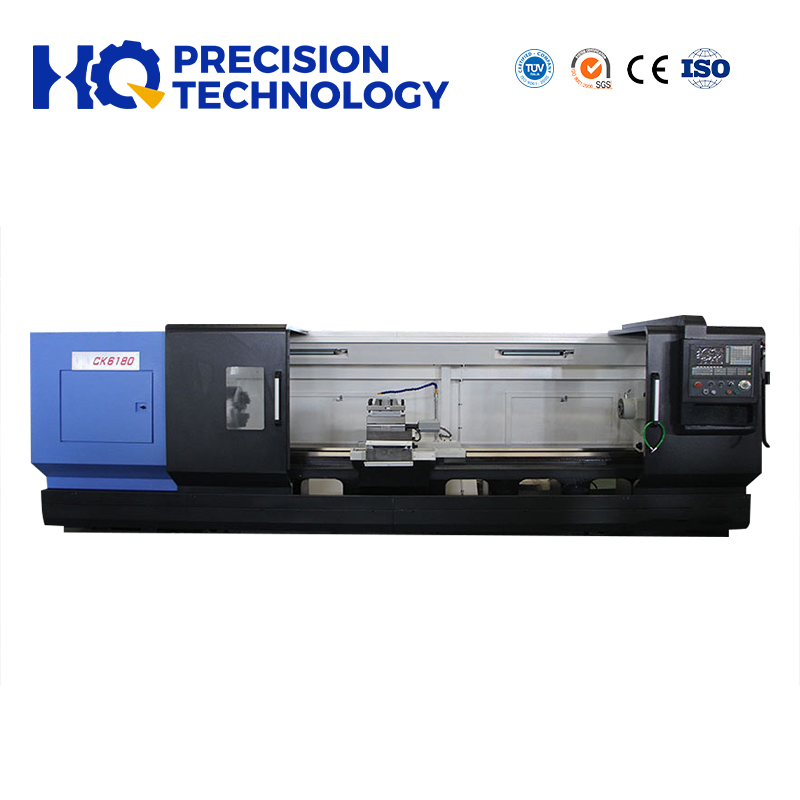

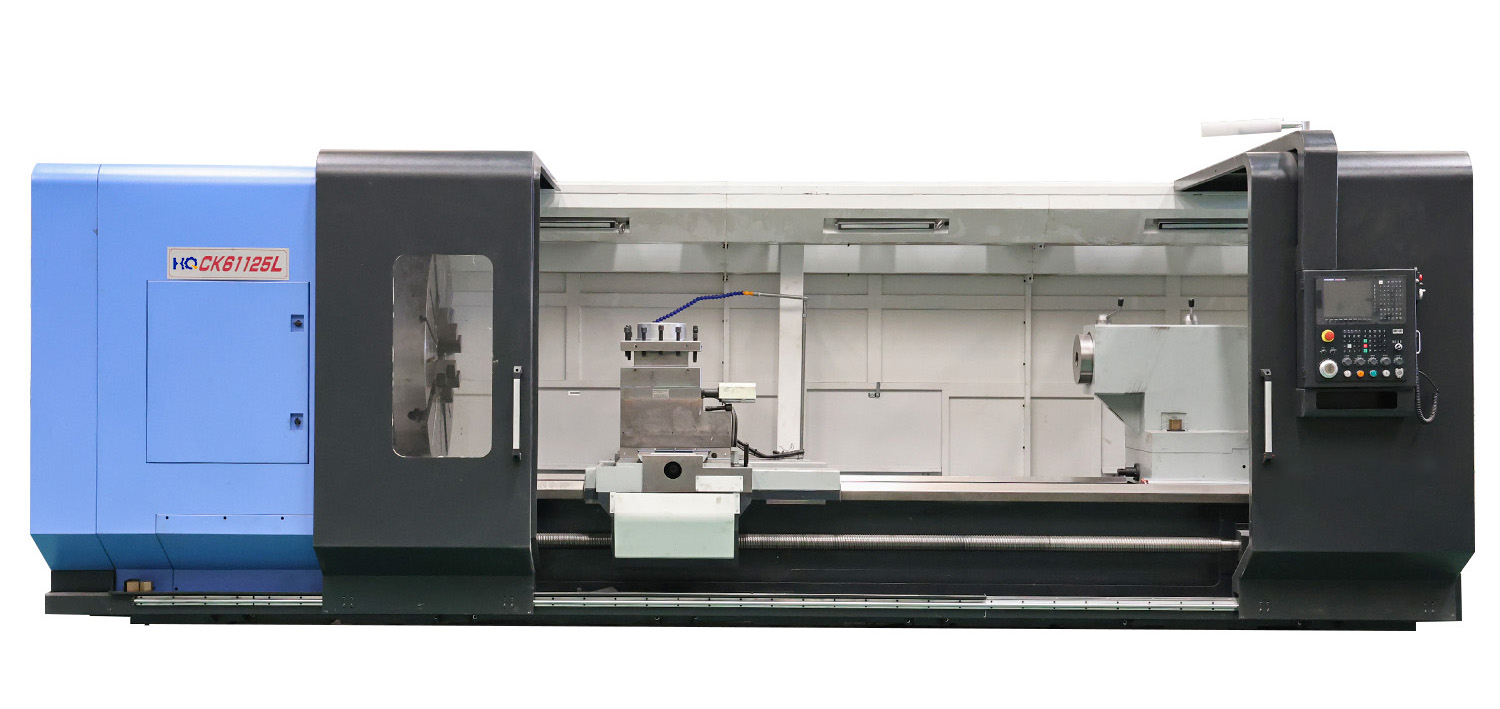

Como escolher um torno CNC de base plana para peças de eixo e placa

Cada aquisição importante de equipamento exige um equilíbrio entre o retorno do investimento e a adequação à aplicação. A usinagem de peças estruturais maciças exige capacidade excepcional e rigidez intransigente. Por causa disso, um O torno CNC de mesa plana freqüentemente se mostra a escolha mais econômica. Você só precisa entender seus verdadeiros limites operacionais. A fabricação moderna muitas vezes empurra os compradores para modelos de cama inclinada altamente automatizados. No entanto, devemos validar a relevância duradoura das arquiteturas planas. Eles dominam os serviços pesados torneamento de metal e suporta facilmente grandes requisitos de giro. Eles também servem perfeitamente como máquinas de ponte para oficinas em transição para controle digital.

Este guia oferece uma estrutura rigorosa para avaliar as especificações da máquina. Você aprenderá a navegar pelas compensações estruturais e a mitigar sérios riscos de implementação. Nós o ajudaremos a selecionar um fornecedor confiável com confiança. Alinhe seu próximo investimento diretamente à realidade do seu chão de fábrica. Exploraremos diferenças estruturais, métricas básicas de avaliação e riscos operacionais ocultos. Siga estas diretrizes para garantir o melhor equipamento.

Principais conclusões

• Aplicação Dita a Geometria: Tornos de base plana oferecem capacidade superior de giro sobre base por dólar, tornando-os ideais para peças de chapas grandes e usinagem de eixos longos.

• A compensação da evacuação de cavacos: leitos planos exigem estratégias deliberadas de gerenciamento de cavacos em comparação com leitos inclinados assistidos por gravidade.

• Prioridades de especificação: Para eixos, priorize o deslocamento do eixo Z e a rigidez do contraponto; para placas, priorize o giro em vez do deslizamento transversal e o torque do fuso em baixa rotação.

• Custo total de propriedade (TCO): baseie sua lista em sistemas de controle padrão versus proprietários, disponibilidade de ferramentas e SLAs de serviço local, e não apenas no preço base da máquina.

O caso de negócios: Por que um torno CNC de base plana para geometrias específicas?

As lojas muitas vezes capitalizam excessivamente em máquinas complexas de base inclinada multieixos. Eles compram tecnologia avançada para tarefas simples de torneamento de 2 eixos. Isso cria despesas financeiras desnecessárias. Vemos uma melhor relação custo/capacidade em designs tradicionais de cama plana. Um projeto de cama horizontal concentra-se inteiramente na resistência de giro fundamental.

O layout estrutural permite enormes capacidades de oscilação. Você consegue isso a um preço significativamente mais baixo do que camas inclinadas equivalentes. Uma base robusta e plana de ferro fundido suporta facilmente peças de trabalho volumosas. Ele fornece uma plataforma estável para flanges superdimensionados ou cilindros hidráulicos longos. Você evita pagar por recursos desnecessários do eixo Y.

A adoção do operador também acontece muito mais rapidamente. Semelhanças ergonômicas e visuais com tornos manuais diminuem a curva de aprendizado. Os maquinistas que fazem a transição para o controle digital sentem-se confortáveis ​​imediatamente. Eles entendem o layout horizontal de forma intuitiva. Os maquinistas manuais podem monitorar a zona de corte de ângulos familiares. Isto aumenta rapidamente a confiança do operador.

Identificamos aqui dois pontos ideais de aplicação distintos. Primeiro, esta arquitetura é excelente no desbaste pesado de eixos longos. Em segundo lugar, ele lida perfeitamente com peças de placas de grande diâmetro. Você ganha poder de corte bruto onde é mais importante. Ela simplesmente supera as máquinas mais leves durante cortes interrompidos profundos.

Cama inclinada vs. cama plana: tomando uma decisão objetiva

Você deve avaliar cuidadosamente a rigidez estrutural antes de comprar. Camas inclinadas oferecem excelente rigidez dinâmica para operações em alta velocidade. Por outro lado, camas planas com nervuras fortes se destacam de maneira diferente. Eles absorvem perfeitamente vibrações de baixa frequência durante cortes interrompidos pesados. A enorme pegada de ferro fundido amortece a ressonância de forma eficaz. Isso garante acabamentos superficiais superiores em componentes de aço forjado.

O gerenciamento de cavacos e refrigerante apresenta a principal desvantagem. Um projeto de base plana causa inerentemente acúmulo de cavacos ao redor da peça de trabalho. Você deve decidir se isso representa um obstáculo para sua loja. O torneamento de alumínio de alto volume torna inaceitável o mau escoamento de cavacos. A produção de peças de aço pesadas e de baixo volume torna tudo totalmente gerenciável. Os operadores simplesmente pausam o ciclo para limpar cavacos de aço fibrosos.

A pegada e a automação também exigem uma consideração cuidadosa. Camas planas normalmente consomem significativamente mais espaço. Eles são mais difíceis de integrar junto com alimentadores de barras padrão. Os carregadores robóticos enfrentam mais dificuldades do que enfrentariam uma contraparte de leito inclinado. A extensão horizontal força os sistemas de automação a irem mais longe.

Gráfico de comparação estrutural

Critérios Básicos de Avaliação para Usinagem de Eixos

A distância entre os centros determina diretamente a sua capacidade máxima. O deslocamento do eixo Z determina exatamente o comprimento que sua peça pode ter. Defina o comprimento da sua cama com base no comprimento máximo da peça. Sempre adicione a folga necessária da ferramenta a esta medição. Você deve deixar espaço para brocas e barras de mandrilar. Um deslocamento apertado do eixo Z causa falhas desastrosas na ferramenta.

O cabeçote móvel e a integração do descanso constante permanecem requisitos não negociáveis. A usinagem de eixos requer contrapontos programáveis ​​ou manuais para serviços pesados. Você deve montar facilmente apoios estáveis ​​para itens longos e finos. Isto evita a deflexão sob cargas de corte pesadas. Sem esses suportes, você arruinará rapidamente as tolerâncias rígidas. Procure contrapontos programáveis ​​para reduzir os tempos de configuração. Eles travam na posição hidraulicamente para máxima rigidez.

O tamanho do furo do fuso requer igual atenção dos compradores. A capacidade do furo passante permite a passagem de barras longas através do fuso. Você mantém a saliência sem suporte extremamente curta. Isso maximiza a rigidez e melhora o acabamento superficial instantaneamente. Um furo de fuso maior acomoda facilmente eixos escalonados. Elimina harmônicos prejudiciais durante a rotação em alta velocidade. Recomendamos dimensionar seu furo pelo menos dez por cento maior do que seu estoque normal.

Os construtores de máquinas-ferramenta constroem guias usando métodos diferentes. As guias em forma de caixa fornecem amortecimento de vibração excepcional para desbaste pesado de eixos. Eles lidam com forças de corte massivas sem esforço. As guias lineares oferecem taxas de deslocamento mais rápidas. No entanto, eles às vezes enfrentam cortes severos e interrompidos. Recomendamos enfaticamente a construção de caixa para aplicações de eixo exigentes. O aumento do atrito adiciona características de amortecimento valiosas. Você sacrifica velocidades ligeiramente rápidas para ganhos massivos de rigidez.

Critérios básicos de avaliação para peças de chapa

Devemos esclarecer imediatamente duas métricas facilmente confundidas. O balanço sobre a cama é muito diferente do balanço sobre o escorregador transversal. O balanço sobre o deslizamento cruzado atua como o verdadeiro fator limitante. Ele determina sua capacidade máxima de revestimento para um grande peça de chapa . Sempre verifique esta dimensão primeiro. Os fabricantes costumam anunciar o número maior de balanço sobre a cama. Não deixe que essa tática de marketing o engane.

O torneamento de placas de grande diâmetro requer características de potência específicas. Você precisa de alto torque do fuso em baixas velocidades. Isso mantém pés por minuto (SFM) de superfície consistentes. Um fuso fraco irá travar sob cortes pesados. A programação de velocidade superficial constante exige torque robusto de baixo custo.

Muitas máquinas modernas usam fusos de acionamento direto para reduzir a manutenção. Isso funciona bem para pequenas peças de alumínio. No entanto, as placas de aço requerem imensa potência de baixo custo. Uma caixa de velocidades multi-velocidades proporciona a vantagem mecânica necessária. Impede que o fuso pare durante cortes de imersão pesados. Sempre solicite ao fabricante um gráfico de curva de torque. Verifique se o torque máximo ocorre em suas velocidades de corte típicas.

As capacidades de arremesso também definem segurança e sucesso. Chapas grandes exigem soluções de fixação resistentes.

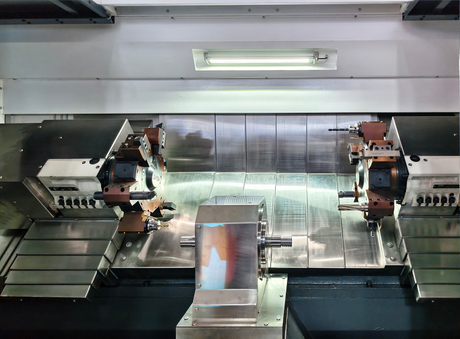

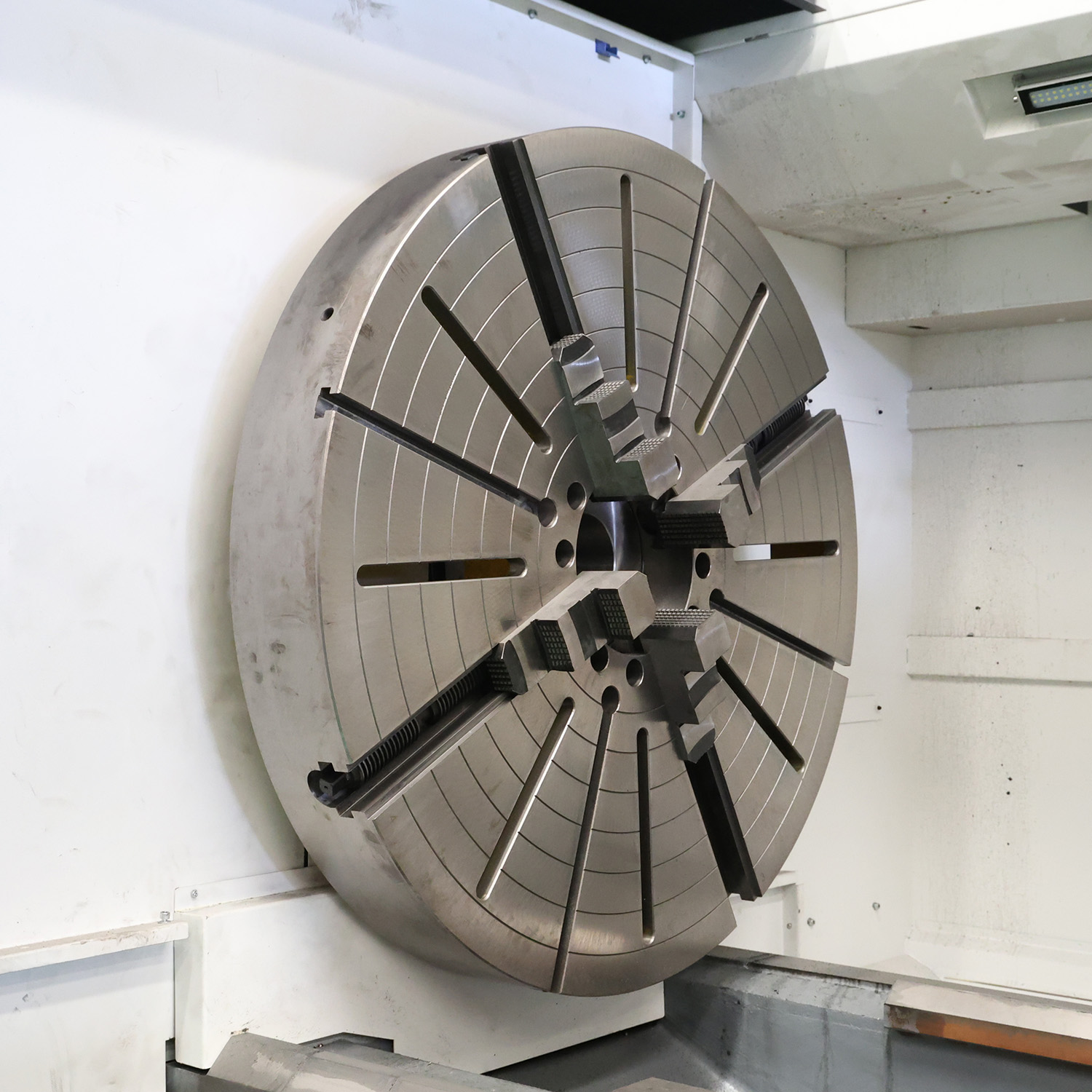

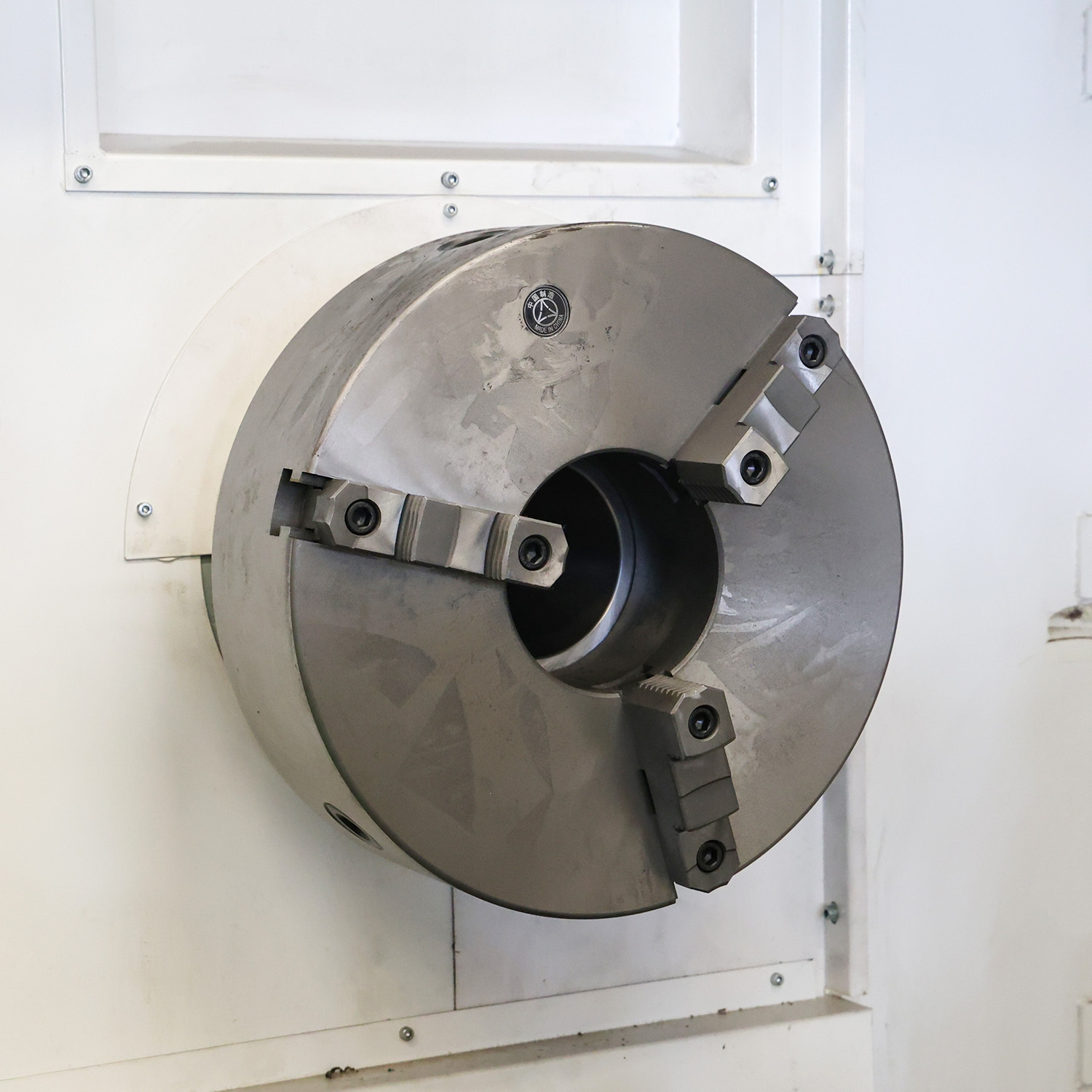

• Especifique mandris independentes robustos de 3 ou 4 mandíbulas para formatos irregulares.

• Exija pontas de fuso tipo A padrão da indústria para compatibilidade universal.

• Certifique-se de que o sistema hidráulico fixa com segurança placas pesadas e desequilibradas.

• Avalie os limites do curso da mandíbula para acomodar vários diâmetros de placa.

Riscos de implementação e custos ocultos

O aprisionamento do sistema de controle cria graves problemas de longo prazo. Alertamos fortemente contra controladores proprietários de circuito fechado. Você deve defender padrões industriais amplamente adotados. Marcas como Fanuc, Siemens ou Mitsubishi oferecem confiabilidade excepcional. Eles garantem a disponibilidade de peças de reposição a longo prazo. Encontrar programadores experientes torna-se muito mais fácil. Os sistemas proprietários muitas vezes forçam você a ciclos caros de atualização de software.

A interferência nas ferramentas apresenta outro sério risco operacional. UM A configuração da torre do torno plano pode causar colisões inesperadas. A usinagem de placas grandes aproxima as ferramentas de corte perigosamente das mandíbulas do mandril. Avalie as configurações do bloco de ferramentas antes da compra. Simule antecipadamente os caminhos da sua ferramenta usando o software CAM. Isso destaca possíveis pontos de colisão entre barras de mandrilar longas e o gabinete.

A fundação e o nivelamento requerem uma preparação substancial. Camas longas precisam de enormes fundações de concreto embaixo delas. O nivelamento preciso evita totalmente a torção da base estrutural. As camas torcidas impactam diretamente suas tolerâncias geométricas. Eles criam conicidades indesejadas ao longo do comprimento das peças.

O crescimento térmico apresenta outra variável oculta. O corte pesado gera enormes quantidades de calor. A cama de ferro fundido absorve esse calor de maneira desigual. Isso faz com que a geometria da máquina mude ligeiramente ao longo do dia. Os construtores premium incorporam sensores de compensação térmica. Esses sensores ajustam os deslocamentos da ferramenta automaticamente. As máquinas econômicas ignoram totalmente esse recurso. Em vez disso, você deve confiar em ajustes manuais frequentes de deslocamento.

Aqui estão erros comuns em relação às fundações:

1. Verter concreto sem verificar a capacidade de carga do solo.

2. Ignorar os tempos de cura adequados antes de instalar a máquina.

3. Não nivelar novamente a máquina após o primeiro mês de operação.

Você deve seguir rigorosamente as diretrizes da base do fabricante.

Como selecionar seus fornecedores de máquinas de torneamento CNC

Avaliando um O fornecedor de tornos CNC exige uma verificação rigorosa. Você deve responsabilizar os fornecedores pelo desempenho no mundo real. As promessas em um folheto raramente refletem a realidade do chão de fábrica.

O requisito de corte de teste: Aconselhe sua equipe a exigir um estudo de tempo. Faça um corte de teste usando seu próprio material. Verifique os tempos de ciclo e as reivindicações de acabamento superficial em primeira mão. Forneça ao fornecedor uma impressão de peça desafiadora. Avalie como seus engenheiros de aplicação abordam a configuração.

Acordos de nível de serviço (SLAs): avalie os fornecedores com base na disponibilidade do técnico local. Pergunte sobre os tempos de reconstrução do fuso. Verifique os níveis de estoque local de peças de reposição. Uma máquina barata torna-se incrivelmente cara durante períodos de inatividade prolongados. Exija garantias por escrito em relação aos tempos de resposta do serviço.

Exclusões de garantia: Ignore a garantia padrão do título. Examine exclusões específicas cuidadosamente. Fique atento às cláusulas relativas aos rolamentos do eixo, danos por colisão e limpadores de caminho. Alguns fornecedores anulam as garantias se você usar refrigerantes de terceiros. Leia as letras miúdas para proteger seu investimento de capital.

Conclusão

A escolha da arquitetura certa requer uma avaliação objetiva. Você deve combinar a capacidade da máquina diretamente com a geometria da peça. Aceitamos compensações operacionais específicas para rigidez estrutural. Uma base plana de ferro fundido oferece valor incomparável para trabalhos de grande diâmetro. Ele ancora suas operações pesadas de desbaste de maneira confiável.

Tome medidas imediatas para formalizar seus requisitos. Mapeie suas peças maiores e mais pesadas hoje. Defina claramente as tolerâncias geométricas necessárias. Elabore uma RFQ focada inteiramente no torque do fuso, na capacidade de giro e nas preferências do sistema de controle. Incluir critérios específicos para zonas de interferência de ferramentas. Proteja uma máquina projetada precisamente para suas aplicações mais exigentes.

Perguntas frequentes

P: Um torno CNC de mesa plana pode atingir as mesmas tolerâncias de uma mesa inclinada?

R: Sim. Você pode obter tolerâncias idênticas assumindo que a máquina possui vias lineares ou em caixa de alta qualidade. A compensação térmica adequada desempenha um papel importante. Você deve compreender que o gerenciamento do crescimento térmico difere entre os dois designs.

P: É difícil remover cavacos de um torno plano durante o torneamento contínuo de metal?

R: Geralmente requer mais esforço manual do que uma cama inclinada. Você deve utilizar refrigerante de alta pressão e transportadores de cavacos integrados. Contudo, a intervenção do operador muitas vezes continua sendo necessária na usinagem de materiais fibrosos.

P: Qual sistema de controle é melhor para a transição de maquinistas manuais?

R: Recomendamos opções de programação conversacional. Plataformas como Siemens ShopTurn ou Fanuc Manual Guide funcionam excepcionalmente bem. Eles permitem que os operadores programem peças simples de eixo e placa sem a necessidade de conhecimento profundo do código G.
